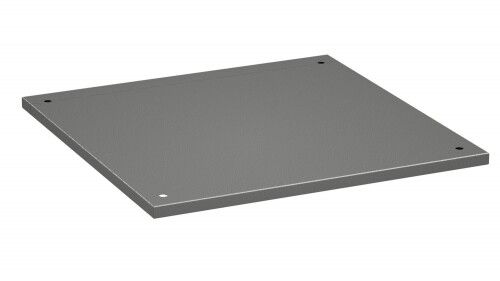

Панель верхняя для сброса давления Ш=400 Г=800 | R5KTPR48 DKC ДКС

Панель верхняя для сброса давления Ш400 Г800 от DKC (ДКС), артикул r5ktpr48, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки, обеспечивая защиту персонала от ударной волны.

Назначение и область применения

Панель верхняя для сброса давления Ш400 Г800 используется в силовых распределительных шкафах для предотвращения травм обслуживающего персонала при внезапном повышении давления внутри корпуса. Это происходит, например, при возникновении дугового замыкания - когда энергия выделяется мгновенно и создаёт взрывную волну. Вместо того чтобы давление разрушало стенки шкафа, панель открывается по заданному направлению, направляя энергию вверх и наружу.

Подходит для установки в шкафы стандартизированной габаритной сетки: ширина 400 мм, глубина 800 мм. Применяется в промышленных системах управления, на производствах с высокими токами короткого замыкания - например, на участках с частотными преобразователями, МПЗ, щитами автоматики.

Технические характеристики

• Тип изделия: Панель верхняя для сброса давления
• Габариты совместимости: ширина 400 мм, глубина 800 мм
• Материал: металлический лист с механизмом быстрого срабатывания
• Установка: замена стандартной глухой верхней панели
• Серия: RAM power (производитель DKC)

Совместимость и монтаж

Панель верхняя для сброса давления Ш400 Г800 устанавливается вместо заводской глухой крышки шкафа. Для монтажа необходимо:

• Отключить питание шкафа и убедиться в отсутствии напряжения;
• Снять старую панель, используя стандартные крепёжные элементы (болты/винты);
• Установить новую панель, совмещая её с крепёжными отверстиями;
• Зафиксировать плотно, чтобы исключить люфт - это важно для герметичности до момента срабатывания.

Не требует дополнительных проводов или внешних устройств. Работает механически - при достижении порога давления панель автоматически отбрасывается вверх.

Преимущества

• Обеспечивает направленный сброс давления - снижает риск повреждений оборудования и травм персонала;
• Интегрируется без переделок шкафа - просто заменяет существующую крышку;
• Работает без питания и электроники - надёжна даже при полном отказе системы управления;
• Произведена в рамках серии RAM power - соответствует требованиям безопасности для промышленных электроустановок.

Ограничения применения

• Не предназначен для использования вне шкафов габаритов 400×800 мм - несовместим с другими размерами;
• Не защищает от теплового воздействия или выброса расплавленного металла - требуется дополнительная защита в зоне выхода;
• Не следует использовать в условиях постоянного повышенного давления - панель сработает при аварии, а не при нормальном режиме;
• После срабатывания панель подлежит обязательной замене - восстановлению не подлежит.

Примеры использования

• Щиты частотных преобразователей на заводах - где возможны КЗ с высокой энергией;
• Распределительные пункты в химической промышленности - там, где есть опасность возгорания;
• Шкафы управления насосными станциями и компрессорами - особенно в закрытых помещениях;
• Линии конвейеров с мощными двигателями и МПЗ.

Практические советы

• Перед установкой проверьте точные размеры шкафа - допуск по габаритам должен быть +-2 мм;
• Убедитесь, что над шкафом достаточно свободного пространства (не менее 1 метра вверху) - иначе сброшенная панель может удариться о потолок или оборудование;
• После срабатывания немедленно отключите шкаф, проведите осмотр и замените панель - не используйте шкаф без неё;
• При проектировании новых шкафов заранее предусматривайте место для установки такой панели - это упростит сертификацию и повысит безопасность.
