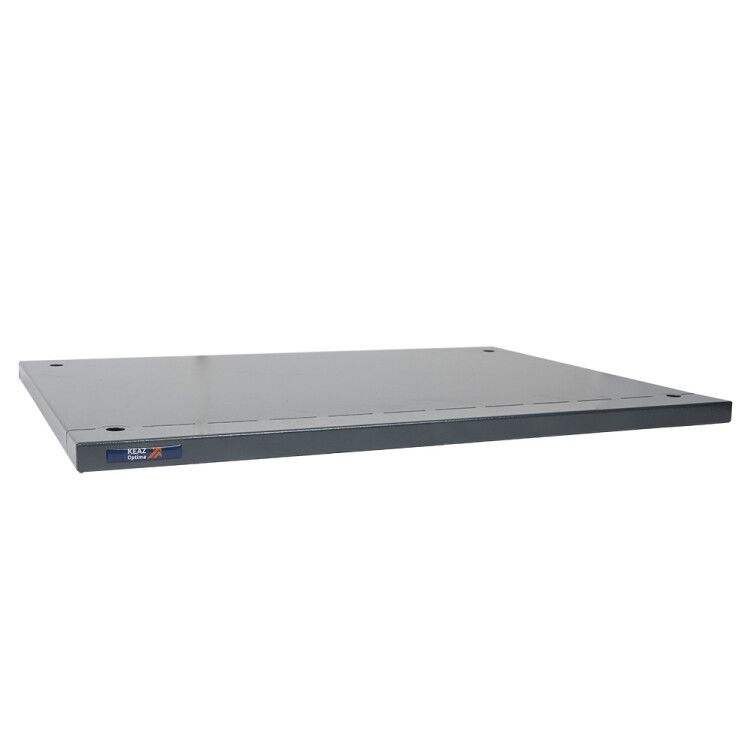

Панель верхняя для сброса давления Ш=600 Г=400 | 307414 КЭАЗ

Панель верхняя для сброса давления Ш600 Г400 от КэАЗ предназначена для безопасного рассеивания избыточного давления внутри оборудования при аварийных ситуациях, защищая персонал от воздействия ударной волны. Эта панель заменяет стандартную глухую крышку в корпусах серии OptiBox M, обеспечивая надёжную работу систем с высокими внутренними нагрузками.

Назначение и область применения

Панель верхняя для сброса давления Ш600 Г400 устанавливается на верхнюю часть распределительных щитов и корпусов, где возможна внезапная генерация повышенного давления - например, при взрыве дуги или выходе из строя компонентов под высоким током. Она работает как предохранительный элемент: при достижении критического уровня давления панель открывается, направляя энергию вверх, away от рабочих зон. Применяется в силовых ячейках, шкафах автоматизации, устройствах коммутации и других аппаратах класса IP54–IP65, где требуется повышение безопасности обслуживания.

Технические характеристики

• Размеры: ширина 600 мм, глубина 400 мм - соответствует стандартным габаритам корпусов OptiBox M;
• Материал: сталь толщиной 1,5 мм - прочная, жесткая основа, выдерживающая механические усилия;
• Покрытие: порошковая краска RAL 7011 (серый металлик) - устойчиво к царапинам, химическим веществам и коррозии;
• Тип: специализированная панель с механизмом сброса давления - не является герметичной, имеет контролируемую точку разрушения;
• Не содержит движущихся частей, клапанов или пружин - работа происходит за счёт деформации материала при превышении порогового давления.

Совместимость и монтаж

Панель верхняя для сброса давления Ш600 Г400 совместима исключительно с корпусами серии OptiBox M от КэАЗ, имеющими аналогичные размеры и тип крепления. Установка выполняется вместо стандартной глухой крышки: необходимо демонтировать старую панель и закрепить новую с помощью болтов по углам. Для правильной работы важно соблюдать равномерность затяжки крепёжа - перекос может изменить поведение панели при срабатывании. Никаких дополнительных инструментов или адаптеров не требует.

Безопасность и стандарты

Изделие разработано в соответствии с требованиями к безопасности электрооборудования IEC 61439 и ГОСТ Р 51321.1. Конструкция гарантирует направленный выброс энергии вверх, минимизируя риск травматизма. Однако сама панель не является средством против возгорания - она снижает опасность от давления, но не препятствует распространению пламени или горячих частиц. После срабатывания панель подлежит обязательной замене.

Преимущества

• Увеличивает уровень безопасности персонала при работе с оборудованием, способным генерировать внутреннее давление;
• Замена стандартной крышки не требует модификаций корпуса - просто “plug-and-play” решение;
• Порошковое покрытие сохраняет внешний вид даже после длительной эксплуатации в условиях производства;
• Высокая механическая прочность стали позволяет выдерживать транспортировку и установку без повреждений.

Ограничения применения

• Не применяется в помещениях с постоянными вибрациями выше нормы - может вызвать преждевременную усталостную деформацию;
• Не предназначен для использования вне закрытых корпусов - открытая установка лишает её функциональности и создаёт опасность;
• Не работает как устройство защиты от воды, пыли или газов - после срабатывания герметичность корпуса теряется полностью;
• Подходит только для серий OptiBox M; несовместима с другими брендами или моделями КэАЗ, имеющими другие габариты.

Примеры использования

Панель верхняя для сброса давления Ш600 Г400 используется в:

• Ячейках среднего напряжения с воздушной изоляцией;
• Щитах управления насосными станциями с мощными двигателями;
• Шкафах частотных преобразователей, где возможно образование импульсных перегрузок;
• Производственных линиях с автоматическими рубильниками и контакторами под большой токовой нагрузкой.

Практические советы

• Перед установкой проверьте соответствие модели корпуса - размеры должны точно совпадать с указанными 600×400 мм;
• После каждого срабатывания обязательно замените панель - восстановлению она не подлежит;
• Не используйте эту панель там, где есть риск попадания жидкости сверху - она не герметична;
• При проектировании системы учтите свободное пространство над панелью - выбрасываемые продукты срабатывания должны иметь беспрепятственный выход вверх;
• Обязательно отметьте место установки в документации объекта - это важный элемент системы безопасности.
