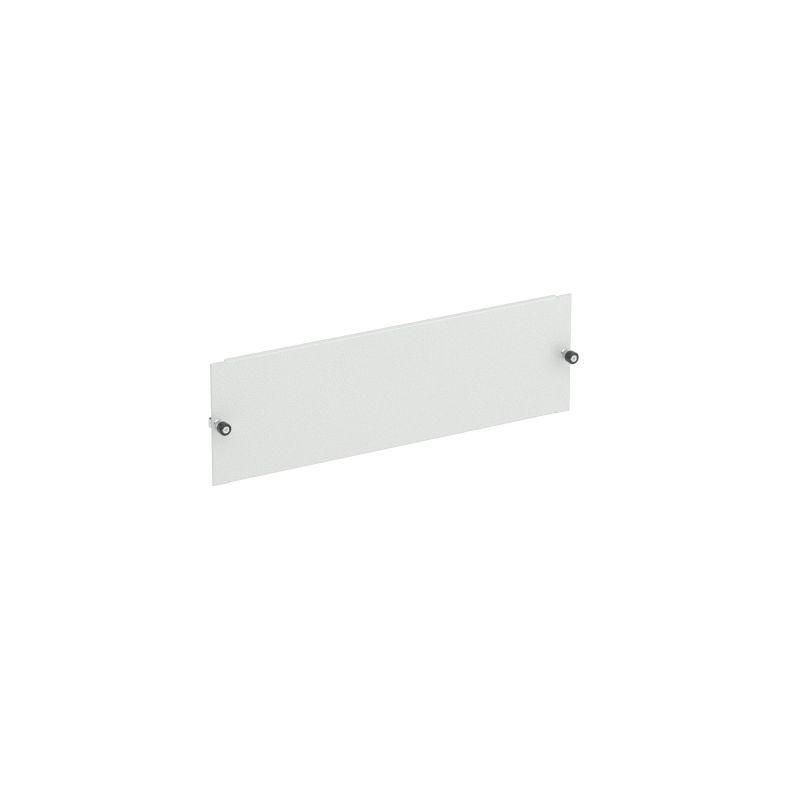

Панель внутренняя глухая с винтовым креплением ШхВ 800х200 мм | R5NFPI820 DKC ДКС

Панель внутренняя глухая с винтовым креплением 800х200 мм DKC - элемент конструкции электрощита, обеспечивающий механическую защиту и изоляцию токоведущих компонентов. Применяется в шкафах серии RAM power бренда DKC для фиксированного монтажа внутри оборудования.

Назначение и область применения

Панель внутренняя глухая с винтовым креплением 800х200 мм DKC используется для создания сплошной перегородки внутри электрощитов. Она предотвращает случайный доступ к проводам, автоматическим выключателям и другим токоведущим частям, повышая безопасность обслуживания и соответствует требованиям электроустановок класса IP2X.

Подходит для установки в щиты шириной 800 мм. Высота 200 мм позволяет использовать её как вертикальную перемычку между уровнями модульных устройств или как заднюю стенку секции.

Технические характеристики

• Размеры: 800 × 200 мм
• Материал: сталь - обеспечивает жесткость и долговечность при механических нагрузках
• Цвет: 7035 (серый матовый) - совпадает со стандартным цветовым решением корпусов DKC
• Тип крепления: винтовое - требует предварительного сверления отверстий
• Исполнение: с монтажным уголком - позволяет устанавливать панель на ребро, формируя прочную опорную раму

Совместимость и монтаж

Панель внутренняя глухая с винтовым креплением 800х200 мм DKC совместима с шасси и рамами серий RAM power. Уголок на кромке позволяет закрепить панель перпендикулярно основанию шкафа - например, как разделитель между зонами управления и силовой частью.

Для монтажа необходимо:

• Закрепить панель саморезами через отверстия в уголке (не предусмотрены предварительно просверленные отверстия)
• Учитывать посадочную ширину 800 мм - не подходит для шкафов меньшей ширины
• Не применять в качестве несущего элемента - не рассчитана на вес тяжелых аппаратов

Безопасность и стандарты

Панель соответствует требованиям безопасности по ГОСТ IEC 61439-1 для распределительных устройств низкого напряжения. Материал и исполнение обеспечивают степень защиты IP2X - защиту от доступа пальцев к опасным частям.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Форма с уголком упрощает сборку и снижает риск деформации при затяжке крепежа
• Цвет 7035 гармонирует с другими деталями шкафов DKC, исключая необходимость покраски
• Глухая конструкция полностью исключает доступ к защищаемому объему - идеально для зон с повышенными требованиями к безопасности

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита от влаги и пыли выше IP2X
• Не подходит для шкафов шириной менее 800 мм
• Требует самостоятельного сверления отверстий - не имеет готовых крепежных точек
• Не является теплоотводящим элементом - не рекомендуется для монтажа рядом с мощными нагревательными устройствами без дополнительного охлаждения

Примеры использования

• Разделение зоны управления и силового блока в щите питания станка
• Обрамление участка с коммутационными аппаратами в распределительном шкафу
• Перегородка между цепями постоянного и переменного тока в системах АСУ ТП
• Фиксация в нижней части шкафа для маскировки кабельных проходов

Практические советы

• Перед монтажом проверьте соответствие ширины шкафа - панель 800 мм должна плотно входить без усилия
• Используйте саморезы M4–M5 длиной до 12 мм - слишком длинные могут задеть внутренние компоненты
• При использовании нескольких панелей в одном шкафе соблюдайте равномерный шаг крепления - минимум два крепления на каждый уголок
• Панель внутренняя глухая с винтовым креплением 800х200 мм DKC не требует специального обслуживания - достаточно периодической проверки надежности креплений
