Панель втычная для ВА-99М 400 заднего присоединения | mccb99m-400-pin-3r EKF

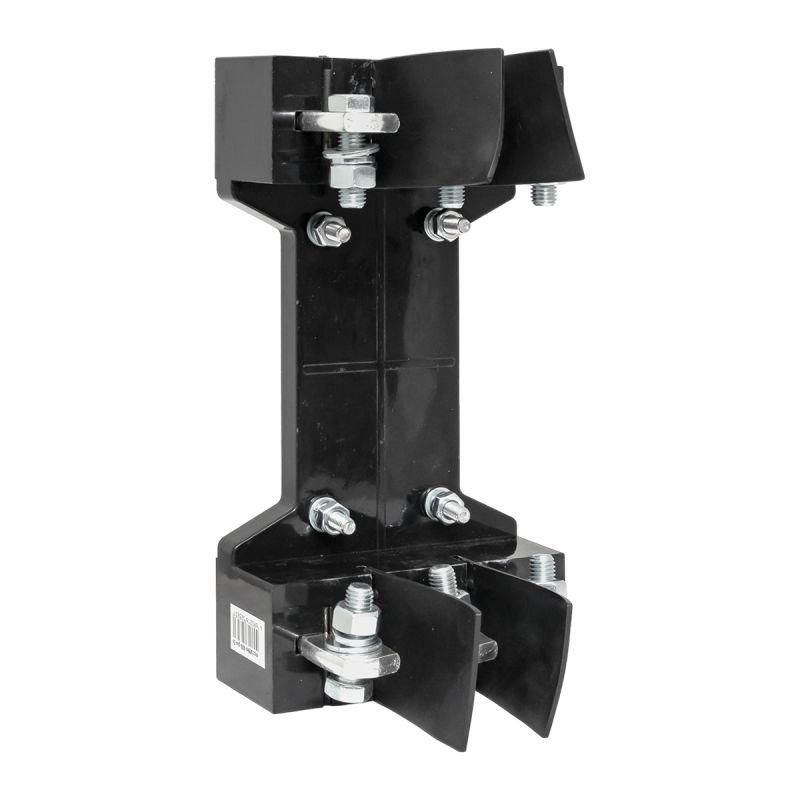

Панель втычная для автоматического выключателя ВА-99М 400 с задним присоединением EKF позволяет легко заменить стационарный автомат на выкатной вариант без переподключения проводов. Эта панель используется в промышленных щитах, где важна быстрая замена оборудования - например, в ВРУ, ГРЩ или системах управления.

Назначение и область применения

Панель втычная для автоматического выключателя ВА-99М 400 с задним присоединением EKF служит для перевода автомата ВА-99М из стационарного исполнения в втычное (выкатное). Это даёт возможность менять выключатель без отключения всей цепи - достаточно выдвинуть модуль и установить новый. Применяется в главных распределительных щитах, вводно-распределительных устройствах, щитах управления и других местах, где требуется высокая доступность и надёжность.

Технические характеристики

• Номинальный ток: 400 А - поддерживает нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - совместима с трёхполюсными автоматическими выключателями ВА-99М;
• Тип присоединения: заднее - провода подключаются с тыльной стороны панели, что упрощает сборку шкафов и снижает риск повреждения кабелей;
• Тип изделия: панель втычная - обеспечивает механическую фиксацию и электрический контакт через специальные контакты при вставке автомата.

Совместимость и монтаж

Панель втычная для автоматического выключателя ВА-99М 400 с задним присоединением EKF совместима исключительно с автоматами серии ВА-99М, имеющими стационарное исполнение. Для монтажа панель крепится внутри распределительного щита болтами. После установки панели в неё вставляется автомат ВА-99М - он защёлкивается и получает питание через контактную группу. Подключение кабелей выполняется сзади - важно соблюдать порядок фаз и заземления. Диаметр входных отверстий рассчитан под стандартные кабели до 50 мм2.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для коммутационных аппаратов. Конструкция предотвращает случайное касание токоведущих частей при установленном автомате. Наличие защитного кожуха и изолирующих элементов снижает риск поражения током во время обслуживания.

Преимущества

• Замена автомата без отключения питания всей системы - экономит время при ремонте или плановом обслуживании;
• Заднее присоединение - удобно при плотной компоновке шкафа, не требует свободного места спереди;
• Стандартная совместимость - работает только с сертифицированными автоматами ВА-99М, гарантирует надёжный контакт;
• Высокая долговечность - металлическая рама и медные контакты обеспечивают устойчивость к многократным вставкам/извлечениям.

Ограничения применения

• Не подходит для одно- или четырёхполюсных автоматов - только для трёхполюсных ВА-99М;
• Не применяется с автоматами других серий - даже аналогичных по току, например, ВА-51 или SACE;
• Не рекомендуется использовать вне закрытых щитов - панель не имеет собственной защиты IP;
• Максимальный ток 400 А - нельзя использовать для нагрузок выше этого значения, даже временно.

Примеры использования

• Главный ввод в промышленном цехе - панель позволяет быстро заменить сработавший автомат без остановки всего производства;
• Щит управления насосной станцией - при аварии можно вынуть и заменить выключатель за 5 минут;
• Энергообъекты с жесткими графиками обслуживания - минимизация простоев достигается благодаря выкатному принципу.

Практические советы

• Перед установкой проверьте, что автомат ВА-99М действительно имеет стационарное исполнение - отличить можно по отсутствию выдвижных рычагов;
• Используйте только оригинальные автоматы ВА-99М - сторонние модели могут иметь другие габариты контактов и не войдут;
• При монтаже панели в шкаф оставьте минимум 150 мм свободного пространства сзади - так будет удобно подключать кабели;
• После установки проверьте плотность соединения: попробуйте слегка потянуть автомат - он не должен двигаться;
• Обязательно пометьте панель - чтобы операторы знали, что это выкатной модуль, а не стационарный автомат.
