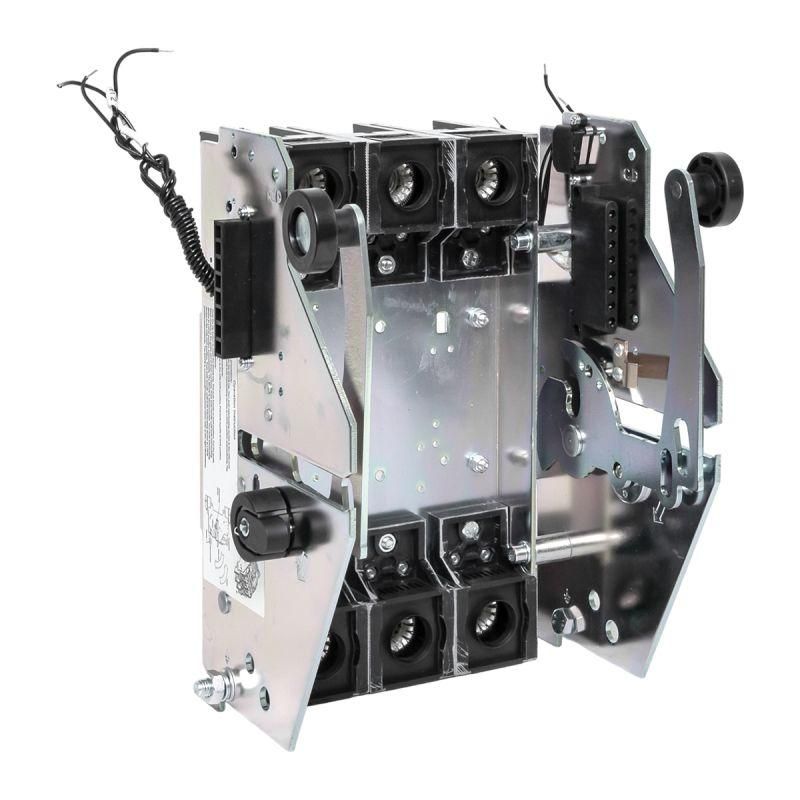

Панель выкатная для ВА-99М 400 заднего присоединения EKF - mccb99m-400-dod-3r

Панель выкатная для ВА99М 400 заднего присоединения от EKF позволяет легко перевести стационарный автоматический выключатель ВА-99М в выкатной режим, обеспечивая безопасную замену и обслуживание без отключения всей системы. Артикул mccb99m-400-dod-3r подходит для установки в распределительных щитах средней и большой мощности.

Назначение и область применения

Панель выкатная для ВА99М 400 заднего присоединения используется для модернизации стационарных автоматических выключателей серии ВА-99М до выкатного типа. Это необходимо там, где требуется быстрая замена аппарата без демонтажа проводов и отключения всего щита. Применяется в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где важна надёжность и доступность оборудования.

Технические характеристики

• Поддерживает выключатели ВА-99М номиналом 400 А
• Заднее присоединение - провода подключаются с тыльной стороны панели
• Трёхфазное исполнение (3R) - совместимо с трёхполюсными автоматами
• Стационарная конструкция - фиксируется внутри шкафа, не перемещается самостоятельно
• Не содержит собственных коммутационных элементов - работает как механический переходник между выключателем и силовой сетью

Совместимость и монтаж

Панель выкатная для ВА99М 400 заднего присоединения совместима исключительно с автоматическими выключателями серии ВА-99М номиналом 400 А. Для установки:

• Выключатель ВА-99М устанавливается на направляющие панели, как на обычный выкатной механизм
• Силовые кабели подсоединяются к клеммам сзади - доступ осуществляется через заднюю крышку шкафа
• Фиксация панели в шкафу выполняется болтами или крепёжными планками, указанными в документации шкафа
• Перед монтажом проверьте габариты проёма - панель требует свободного места для выдвижения выключателя (не менее 500 мм глубины)

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-2, которые регламентируют безопасность и испытания аппаратов низкого напряжения. Конструкция предотвращает случайное прикосновение к токоведущим частям при закрытом положении. Однако сама панель не имеет защиты от перегрузок или КЗ - эти функции обеспечиваются только установленным в неё выключателем ВА-99М.

Преимущества

• Обеспечивает возможность замены выключателя без отключения питания всей цепи - снижает простои
• Избавляет от необходимости переподключать кабели при сервисном обслуживании
• Сохраняет целостность сборки шкафа - не требует переделки корпуса
• Заднее присоединение упрощает маршрутизацию кабелей и повышает порядок в шкафу

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по току
• Не применяется в системах выше 400 А - превышение нагрузки недопустимо
• Требует наличия достаточного внутреннего объёма шкафа для выдвижения аппарата
• Не защищён от внешних воздействий - должна устанавливаться только во внутренние шкафы класса IP54 и выше
• Не является самостоятельным устройством защиты - всегда нужен выключатель ВА-99М

Примеры использования

• Замена износившегося автомата в ГРЩ предприятия без остановки производства
• Обслуживание вводного автомата в ВРУ жилого комплекса ночью, когда отключение невозможно
• Модернизация старых щитов управления, где ранее использовались стационарные автоматы
• Установка в промышленных цехах с высокой требовательностью к бесперебойности работы

Практические советы

• Перед заказом убедитесь, что ваш ВА-99М именно 400 А - другие номиналы не подходят
• Проверьте тип кабельного входа в шкаф - заднее присоединение требует доступа сзади
• При монтаже используйте изолированные инструменты - даже при отключенном питании возможна индукция
• Не забудьте отметить на панели номер цепи - это ускорит поиск при аварии
• Рекомендуется периодически смазывать направляющие механизмы - это продлит срок службы выкатного хода
