Панель задняя для шкафов DAE/CQE, 1600 x 400 мм | R5CRE1640 DKC - (ротация на CQE N R5NCRE1640 ) ДКС

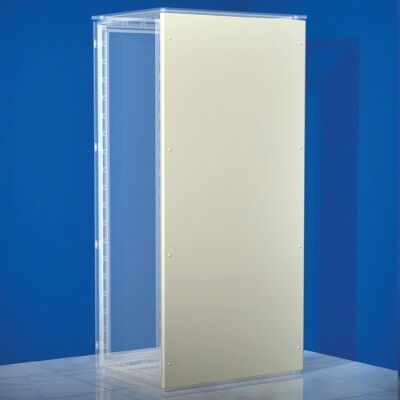

Панель задняя для шкафов DAE/CQE/CAE RAM BLOCK 1600x400 мм от DKC (ДКС) - элемент сборного металлического корпуса серии RAM BLOCK, предназначенный для закрытия тыльной стороны шкафа и защиты оборудования от внешнего доступа. Артикул r5cre1640 совместим со шкафами DAE и CQE, обеспечивая механическую целостность и соответствие нормативным требованиям.

Назначение и область применения

Задняя панель используется для завершения сборки шкафов управления и распределительных устройств. Она фиксирует внутреннее оборудование, защищает его от случайного контакта, пыли и механических повреждений сзади. Применяется в промышленных системах автоматизации, релейной защиты, мониторинга и управления - например, на станках, конвейерах, в насосных станциях и энергообъектах.

Технические характеристики

• Размеры: 1600 × 400 мм
• Материал: сталь толщиной 1,2–1,5 мм
• Покрытие: порошковое, цвет 7035 (серый)
• Количество модулей (U): 1
• Наличие замка: да - обеспечивает запираемость для контроля доступа
• Наличие кабельного ввода: да - позволяет провести кабели через панель без дополнительных отверстий
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Панель r5cre1640 предназначена исключительно для установки в шкафы серии RAM BLOCK - модели DAE и CQE. Установка осуществляется на заранее подготовленную раму шкафа с помощью болтовых соединений. Кабельный ввод уже выполнен - достаточно пропустить кабели через готовые отверстия и затянуть зажимы. Не совместима с другими сериями шкафов, даже аналогичными по габаритам.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009 - стандарту для металлических шкафов электрооборудования. Материал и конструкция обеспечивают степень ударопрочности IK10, что гарантирует устойчивость к механическим нагрузкам. Порошковое покрытие защищает от коррозии и снижает риск возникновения электростатических разрядов.

Преимущества

• Унифицированная конструкция - легко заменяется при ремонте или модернизации
• Встроенный кабельный ввод экономит время монтажа и сохраняет IP-класс шкафа
• Запираемая панель повышает безопасность обслуживания и предотвращает несанкционированный доступ
• Высокая жесткость стали обеспечивает долговечность при нагрузках на корпус

Ограничения применения

• Не предназначена для наружной установки - не имеет повышенной степени защиты IP выше, чем предусмотрено конструкцией шкафа
• Не поддерживает самостоятельную герметизацию; требует наличия уплотнителей на дверях и других элементах шкафа для достижения нужного класса IP
• Не совместима с шкафами других серий, даже если они имеют схожие размеры
• Цвет 7035 - не подлежит перекраске без потери качества покрытия и гарантии

Примеры использования

• Закрытие тыльной части шкафа управления частотным преобразователем на конвейере
• Финальная сборка шкафа релейной защиты в подстанции
• Монтаж в распределительном щите на объекте водоснабжения с высокими требованиями к безопасности

Практические советы

• Перед установкой проверьте, чтобы все кабели проходили через встроенный ввод - не делайте дополнительных отверстий, это нарушит герметичность
• При использовании в условиях повышенной влажности убедитесь, что другие элементы шкафа (двери, уплотнители) тоже соответствуют условиям эксплуатации
• При замене панели используйте оригинальные крепления - отличаются по длине и типу резьбы от стандартных
• Посадочные размеры 1600×400 мм должны точно совпадать с рамой шкафа - допуск +-1 мм
