Панель задняя для шкафов DAE/CQE, 2200 x 400 мм | R5CRE2240 DKC - (ротация на CQE N R5NCRE2240 ) ДКС

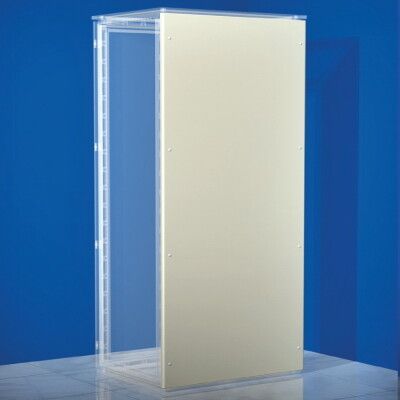

Панель задняя для шкафов CAE/CQE/DAE/RAM BLOCK 2200x400 мм от DKC (ДКС), артикул r5cre2240, предназначена для закрытия тыльной стороны шкафов серии RAM block, защищая внутреннее оборудование от внешнего доступа и механических повреждений.

Назначение и область применения

Панель задняя для шкафов CAE/CQE/DAE/RAM BLOCK 2200x400 мм используется для завершения сборки шкафов управления и распределительных устройств. Она фиксируется на задней раме шкафа и служит барьером для недоступа к кабелям, коммутационным элементам и другому оборудованию внутри. Применяется в промышленных системах автоматизации, релейной защиты, мониторинга и управления - например, на станках, конвейерах, в насосных станциях и энергообъектах.

Технические характеристики

• Размеры: 2200 × 400 мм
• Материал: сталь толщиной 1,2–1,5 мм
• Покрытие: порошковое, цвет 7035 (серый матовый)
• Наличие замка: да - обеспечивает запираемость для контроля доступа
• Наличие кабельного ввода: да - позволяет провести кабели через панель без дополнительных отверстий
• Количество модулей (U): 1 - совместима со стандартными шкафами высотой до 1 U
• Соответствие нормативам: ГОСТ 50827.3-2009

Совместимость и монтаж

Панель задняя для шкафов CAE/CQE/DAE/RAM BLOCK 2200x400 мм совместима исключительно с шкафами серии RAM block - в частности, с моделями DAE и CQE. Установка происходит на заранее собранный каркас шкафа: панель крепится болтами к задним угловым профилям. Кабельный ввод уже выполнен - достаточно просверлить отверстие под нужный диаметр кабеля и затянуть зажимную гайку. Для точного монтажа проверьте соответствие шага крепления на раме шкафа и панели - они должны совпадать.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009, регламентирующему безопасность электрооборудования в промышленных шкафах. Материал и толщина стали обеспечивают ударопрочность уровня IK10 - панель выдерживает удар энергией 20 Дж, что важно в условиях производства. Наличие замка позволяет реализовать системы контроля доступа согласно требованиям безопасности.

Преимущества

• Универсальная совместимость с основными сериями шкафов RAM block - снижает необходимость подбора специализированных комплектующих
• Запираемая конструкция с замком - повышает уровень физической защиты оборудования
• Встроенный кабельный ввод - экономит время на доработку и уменьшает риск нарушения герметичности
• Порошковое покрытие - устойчиво к царапинам, коррозии и химическим средам, продлевает срок службы
• Высокая жесткость стали - сохраняет форму даже при нагрузке на раму шкафа

Ограничения применения

• Не подходит для шкафов других серий - несовместима с продукцией других производителей
• Не является самонесущей - требует наличия жестко собранного каркаса шкафа
• Не рассчитана на частую демонтаж-монтаж - многократные операции могут ослабить крепления и повредить резьбу
• Цвет 7035 - не подходит для задач, где требуется контрастная окраска (например, сигнализация или маркировка)

Примеры использования

• Закрытие задней части шкафа управления насосной станции в водоканале
• Финальная установка в шкафу релейной защиты на подстанции 10/0,4 кВ
• Завершение сборки шкафа автоматизации технологического участка на пищевом производстве
• Монтаж в шкафу контроллера на конвейере в автомобильном цехе

Практические советы

• Перед монтажом проверьте, чтобы все кабели были пропущены через ввод - после установки панели доступ к ним будет ограничен
• При использовании в сыром или агрессивном воздухе дополнительно смажьте резьбовые соединения антикоррозийной смазкой
• Не используйте панель как несущую стенку - она не воспринимает вес оборудования, только защищает
• При необходимости замены - заказывайте оригинальные детали DKC (ДКС), так как геометрия креплений уникальна для серии RAM block
• Артикул r5cre2240 - всегда указывайте его при заказе, чтобы избежать путаницы с другими размерами панелей
