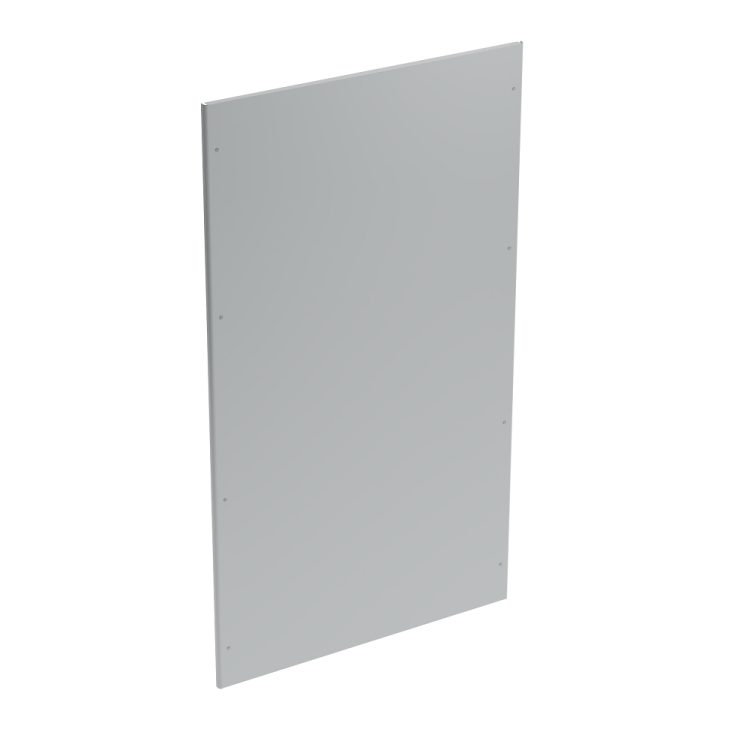

Панель задняя для шкафов OptiBox M, 2200x1000 мм | 306636 КЭАЗ

Панель задняя для шкафов OptiBox M, 2200x1000 мм - элемент сборки корпусов шкафов управления, обеспечивающий жесткую фиксацию и закрытие тыльной стороны конструкции. Продукт из серии OptiBox M от КЭАЗ предназначен для устойчивых и защищённых решений в промышленной автоматизации.

Назначение и область применения

Панель задняя для шкафов OptiBox M, 2200x1000 мм используется для завершения сборки шкафов серии OptiBox M. Она замыкает конструкцию сзади, обеспечивая механическую целостность, защиту внутренних компонентов от внешнего воздействия и удобство монтажа на стену или раму. Подходит для шкафов, где требуется надёжная фиксация оборудования: АСУ ТП, распределительные щиты, системы управления станками и конвейерами.

Технические характеристики

• Размеры: 2200 мм (высота) × 1000 мм (ширина) × 2 мм (толщина)
• Материал: сталь
• Покрытие: порошковое, цвет 7035 (серый)
• Тип изделия: задняя панель

Совместимость и монтаж

Панель задняя для шкафов OptiBox M, 2200x1000 мм совместима исключительно со шкафами серии OptiBox M. Монтаж осуществляется через предварительно подготовленные отверстия и крепёжные профили, соответствующие стандартным габаритам каркаса. Для установки требуются саморезы или болты с шагом, соответствующим перфорации шасси. Убедитесь, что толщина панели (2 мм) совпадает с требованиями к жёсткости вашей конструкции - более тонкие панели не рекомендованы для нагрузочных сред.

Преимущества

• Высокая прочность благодаря стальной основе и минимальному прогибу даже при больших габаритах
• Защита от коррозии и царапин благодаря равномерному порошковому покрытию
• Стандартные размеры позволяют использовать панель без доработок в типовых решениях
• Цвет 7035 соответствует общей цветовой гамме шкафов OptiBox M, обеспечивает эстетичную сборку

Ограничения применения

• Не предназначена для использования вне серии OptiBox M - не совместима с другими сериями шкафов
• Не является герметичной; не обеспечивает IP-защиту - не применяется во влажных или запылённых зонах без дополнительной защиты
• Толщина 2 мм делает её чувствительной к ударным нагрузкам - не рекомендуется для мобильных или вибрационных объектов без усиления

Примеры использования

• Финальная панель в шкафе управления насосной станцией
• Закрытие тыльной части шкафа для PLC-системы на пищевом производстве
• Изготовление полноценного корпуса для распределительного щита в цехе с металлообработкой

Практические советы

• Перед монтажом проверьте соответствие размеров панели OptiBox M, 2200x1000 мм и каркаса - допуск по высоте +-1 мм, по ширине +-0,5 мм
• При использовании в условиях повышенной влажности дополнительно смонтируйте влагозащитные сетки или боковые крышки
• Не используйте панель как несущий элемент - она не рассчитана на опирание оборудования сверху
• Порошковое покрытие можно повредить острым инструментом - работайте аккуратно при креплении проводов и кабельных каналов
