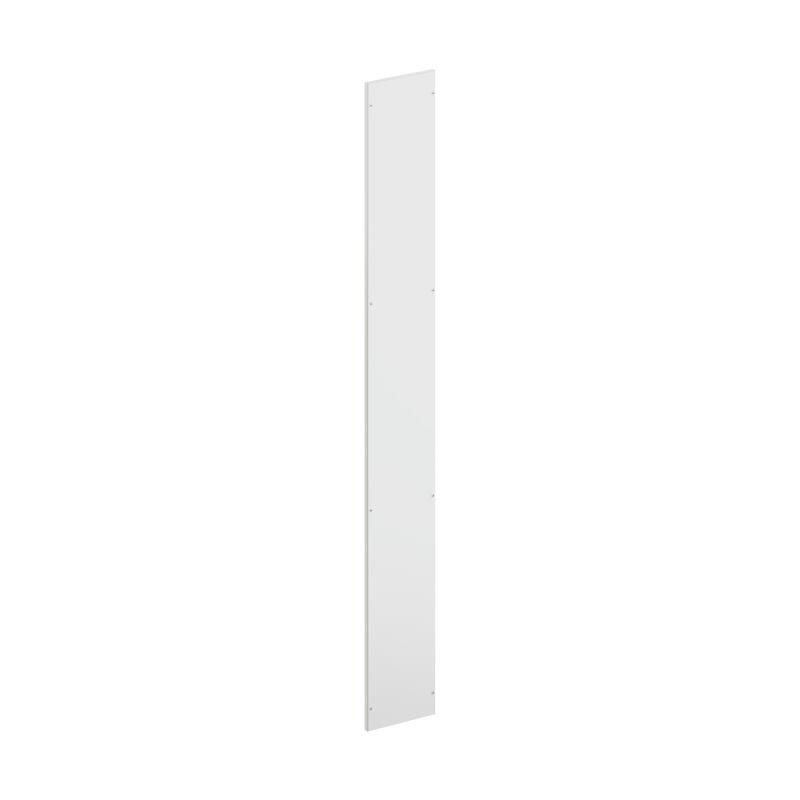

Панели боковых для CQE N, ВхГ - 1600х300 мм | R5NLE1632 DKC ДКС

Панель шкафа боковая сталь серый 1600х300 мм CQE N DKC (ДКС) - элемент сборки напольных шкафов серии RAM block, обеспечивающий механическую защиту и герметичность боковых сторон. Применяется в системах управления, автоматизации и релейной защиты. Артикул r5nle1632, бренд DKC (ДКС).

Назначение и область применения

Боковые панели используются для закрытия боковых стенок шкафов серии CQE N, предотвращая случайный доступ к внутренним компонентам. Устанавливаются на заводе при сборке шкафов или при модернизации существующих решений. Подходят для промышленных объектов: заводские линии, насосные станции, распределительные пункты, системы АСУ ТП.

Технические характеристики

• Размеры: высота 1600 мм, глубина 300 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая краска RAL 7035 (серый)
• Кабельный ввод: есть - позволяет провести кабели через панель без дополнительных отверстий
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Панель совместима исключительно со шкафами серии CQE N от DKC (ДКС). Монтируется на направляющие рамы шкафа с помощью самонарезающих винтов, которые входят в комплект шкафа. Кабельный ввод уже выполнен - достаточно просверлить отверстие под нужный диаметр кабеля и зафиксировать зажим. Не требует сварки или сложной подготовки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Порошковое покрытие обеспечивает устойчивость к коррозии и механическим повреждениям. Напряжение и ток не проходят через панель - она является только корпусным элементом, не несущим функции коммутации.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм - выдерживает нагрузки при транспортировке и установке
• Порошковое покрытие RAL 7035 - долговечное, не царапается легко, не выгорает на свету
• Встроенный кабельный ввод экономит время монтажа и снижает риск нарушения степени защиты IP
• Совместимость с новой генерацией шкафов RAM block CQE N - гарантирует точную посадку и отсутствие щелей

Ограничения применения

• Не предназначена для самостоятельного использования - работает только как часть собранного шкафа CQE N
• Не подходит для внешней установки без дополнительной защиты от осадков - не имеет класса IP выше, чем у основного шкафа
• Не рекомендуется использовать в средах с агрессивными химикатами - порошковое покрытие устойчиво, но не ко всем растворителям

Примеры использования

• Боковые панели установлены в шкафах управления технологическими линиями на пищевых производствах
• Используются в распределительных шкафах на нефтеперерабатывающих заводах для защиты реле и контакторов
• Применяются в системах автоматического контроля температуры в холодильных камерах

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - 300 мм должны точно совпадать с конструкцией рамы
• При необходимости переноса кабельного ввода используйте метчик и сверло подходящего диаметра - не делайте отверстия больше, чем требуется
• Панели поставляются парой - не забудьте установить обе стороны, чтобы сохранить целостность корпуса
• Артикул r5nle1632 - всегда указывайте его при заказе запасных частей, так как другие модели CQE N имеют иные размеры
