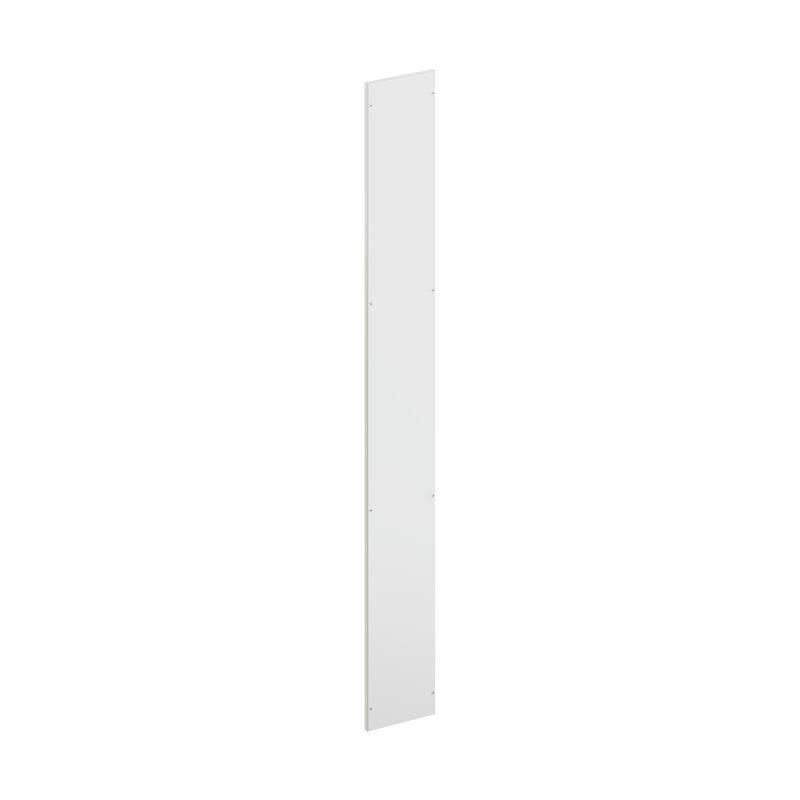

Панели боковых для CQE N, ВхГ - 2000х300 мм | R5NLE2032 DKC ДКС

Панель шкафа боковая сталь серый 2000х300 мм CQE N, DKC (ДКС) - элемент сборки напольных шкафов серии RAM block, обеспечивающий механическую защиту и эстетичный внешний вид. Артикул r5nle2032 применяется в системах управления, автоматизации и релейной защиты.

Назначение и область применения

Боковые панели предназначены для закрытия боковых сторон шкафов серии CQE N, предотвращая случайный доступ к внутренним компонентам. Устанавливаются на шкафы с монтажной глубиной 300 мм. Подходят для промышленных объектов: цеха, АЭС, насосные станции, системы автоматического контроля технологических процессов.

Технические характеристики

• Материал: сталь толщиной 1,5 мм
• Размеры: высота 2000 мм, глубина 300 мм
• Цвет: серый, RAL 7035
• Покрытие: порошковая краска - устойчиво к царапинам, химическим воздействиям и выцветанию
• Кабельный ввод: есть - позволяет провести кабели через панель без дополнительных модификаций

Совместимость и монтаж

Панель совместима исключительно со шкафами серии CQE N от DKC (ДКС). Монтаж осуществляется на направляющие рамы шкафа с помощью болтов или защелок (зависит от модели корпуса). Кабельный ввод расположен в нижней части панели - для удобства вывода силовых и сигнальных кабелей. Перед установкой проверьте соответствие глубины шкафа - 300 мм. Панель не подходит для шкафов других серий или производителей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Порошковое покрытие обеспечивает антикоррозийную защиту, что повышает долговечность в средах с повышенной влажностью или запылённостью. Наличие кабельного ввода снижает риск повреждения изоляции при прокладке проводов.

Преимущества

• Усиленная сталь 1,5 мм - прочнее аналогов толщиной 1,0–1,2 мм
• Порошковое покрытие RAL 7035 - сохраняет цвет и блеск даже после длительной эксплуатации
• Встроенный кабельный ввод - экономит время на доработку панели при монтаже
• Совместимость с новой генерацией RAM block CQE N - гарантирует точное совпадение посадочных мест

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты
• Не используется в шкафах с глубиной, отличной от 300 мм
• Не совместим с другими сериями шкафов (например, CQ, CQS, DKS)
• Не рекомендуется для применений с частыми ударными нагрузками - материал не является ударопрочным

Примеры использования

• Боковая стенка шкафа управления насосной станцией
• Заглушка бока шкафа релейной защиты в распределительном пункте
• Формирование закрытого контура шкафа в цехе с высокой запылённостью
• Дополнение шкафа CQE N при модернизации существующих систем автоматизации

Практические советы

• Панель поставляется в упаковке по 2 штуки - используйте обе для полноценного закрытия шкафа
• Перед монтажом проверьте наличие кабельных вводов на противоположной стороне - они должны совпадать с трассой кабелей
• При необходимости сверления отверстий - используйте свёрла по металлу и смазку, чтобы не повредить покрытие
• Не используйте агрессивные чистящие средства - достаточно влажной тряпки с нейтральным моющим средством
• Артикул r5nle2032 - единственный подходящий для шкафов CQE N с глубиной 300 мм; другие размеры требуют замены детали
