Панели боковых для CQE N, ВхГ - 1800х300 мм | R5NLE1832 DKC ДКС

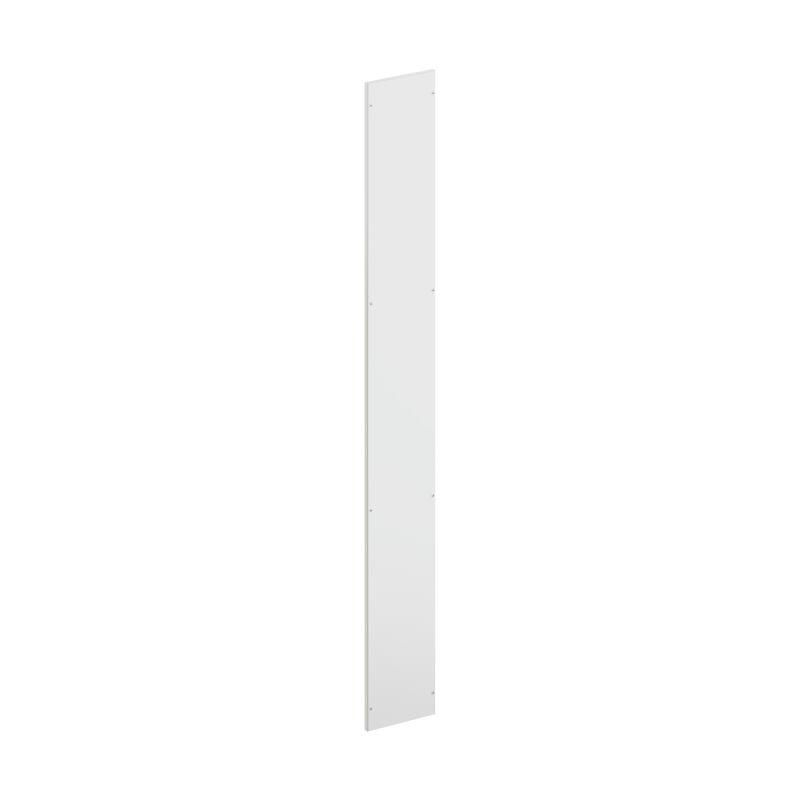

Панель шкафа боковая сталь серый 1800х300 мм CQE N DKC (ДКС) - элемент сборной металлической оболочки серии RAM block, предназначенной для установки в промышленных шкафах управления и автоматизации. Благодаря прочной конструкции и защите IP65, эта панель надёжно закрывает боковое пространство шкафа, сохраняя герметичность и механическую целостность системы.

Назначение и область применения

Панель шкафа боковая сталь серый 1800х300 мм CQE N DKC (ДКС) используется для формирования боковых стенок шкафов серии RAM block. Она ограничивает доступ внутрь шкафа, защищает оборудование от внешних воздействий и способствует соблюдению степени защиты IP65. Применяется в системах релейной защиты, автоматизации технологических процессов, на промышленных объектах - заводах, насосных станциях, энергообъектах, где требуется надёжная защита электроники от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры: 1800 × 300 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая краска RAL 7035 (серый матовый)
• Монтажная глубина: 300 мм - соответствует глубине шкафа, обеспечивая плотное прилегание
• Тип: боковая панель, совместима с конструкцией RAM block CQE N
• Кабельный ввод: есть - готовые отверстия для прохода кабелей
• Степень защиты: IP65 (защита от пыли и струй воды)
• Сейсмостойкость: до 9 баллов
• Вибростойкость: класс M40
• Сертификаты: Российский морской регистр судоходства (РМРС), Российский речной регистр (РКО)

Совместимость и монтаж

Панель шкафа боковая сталь серый 1800х300 мм CQE N DKC (ДКС) предназначена исключительно для сборки с другими элементами серии RAM block CQE N. Совместима со всеми типами стоек, крышами и основаниями этой линейки. Устанавливается с помощью системы предфиксации - фиксируется в заранее подготовленные пазы на стойках без необходимости сверления. Петли для дверей крепятся снаружи стоек, что позволяет легко монтировать двери после установки боковой панели. Кабельные вводы уже выполнены - достаточно просверлить отверстия под нужные размеры вводов, используя имеющиеся перфорированные зоны.

Безопасность и стандарты

Панель соответствует требованиям безопасности для промышленного оборудования. Сертифицирована по стандартам РМРС и РКО, что допускает её использование на морских и речных судах. Степень защиты IP65 гарантирует работу в условиях повышенной запылённости и влажности. Выдерживает статическую нагрузку до 1 тонны на весь шкаф, а также нагрузку на двери до 100 кг - это важно при использовании тяжёлых дверей с замками или экранами. Виброустойчивость класса M40 позволяет применять панель в средах с постоянными вибрациями - например, рядом с насосами или компрессорами.

Преимущества

• Двухуровневая перфорация - удобно размещать клеммы, реле и другие компоненты внутри шкафа
• Сварной каркас шкафа обеспечивает жёсткость и долговечность всей конструкции
• Непрерывный уплотнитель по контуру - гарантирует герметичность без дополнительных работ
• Ускоренный монтаж: система предфиксации и наружное крепление петель снижают время сборки на 30–40%
• Высокая несущая способность - выдерживает тяжёлое оборудование на монтажных платах (до 600 кг)
• Ассортимент комплектующих широкий - все детали можно заказать в одном месте

Ограничения применения

Панель шкафа боковая сталь серый 1800х300 мм CQE N DKC (ДКС) нельзя использовать вне серии RAM block CQE N - она несовместима с другими моделями шкафов. Не рекомендуется применять в агрессивных химических средах (например, вблизи кислотных или щелочных испарений), так как порошковое покрытие RAL 7035 не обеспечивает химической стойкости. Также не следует использовать в условиях постоянного погружения в воду - IP65 не предусматривает длительного контакта с жидкостью.

Примеры использования

• Электрошкафы на производстве - управление станками ЧПУ, конвейерами, пневматическими линиями
• Автоматизированные насосные станции - защита реле и контроллеров от влаги и пыли
• Морские и речные суда - распределительные щиты, системы управления движением
• Объекты ЖКХ - шкафы управления освещением, вентиляцией, теплоснабжением
• Логистические центры - контрольные панели для систем перемещения грузов

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - 300 мм должны точно совпадать с глубиной других элементов
• Используйте только оригинальные крепёжные элементы серии RAM block - самодельные болты могут нарушить герметичность
• При необходимости увеличить количество кабельных вводов - используйте перфорацию, но не делайте отверстия слишком близко к краям, чтобы не ослабить конструкцию
• Панель поставляется в упаковке по две штуки - учтите это при расчете количества для одного шкафа (обычно требуются две боковые панели)
• Не применяйте для наружной установки без дополнительной защиты - даже при IP65 панель не рассчитана на прямое солнечное излучение и температурные перепады выше +50C
