Параллельный соединитель прутка Ø 5-8 мм | PS-D5-8 КМ-профиль MA0056

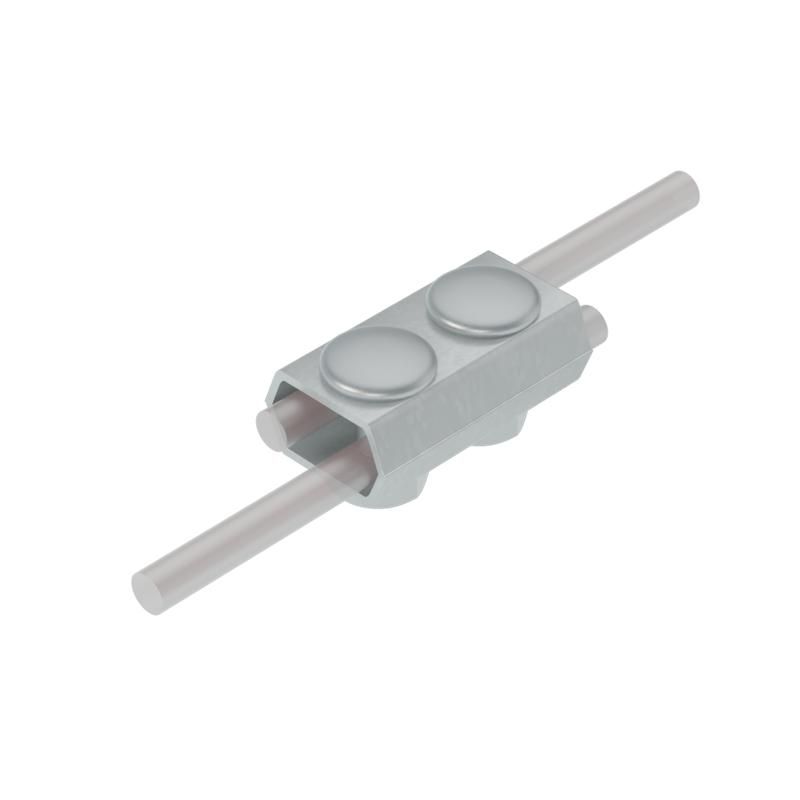

Соединитель параллельный для прутка 5–8 мм PS-D5-8 сталь КМ-профиль - это надёжный компонент системы AURAFORT®, предназначенный для создания электрического контакта между двумя круглыми заземляющими проводниками диаметром 5–8 мм. Изделие используется в системах молниезащиты и заземления, особенно там, где требуется прочное и долговечное соединение без сварки.

Назначение и область применения

Соединитель параллельный для прутка 5–8 мм PS-D5-8 сталь КМ-профиль применяется для параллельного соединения двух круглых заземляющих прутков - например, при устройстве контура заземления на объектах с высокой требовательностью к надёжности соединений. Он служит связующим элементом в системе AURAFORT® и обеспечивает низкое переходное сопротивление при передаче тока утечки или молнии. Подходит для внутренней установки, в помещениях с нормальной влажностью и в условиях слабой агрессии окружающей среды.

Технические характеристики

• Тип соединителя: параллельный - позволяет соединить два проводника бок о бок, сохраняя их ориентацию;
• Диаметр проводника: 5–8 мм - совместим с арматурными прутками и заземляющими стержнями этого размера;
• Материал корпуса: сталь - обеспечивает механическую прочность и жесткость;
• Покрытие: гальваническое цинкование - защищает от коррозии в сухих и умеренно влажных условиях;
• Тип крепежа: два зажимных винта M8 - обеспечивают плотный контакт с проводниками и устойчивы к вибрациям;
• Работает в соответствии с требованиями ГОСТ 15150-69 - класс климатического исполнения УХЛ4, что указывает на применение в закрытых помещениях с контролируемой средой.

Совместимость и монтаж

Соединитель параллельный для прутка 5–8 мм PS-D5-8 сталь КМ-профиль совместим только с круглыми проводниками диаметром 5–8 мм. Для правильного монтажа:

• Убедитесь, что поверхность прутка свободна от оксидов, масла и грязи - это снижает риск повышения переходного сопротивления;
• Затяните оба винта M8 равномерно до упора, не перегружая - переусилие может деформировать металл;
• Не используйте с медными или алюминиевыми проводниками - материал корпуса (сталь) несовместим с другими металлами без изоляционных прокладок;
• Фиксируйте соединитель на жёстком основании - вибрации могут ослабить контакт со временем.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69, определяющему условия эксплуатации в климатических зонах УХЛ4 - то есть в закрытых помещениях с температурой от −25 C до +40 C и относительной влажностью до 80%. Соответствие гарантирует безопасную работу в системах молниезащиты и заземления, однако не распространяется на внешние или агрессивные среды.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает нагрузки при монтаже и эксплуатации;
• Электрохимическое цинкование продлевает срок службы в сравнении с обычным покрытием;
• Отсутствие необходимости в сварке - ускоряет монтаж и исключает риск повреждения металла теплом;
• Простота проверки состояния контакта - винты доступны для осмотра и регулировки без демонтажа.

Ограничения применения

• Не допускается использование во влажных, сырых или агрессивных средах - например, в канализационных колодцах, на открытых площадках или рядом с химическими установками;
• Не подходит для соединения проводников меньшего или большего диаметра - возможен плохой контакт или повреждение винтов;
• Не рекомендован для постоянного воздействия солевых растворов, кислот или щелочей - цинковое покрытие будет разрушаться быстрее;
• Не заменяет сварные соединения в ответственных точках с высокими импульсными токами - при длительном воздействии больших токов возможно нагревание и ослабление контакта.

Примеры использования

• Соединение вертикальных заземлителей из стального прутка в контуре молниезащиты здания;
• Объединение горизонтальных заземляющих шин в распределительном пункте;
• Подключение прутка к стальным конструкциям фундамента при организации естественного заземления;
• Монтаж в промышленных цехах, складских помещениях, административных зданиях с сухим микроклиматом.

Практические советы

• Перед установкой протрите прутки и внутреннюю часть соединителя сухой тряпкой - даже небольшая пыль увеличивает сопротивление;
• Проверяйте затяжку винтов через год после монтажа - особенно в местах с вибрацией оборудования;
• Если требуется использовать в более агрессивной среде - рассмотрите аналоги с нержавеющей сталью или медным покрытием;
• Артикул ma0056 от КМ-Профиля легко найти в каталогах поставщиков - он стандартизирован для систем AURAFORT®.
