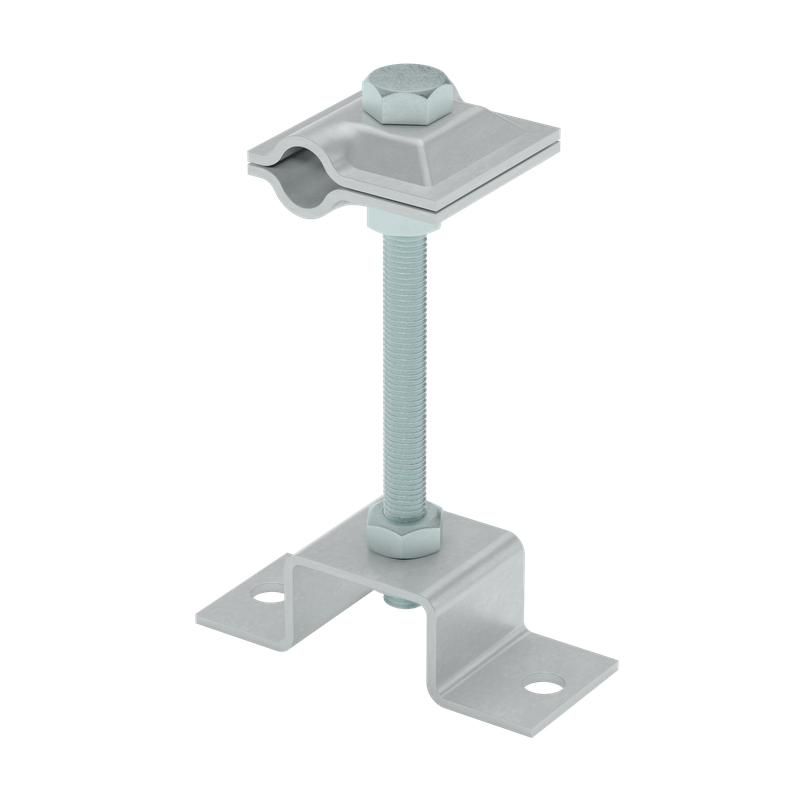

Универсальный соединитель на мостовой опоре для прутка 5-10 мм H130 TD | USMO-H130-5-10 КМ-профиль MA0550

Соединитель универсальный для прутка 5–10 мм, высота 130 мм, на мостовой опоре, КМ-профиль, TD - компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надежной фиксации металлических проводников на кровле зданий. Артикул ma0550 обеспечивает прочное крепление прутков и полос в системах защиты от молнии.

Назначение и область применения

Изделие используется для монтажа проводников молниезащиты и заземления на плоских и малоуклонных крышах. Применяется для фиксации медных или стальных прутков диаметром 5–10 мм, а также полосовых проводников. Подходит для жилых, промышленных, коммерческих и инфраструктурных объектов, где требуется долговечная и механически устойчивая система заземления.

Технические характеристики

• Высота: 130 мм - обеспечивает достаточное расстояние между проводником и поверхностью крыши для предотвращения перегрева и удобства монтажа;
• Поддерживаемый диаметр прутка: 5–10 мм - совместим с большинством стандартных проводников молниезащиты;
• Крепление: болты M8 с профилированной пластиной - позволяет плотно фиксировать проводник без деформации;
• Материал: сталь с термодиффузионным цинковым покрытием - гарантирует коррозионную стойкость даже в агрессивных средах;
• Форма: мостовая опора - исключает контакт проводника с кровельным материалом, снижает риск повреждений;
• Цвет: серебристый (цвет оцинкованной стали) - не требует окраски после установки.

Совместимость и монтаж

Соединитель универсальный для прутка 5–10 мм, высота 130 мм, на мостовой опоре, КМ-профиль, TD совместим с проводниками системы AURAFORT® и другими аналогичными изделиями. Для монтажа необходимо:

• Установить изделие на кровлю с помощью анкеров или крепежа, соответствующего типу основания (металл, бетон, черепица);
• Разместить пруток или полосу в углублении мостовой опоры;
• Закрепить проводник профилированной пластиной с помощью двух болтов M8 - затягивать до упора, но без перегрузки;
• Не использовать с проводниками диаметром менее 5 мм или более 10 мм - возможна потеря герметичности контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.4.43 и IEC 62305 для систем молниезащиты. Термодиффузионное цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 9223. Нет открытых острых кромок - безопасно при работе на высоте.

Преимущества

• Стабильный контакт с проводником благодаря профилированной пластине - минимизирует переходное сопротивление;
• Защитное покрытие равномерное и глубоко проникающее - не отслаивается при гибке или ударах;
• Мостовая форма исключает прямой контакт с кровлей - снижает риск протечек и повреждения гидроизоляции;
• Не требует специального инструмента - достаточно обычного ключа на 13 мм для затяжки болтов.

Ограничения применения

• Не предназначен для вертикальных участков - только для горизонтальной укладки на крыше;
• Не рекомендован для использования в условиях постоянного погружения в воду (например, в канализационных коллекторах);
• Не совместим с неметаллическими проводниками (стеклопластик, композиты);
• Не следует применять в местах с частыми механическими нагрузками (например, рядом с обслуживаемыми площадками без ограждений).

Примеры использования

• Фиксация контура молниезащиты по периметру промышленного ангара с металлочерепицей;
• Укладка заземляющего проводника на плоской крыше торгового центра;
• Создание связывающих перемычек между выступающими элементами кровли (дымоходы, вентиляционные шахты);
• Монтаж в районах с повышенной влажностью - например, на заводах пищевой промышленности или в портовых зонах.

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в диапазон 5–10 мм; слишком тонкий проводник будет люфтить, слишком толстый - не войдет;
• При использовании на мягкой кровле (битум, рубероид) обязательно используйте подложку из нержавеющей стали или полиэтилена - чтобы не повредить гидроизоляцию;
• При сборке системы соблюдайте шаг крепления: не более 1 метра между соседними соединителями - особенно на ветреных участках;
• Проверяйте затяжку болтов через год после монтажа - температурные колебания могут вызвать ослабление крепления;
• Артикул ma0550 можно сочетать с другими элементами серии AURAFORT® - все детали имеют стандартизированные размеры и резьбу.
