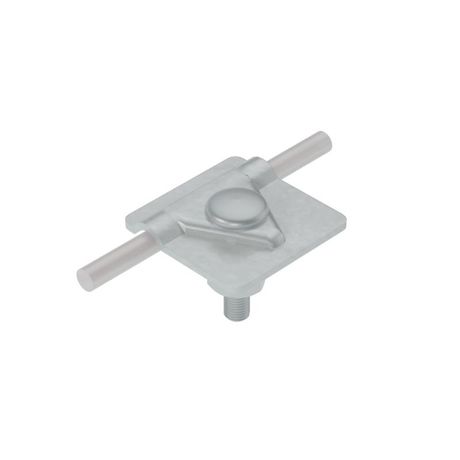

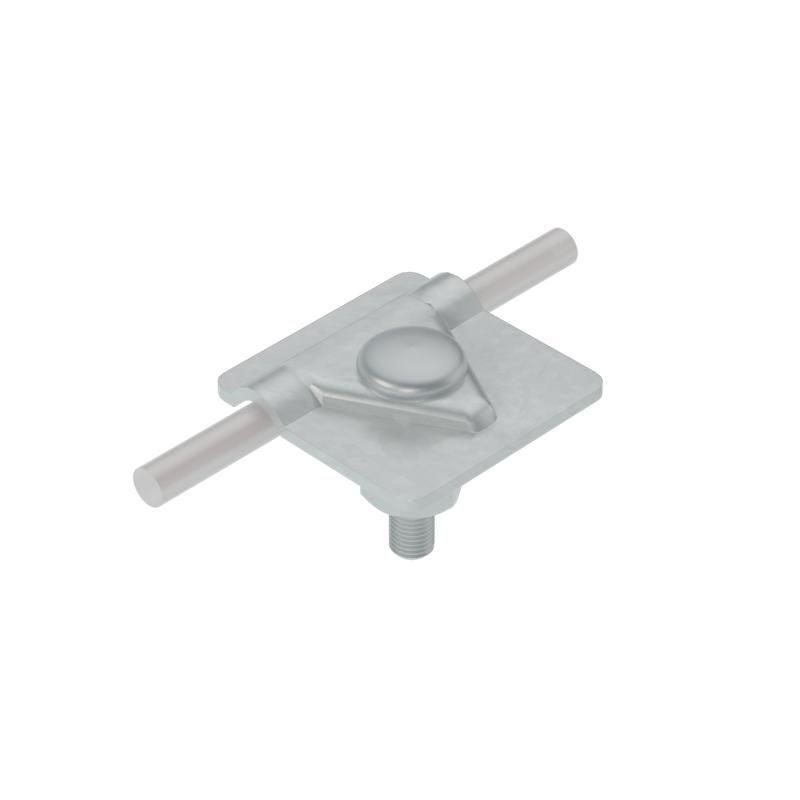

Универсальный соединитель для прутка Ø 5-10 мм с 1 пластиной 40х40 HD | USM-D5-10 КМ-профиль MA0288

Универсальный соединитель для прутка 5–10 мм с одной пластиной 40×40 мм HD USM-D5-10 от КМ-Профиля - это надёжный зажим для создания электрического контакта между металлическим прутком и стальной конструкцией, например, кровлей или несущими элементами. Применяется в системах заземления, особенно там, где важна устойчивость к коррозии.

Назначение и область применения

Соединитель HD USM-D5-10 предназначен для формирования электрического контакта между круглым проводником диаметром 5–10 мм и плоскими стальными поверхностями - такими как кровельное железо, фермы, опоры или другие элементы стальных конструкций. Он используется в составе систем заземления, в частности, в рамках решения AURAFORT®, чтобы обеспечить непрерывный токоотвод от внешних устройств к основному контуру заземления. Подходит для установки на открытых площадках, в условиях повышенной влажности и в средах с низкой химической агрессивностью.

Технические характеристики

• Тип: Соединительный зажим с одной контактной пластиной
• Диапазон диаметров проводника: 5–10 мм
• Размер контактной пластины: 40 × 40 мм
• Материал корпуса: сталь
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89
• Крепёж: винт с шестигранной головкой
• Класс corrosion-устойчивости: соответствует ГОСТ 15150-69 (умеренная и слабая коррозионная активность)

Совместимость и монтаж

HD USM-D5-10 совместим с любыми круглыми проводниками диаметром от 5 до 10 мм - это могут быть медные, стальные или омеднённые прутки, используемые в системах молниезащиты и заземления. Для монтажа требуется доступ к поверхности стальной конструкции, куда будет закреплена пластина. Винт с шестигранной головкой затягивается гаечным ключом подходящего размера. Обеспечьте плотный контакт между пластиной и основанием - зачистите поверхность от краски, ржавчины или оксидов перед установкой. Диаметр отверстия под винт рассчитан под стандартную резьбу M8.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (климатическое исполнение UHL1 - для умеренного и холодного климата, с низкой загрязнённостью воздуха). Горячее цинкование гарантирует долговременную защиту от коррозии даже при постоянном воздействии влаги. Соответствие стандартам позволяет использовать соединитель в системах, требующих соблюдения норм безопасности по заземлению.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Долговечность за счёт горячего цинкования - срок службы увеличен в 2–3 раза по сравнению с гальванизированными аналогами
• Простота монтажа: один винт, одна пластина, минимальный набор инструментов
• Поддерживает стабильный электрический контакт даже при температурных колебаниях
• Не требует специального обслуживания после установки

Ограничения применения

• Не предназначены для использования в агрессивных средах: морской воздух, химические производства, зоны с высоким уровнем кислотных осадков
• Не рекомендован для монтажа в местах с постоянным механическим воздействием (вибрация, удары)
• Не подходит для проводников меньше 5 мм или больше 10 мм - возможен плохой контакт и перегрев
• Запрещается применять в качестве изоляционного элемента - он исключительно для токопроводящих соединений

Примеры использования

• Соединение вертикального заземлителя (прутка Ø8 мм) с кровельным профилированным листом
• Объединение нескольких участков стального каркаса в единый контур заземления
• Формирование точки присоединения для молниеприёмника к стальным балкам здания
• Монтаж в промышленных цехах, на элеваторах, на крыше складских комплексов

Практические советы

• Перед установкой проверьте диаметр прутка - он должен точно попадать в диапазон 5–10 мм. Недостаточное прилегание снижает проводимость.
• При монтаже на металл с антикоррозийным покрытием (например, порошковая окраска) обязательно удалите слой в месте контакта пластины.
• Затягивайте винт равномерно, без перекоса - это предотвращает деформацию пластины и потерю контакта.
• Для контроля качества соединения можно использовать тестер сопротивления - допустимый показатель менее 0,1 Ом.
• HD USM-D5-10 от КМ-Профиля - единственный вариант в этом классе, который сохраняет целостность покрытия при многократной сборке/разборке. Не заменяйте его на самодельные крепления.
