Универсальный соединитель для прутка Ø 5-10 мм с 2 пластинами 40х40 HD | 2USM-D5-10 КМ-профиль MA0283

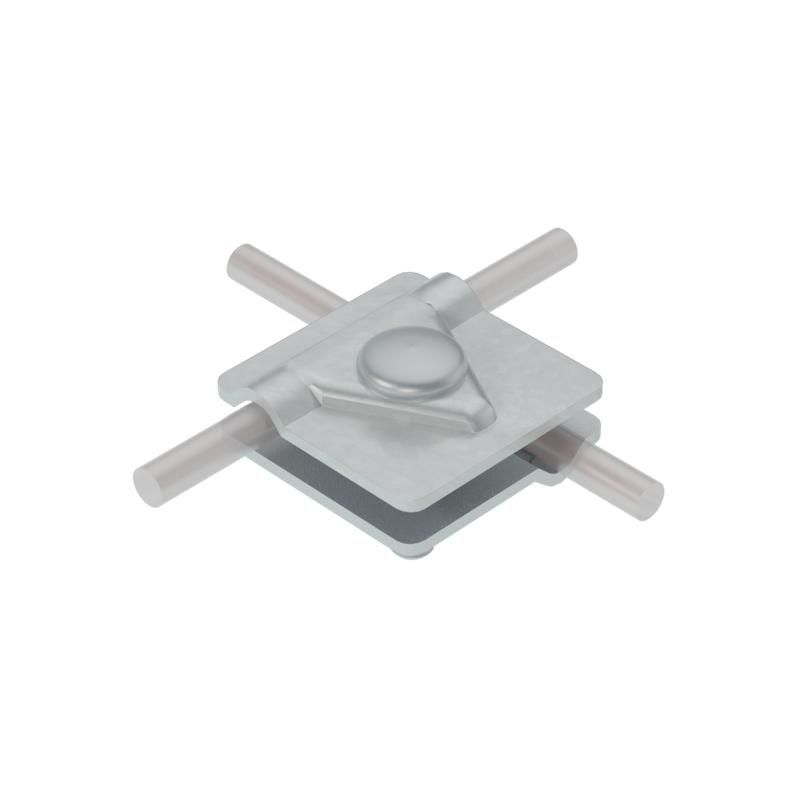

Универсальный соединитель для прутка 5–10 мм с двумя пластинами 40×40 мм от бренда КМ-Профиль (арт. ma0283) предназначен для надёжного электрического соединения металлических элементов в системах заземления, особенно там, где требуется сочетание круглого прутка и плоской стальной поверхности, например, кровельного железа.

Назначение и область применения

Этот соединитель используется в составе системы AURAFORT® для формирования непрерывного контура заземления. Он связывает круглый проводник диаметром 5–10 мм с плоскими стальными деталями - такими как кровельное железо, фермы, опоры или другие элементы стальных конструкций. Применяется при устройстве термокомпенсационных соединений, когда важно обеспечить постоянную электрическую связь между различными типами проводников.

Технические характеристики

• Тип: Соединительный зажим с двумя контактными пластинами 40×40 мм
• Диапазон диаметров прутка: 5–10 мм
• Материал корпуса: Сталь
• Защитное покрытие: Горячее цинкование по ГОСТ 9.307-89
• Крепёж: Болты с шестигранной головкой
• Работает в условиях повышенной влажности, на улице и в слабокоррозийной среде
• Соответствует требованиям ГОСТ 15150-69 (климатическое исполнение UHL)

Совместимость и монтаж

Соединитель совместим с любыми стальными поверхностями толщиной до 3–4 мм, которые можно просверлить под болт M8–M10. Для установки необходимо:

1. Закрепить одну пластину на стальной основе (кровля, рама, профиль) с помощью двух болтов;
2. Вставить пруток диаметром 5–10 мм в отверстие второй пластины;
3. Затянуть два болта равномерно, чтобы обеспечить плотный контакт без деформации прутка.

Не используйте инструменты с большими усилиями - перегрузка может повредить резьбу или вызвать трещины в оцинкованном слое.

Безопасность и стандарты

Изделие соответствует ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (эксплуатация в умеренно холодном и влажном климате). Материал и покрытие обеспечивают долговременную безопасность при работе под напряжением в системах защиты от удара током. Наличие оцинкованного слоя снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая механическая прочность благодаря стальному основанию и массивным пластинам
• Устойчивость к внешним воздействиям за счёт горячего цинкования - срок службы увеличен в 2–3 раза по сравнению с гальванизированными аналогами
• Универсальная форма позволяет использовать один тип изделия для множества задач - от крыши до фундамента
• Легкий контроль качества сборки: затяжка болтов визуально контролируется, контакт проверяется щупом

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (промышленные цеха с кислотами, щелочами, солями)
• Не рекомендовано применение в местах с постоянным погружением в воду - хотя цинк защищает, длительная влага способна вывести её из строя через 5+ лет
• Подходит только для сталей; не работает с медью, алюминием или неметаллическими материалами
• Требуется предварительная подготовка поверхности: жир, краска, ржавчина должны быть удалены перед монтажом

Примеры использования

• Связка стального прутка с кровлей здания для создания вертикального заземляющего контура
• Объединение арматуры фундамента с наружной заземляющей сетью через стальные колонны
• Формирование перехода от круглого заземлителя к плоскому стальному профилю в системе молниезащиты
• Соединение трубопровода с конструкцией антенного мачты

Практические советы

• Перед установкой протестируйте соответствие диаметра прутка - слишком тонкий (менее 5 мм) будет люфтить, слишком толстый (более 10 мм) не войдёт
• Выбирайте болты класса прочности 8.8 и выше - они лучше воспринимают нагрузку при затяжке
• Проверьте момент затяжки: достаточно 10–15 Нм. Перетягивание опаснее недотяги
• На открытых участках после монтажа желательно смазать места соединения специальной антикоррозийной paste (например, LUBRIPLATE)
• Артикул ma0283 от КМ-Профиль часто используют в паре с зажимами типа ZK-10 - запаситесь ими для комплексного решения
