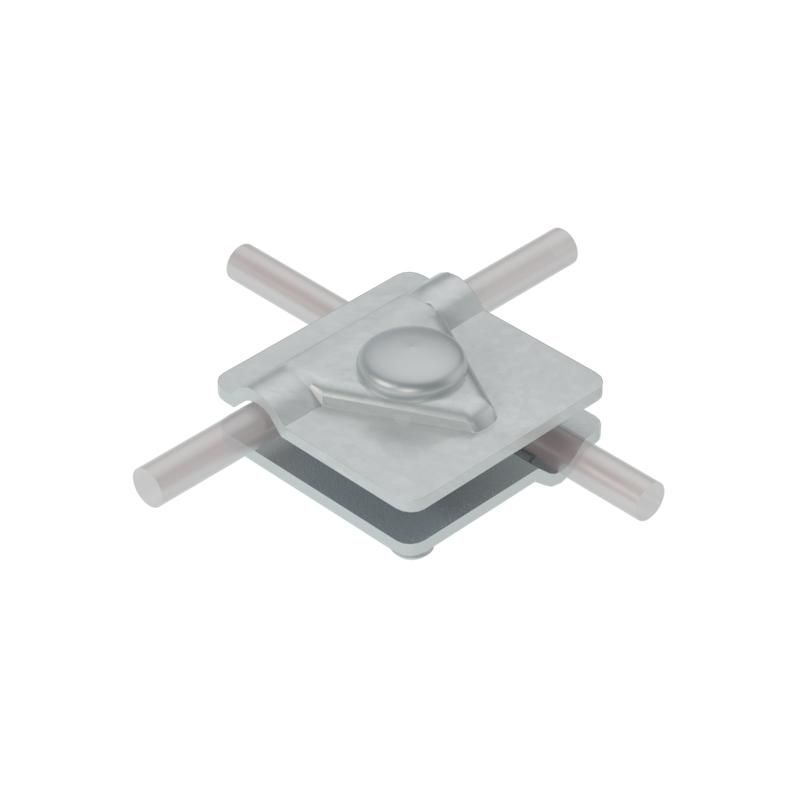

Соединитель универсальный 2USM-D5-10 для прутка d5-10мм с 2 пластинами 40х40мм сталь КМ MA0281 КМ-Профиль

Универсальный соединитель для прутка d5–10 мм с двумя пластинами 40×40 мм от бренда КМ-Профиль (артикул ma0281) используется для надёжного электрического соединения круглого заземляющего проводника с металлическими конструкциями, такими как кровельное железо или стальные профили. Этот элемент является частью системы AURAFORT® и обеспечивает формирование непрерывного контура заземления.

Назначение и область применения

Соединитель ma0281 предназначен для создания электрического контакта между прутком диаметром 5–10 мм и плоскими стальными элементами - например, кровлей, фермами, несущими конструкциями. Он применяется в системах молниезащиты и заземления, особенно там, где требуется соединить круглый проводник с тонколистовой сталью. Подходит для внутренней установки и наружного монтажа в условиях умеренного и сухого климата.

Технические характеристики

• Диапазон диаметров прутка: 5–10 мм
• Размер контактных пластин: 40 × 40 мм
• Материал: оцинкованная сталь (электрохимическое цинкование)
• Фиксация: болтовое соединение
• Климатическое исполнение: УХЛ (по ГОСТ 15150-69) - для работы в помещениях и в слабоагрессивных внешних средах

Совместимость и монтаж

Соединитель ma0281 совместим с любыми прутками из меди, стали или алюминия диаметром 5–10 мм, а также с любой стальной конструкцией толщиной до 3 мм. Для монтажа необходимо:

• Закрепить две пластины к поверхности конструкции (например, кровле) с помощью болтов M8 или аналогичных;
• Вставить пруток в центральное отверстие и затянуть гайкой с шайбой;
• Обеспечить плотный контакт между пластинами и основанием - перед установкой зачистите поверхность от краски, ржавчины и грязи.

Не используйте соединитель для многожильных кабелей - он рассчитан исключительно на сплошные прутки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ. Материал - оцинкованная сталь - обеспечивает антикоррозийную защиту в условиях сухого воздуха и умеренной влажности. Соответствует нормам для систем молниезащиты и заземления согласно ПУЭ и СП 30.13330.

Преимущества

• Универсальная форма позволяет использовать один тип соединителя для различных диаметров прутка (5–10 мм);
• Электрохимическое цинкование повышает долговечность по сравнению с горячим цинкованием в условиях низкой агрессивности;
• Простая сборка требует минимума инструментов - обычный ключ и отвёртка;
• Стандартные размеры пластин обеспечивают равномерное распределение тока и снижают риск перегрева.

Ограничения применения

• Не рекомендован для постоянного воздействия воды, солевых туманов или химически активных паров - материал не выдерживает сильную агрессию;
• Не подходит для монтажа в высокотемпературных зонах (более +70 C);
• Не предназначена для соединения медных или алюминиевых жил - только цельнометаллический пруток;
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации.

Примеры использования

• Соединение заземляющего прутка с желобом или фальцевой крышей здания;
• Подключение вертикального стержня молниеотвода к стальному каркасу ангаров или промышленных площадок;
• Создание контура заземления в административных и складских зданиях с металлической кровлей.

Практические советы

• Перед установкой проверьте диаметр прутка - он должен точно попадать в диапазон 5–10 мм, иначе контакт будет нестойким;
• При монтаже на кровлю используйте герметик на основе силикона вокруг болтовых отверстий, чтобы предотвратить протечки;
• Проверяйте контактный переход через год после установки - при необходимости подтягивайте болты;
• Соединитель ma0281 от КМ-Профиль лучше всего сочетается с другими элементами системы AURAFORT®, чтобы сохранить целостность всей системы заземления.
