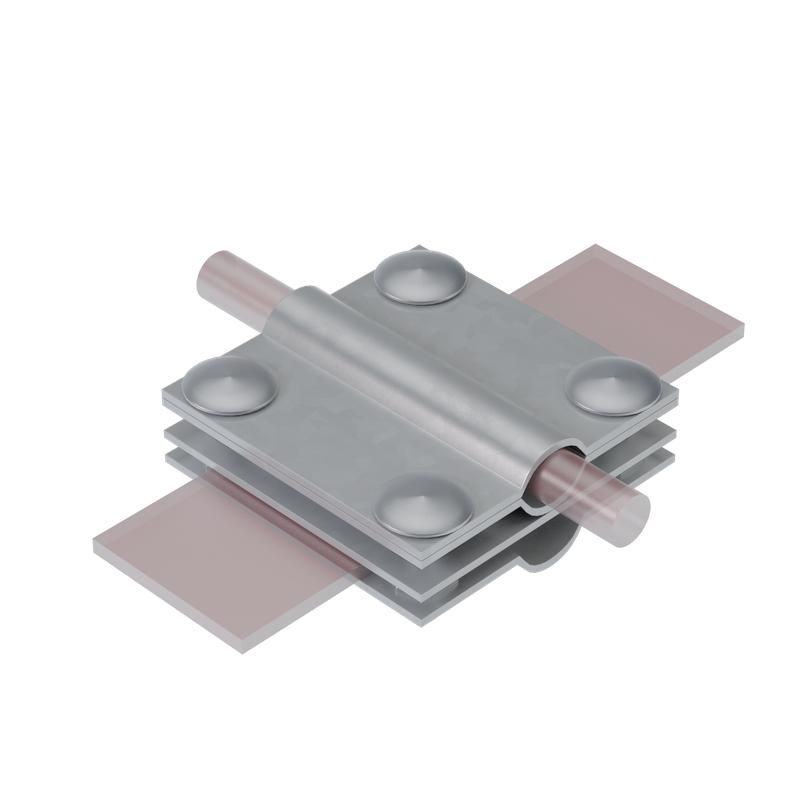

Соединитель заземляющий 4SZ-D5-12-D10-20-B40 HD для прутка d5-12мм стержня d10-20мм полосы до 40мм с 4 пластинами сталь гор. оцинк. КМ MA0348 КМ-Профиль

Соединитель заземляющий 4SZ-D5-12-D10-20-B40 HD от КМ-Профиль предназначен для надёжного электрического соединения между вертикальным заземляющим стержнем и горизонтальным проводником - прутком или полосой - в системе молниезащиты. Изделие выполнено из горячеоцинкованной стали и рассчитано на длительную работу в условиях повышенной влажности и открытого воздуха.

Назначение и область применения

Соединитель заземляющий 4SZ-D5-12-D10-20-B40 HD применяется для соединения вертикального заземляющего стержня с горизонтальной шиной в контуре молниезащиты. Он обеспечивает непрерывный токопроводящий путь от молниеотвода к земле. Подходит для установки в грунте, на фундаментах, вблизи стен зданий и в других местах, где требуется прочное и долговечное соединение проводников.

Технические характеристики

• Поддерживаемые проводники: пруток диаметром 5–12 мм, стержень диаметром 10–20 мм, полоса шириной до 40 мм
• Количество прижимных пластин: 4
• Материал корпуса: сталь, оцинкованная методом горячего погружения
• Стандарт оцинковки: ГОСТ 9.307-89
• Рабочая среда: умеренно влажная, слабокоррозийная, под открытым небом
• Климатическое исполнение: УХЛ по ГОСТ 15150-69

Совместимость и монтаж

Соединитель 4SZ-D5-12-D10-20-B40 HD совместим с любыми металлическими проводниками, соответствующими указанным размерам. Для монтажа необходимо:

• Установить стержень и пруток/полосу в соответствующие пазы
• Зафиксировать каждый проводник двумя болтами через прижимные пластины
• Затянуть болты равномерно, чтобы избежать перекоса и повреждения покрытия
• Не использовать инструменты с острыми краями, которые могут нарушить цинковый слой

Изделие не требует сварки - всё соединение выполняется механически, что позволяет легко демонтировать и заменять элементы системы.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 9.307-89 (горячее цинкование)
• Климатическое исполнение УХЛ - допущено к применению в условиях температур от −40C до +40C
• Обеспечивает низкое переходное сопротивление при правильном монтаже
• Не содержит свинца и других токсичных компонентов

Преимущества

• Горячее цинкование гарантирует долгую защиту от коррозии даже при постоянном контакте с влагой
• Четыре прижимные пластины обеспечивают надёжный контакт с несколькими типами проводников одновременно
• Механическая фиксация исключает необходимость сварки - снижает риск повреждения антикоррозийного покрытия
• Высокая ремонтопригодность: можно заменить один элемент без демонтажа всей системы

Ограничения применения

• Не предназначена для использования в агрессивных химических средах (например, рядом с промышленными выбросами, кислотами, щелочами)
• Не рекомендуется для монтажа в почвах с высокой солёностью или в зонах с частыми химическими загрязнениями
• Не следует применять в качестве основного проводника - только как соединительный элемент между уже установленными проводниками
• Полоса должна иметь толщину, достаточную для передачи тока молнии; тонкие ленты менее 2 мм могут деформироваться при затяжке

Примеры использования

• Связь вертикального заземляющего стержня с горизонтальной полосой вокруг здания
• Присоединение стержня молниеотвода к контуру заземления в коттедже или производственном цехе
• Монтаж в системах защиты объектов с высокой плотностью людей: школы, больницы, АЭС
• Использование в сельскохозяйственных постройках, где есть высокая влажность и перепады температур

Практические советы

• Перед монтажом проверьте соответствие диаметров проводников - отклонение более чем на 1 мм может снизить контактное давление
• После сборки протестируйте сопротивление соединения мегаомметром - оно должно быть ниже 0,1 Ом
• При установке в грунт используйте бетонную подушку или песчаную подсыпку, чтобы предотвратить оседание и перекос
• Не закрывайте соединитель герметиком - он не нуждается в дополнительной изоляции, а цинк сам защищает от влаги
• При использовании нескольких таких соединителей в одной системе - выравнивайте все точки по уровню, чтобы избежать напряжённых состояний в проводниках
