Пассивный инфракрасный детектор движения для внутреннего монтажа; 1NO 10A (контакт без потенциала); питание 24В АC/DC | 183100240300 Finder 18.31.0.024.0300

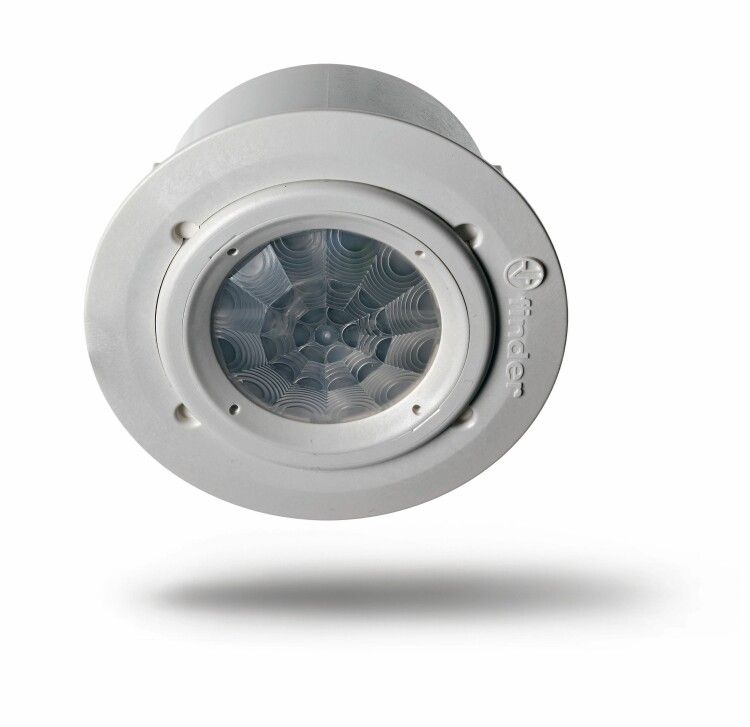

Детектор движения Finder 18.31.0.024.0300 — это скрытый PIR-датчик для внутренней установки, работающий от 24 В переменного или постоянного тока. Он управляет нагрузкой до 10 А через контакт без потенциала, что делает его подходящим для систем автоматического освещения, HVAC и других задач, где важна надёжная реакция на движение без избыточного шума.

Назначение и область применения

Детектор движения Finder 18.31.0.024.0300 предназначен для автоматического включения света или другого оборудования при обнаружении движения человека в помещении. Подходит для офисов, жилых комнат, коридоров, складских помещений и зон с ограниченным доступом. Благодаря скрытому монтажу и белому матовому корпусу легко интегрируется в потолочные конструкции без визуального воздействия.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) — реагирует на тепло тела человека
• Рабочее напряжение: 24 В AC/DC — совместим с большинством слаботочных систем управления
• Коммутируемый ток: 10 А, максимальная мощность: 1000 Вт — позволяет управлять лампами, нагревательными элементами, маломощными двигателями
• Пусковой ток: до 20 А — выдерживает кратковременные броски тока при включении люминесцентных и светодиодных светильников
• Контакты: один нормально открытый (1NO), без потенциала — безопасен для подключения к любым цепям управления
• Управляющий ток: 10 мА — минимальная потребляемая мощность, снижает нагрузку на контроллер
• Время задержки: 10–12 секунд — после прекращения движения датчик сохраняет включение на короткий срок
• Порог освещённости: 5–350 лк — срабатывает только при недостаточном уровне света, предотвращает ложные включения днём
• Угол обзора: 360° — обеспечивает равномерное покрытие всей площади помещения
• Температурный диапазон: –10…+50 °C — работает в типичных условиях внутри зданий
• Защита: IP40 — защищён от предметов больше 1 мм, но не от воды; подходит только для сухих помещений
• Материал корпуса: пластик, без галогенов — экологически безопасен, не выделяет токсичных веществ при повреждении
• Цвет: белый, матовая отделка — маскируется под потолочные системы
• Ступенчатый мониторинг: да — датчик анализирует уровень активности, чтобы отличить людей от животных
• Зона для животных: да — исключает ложные срабатывания от кошек и собак до определённого размера
• Подходит для ёмкостной нагрузки (C-нагрузка): да — может работать с конденсаторными источниками питания и LED-драйверами
• Частота: 50/60 Гц — универсальное применение в сетях Европы и США
• Подключение: винтовые клеммы — удобны для быстрого монтажа и проверки соединений
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный климат с возможностью колебаний температуры и влажности

Совместимость и монтаж

Детектор движения Finder 18.31.0.024.0300 проектировался для скрытого монтажа в потолочные ниши, подвесные конструкции или короба. Для установки требуется подготовленное отверстие соответствующего размера — рекомендуется использовать шаблон производителя. Кабели подключаются к винтовым клеммам: L/N — питание, COM/NO — выход на нагрузку. Обязательно соблюдать полярность при использовании DC. Монтаж на потолке допустим и предпочтителен — так достигается максимальный угол обзора 360°. Не требует внешних антенн или регулировок — всё настроено заводски.

Безопасность и стандарты

Детектор движения Finder 18.31.0.024.0300 соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасную коммутацию нагрузок и долговечность контактов. Конструкция исключает риск возгорания при работе с индуктивными и ёмкостными нагрузками. Отсутствие галогенов в материале корпуса снижает опасность выделения токсичных газов при перегреве.

Преимущества

• Контакт без потенциала — можно подключать к любой системе управления, даже с высоким напряжением на входе
• Функция фильтрации животных — минимизирует ложные срабатывания в домашних и офисных условиях
• Широкий порог освещённости — адаптируется к разному уровню естественного света
• Высокая устойчивость к пусковым токам — надёжно работает с современными LED-светильниками
• Сигнальное устройство — встроенная индикация работы упрощает диагностику
• Скрытое исполнение — не нарушает дизайн интерьера

Ограничения применения

• IP40 — нельзя использовать во влажных помещениях (ванная, кухня, подвал), в местах с повышенной запылённостью или на улице
• Рабочая температура выше +50 °C — не подходит для установки рядом с печами, котлами, вентиляционными каналами с горячим воздухом
• Не имеет механического переключателя — невозможно вручную включить/выключить без внешнего устройства
• Время задержки фиксировано — нельзя изменить на более длинный или короткий интервал
• Не подходит для контроля движения на расстоянии более 10 метров — эффективен только в помещениях до 25–30 м²

Примеры использования

• Автоматическое освещение в офисных коридорах — свет включается при входе, гаснет через 10–12 сек после ухода
• Системы HVAC — включение вентилятора при появлении человека в помещении
• Освещение кладовых и технических помещений — экономия энергии без необходимости кнопок
• Жилые дома — детектор установлен в спальне или гостиной, не срабатывает от домашних животных
• Объекты с низкой проходимостью — склады, архивы, мастерские — датчик включает свет только когда кто-то есть

Практические советы

• Перед монтажом проверьте, что напряжение сети точно 24 В — превышение может повредить датчик
• При установке на потолке избегайте направления чувствительной зоны на окна, радиаторы или источники тепла — это вызывает ложные срабатывания
• Не закрывайте датчик декоративными решётками или панелями — они блокируют инфракрасное излучение
• Если используется с LED-светильниками, убедитесь, что суммарная мощность не превышает 1000 Вт — особенно важно при параллельном подключении нескольких ламп
• При первом включении дайте датчику 1–2 минуты на “разогрев” — он может временно не реагировать на движение
• Для обслуживания используйте только отвёртки с изолированными ручками — хотя контакт без потенциала, лучше соблюдать осторожность
