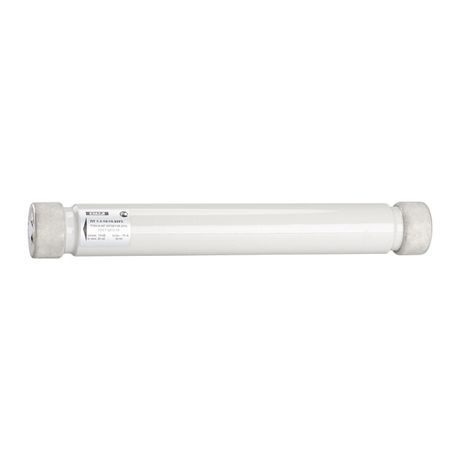

Патрон ПТ 1.1 10кВ 10А 12.5кА У3 КЭАЗ 115289

Патрон ПТ 1.1 10 кВ 10 А 12.5 кА У3 - высоковольтный токоограничивающий патрон от КЭАЗ из серии ПКТ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий в сетях переменного тока 10 кВ. Артикул 115289 соответствует требованиям категории gR и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Патрон ПТ 1.1 10 кВ 10 А 12.5 кА У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения - таких как трансформаторы, реакторы, кабельные линии и комплектные ячейки КРУ. Он применяется там, где требуется быстрое ограничение тока короткого замыкания и надежная изоляция между фазами. Подходит для установки внутри воздушных распределительных устройств (ВРУ) и камер КРУ.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока (AC)
• Номинальный ток: 10 А
• Предельная коммутационная способность: 12,5 кА - максимальный ток короткого замыкания, который патрон может безопасно отключить
• Частота: 50 Гц - совместим с сетями стандарта РФ и стран СНГ
• Тип изделия: токоограничивающий - обеспечивает снижение величины пробивного тока за счет быстрой дугогашения
• Категория применения: gR - класс защиты для ограниченных областей, предназначен для защиты полупроводниковых элементов и чувствительных нагрузок
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищен от воды и пыли - требует установки в закрытом корпусе
• Диаметр: 55 мм - габарит для согласования с местом установки
• Диапазон рабочих температур: от –45 C до +40 C - работает в холодном климате, в том числе вне помещений при условии герметичной камеры
• Климатическое исполнение: У3 - умеренные климатические зоны с возможными колебаниями температуры и повышенной влажностью
• Технология установки: воздух - изделие рассчитано на использование в воздушной среде, без контакта с жидкостями или маслом
• Категория эффективности: общего назначения - универсальное решение для большинства типовых задач защиты

Совместимость и монтаж

Патрон ПТ 1.1 10 кВ 10 А 12.5 кА У3 совместим со штыревыми контактами и держателями, предусмотренными для серии ПКТ завода КЭАЗ. Диаметр 55 мм позволяет использовать его в стандартных держателях, соответствующих этим габаритам. Монтаж выполняется исключительно в закрытых металлических или пластиковых корпусах с уровнем защиты не ниже IP4X. Перед установкой проверьте соответствие типа держателя и механической прочности крепления - недопустимо применение адаптеров или самодельных решений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3–2012 (МЭК 60269-1/-2) для высоковольтных предохранителей категории gR. Применение в соответствии с нормами обеспечивает отказоустойчивую работу и минимизирует риск возгорания при аварийных режимах. Наличие сертификата соответствия подтверждает возможность использования в энергообъектах, регулируемых Ростехнадзором.

Преимущества

• Быстрая реакция на сверхтоки благодаря технологии токоограничения - снижает тепловые повреждения оборудования
• Высокая коммутационная способность (12,5 кА) - гарантирует надежную работу даже при крупных КЗ
• Широкий диапазон температур - допускает эксплуатацию в регионах с суровыми зимами
• Стандартный диаметр 55 мм - легко заменяемый аналог в существующих системах
• Поддерживается сервисной службой КЭАЗ - есть запасные части и документация

Ограничения применения

• Не для постоянного тока (DC) - только для сети переменного тока 50 Гц
• Степень защиты IP20 требует обязательной установки в закрытых щитах - нельзя использовать открытой установкой
• Не рекомендован для частых операций включения/выключения - является одноразовым защитным элементом
• Не подходит для защиты цепей с импульсными нагрузками выше 12,5 кА - необходимо выбирать более мощные модели
• Не следует использовать в помещениях с химически активной средой - материал корпуса не устойчив к агрессивным веществам

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ в КРУ-10 кВ
• Фазовая защита кабельных ответвлений от секционирующих выключателей
• Автоматическая защита реакторов в системах компенсации реактивной мощности
• Щитовые модули для малых подстанций и распределительных пунктов

Практические советы

• Проверяйте целостность корпуса перед установкой - трещины или деформации недопустимы
• При замене всегда используйте оригинальные держатели от КЭАЗ - несовпадение контактов вызывает нагрев и выход из строя
• Учитывайте посадочный диаметр 55 мм при проектировании новых ячеек - он отличается от других серий (например, ПТ-1.2 имеет другой размер)
• После срабатывания патрона обязательно осмотрите держатель и контакты - возможно оплавление поверхности
• Храните в сухом месте при температуре от –20 до +30 C - длительное воздействие влаги снижает изолирующую способность
