Патрон предохранительный ПТ-1.3-10-50-31,5-У3 10кВ 50А 31,5кА КЭАЗ (Курский электроаппаратный завод) 113188

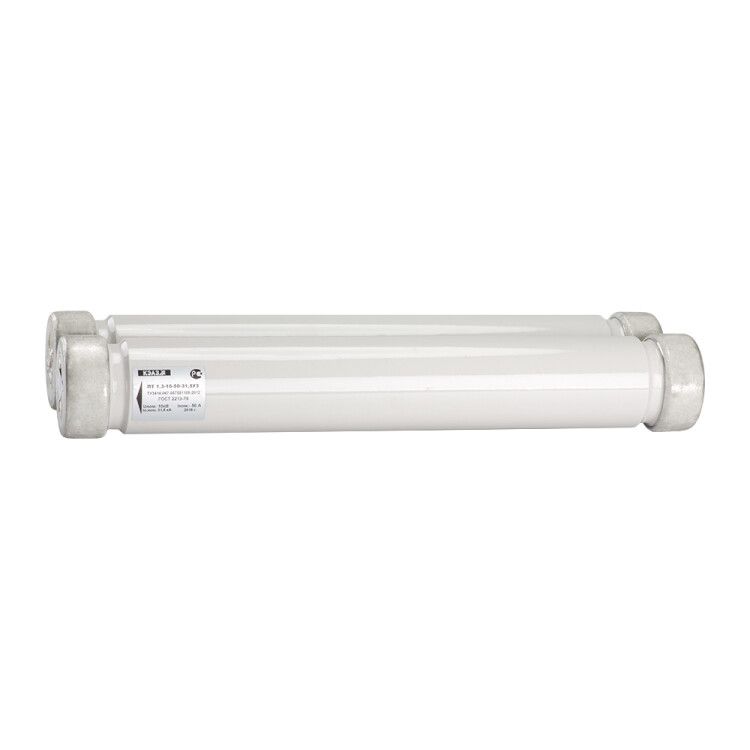

Патрон ПТ-1.3-10-50-31,5-У3 от Кэаз - высоковольтный токоограничивающий патрон из серии ПКТ, предназначенный для защиты распределительных устройств от коротких замыканий и перегрузок в сетях до 10 кВ. Он сочетает надёжную отключаемую способность 31,5 кА и устойчивость к экстремальным температурам, что делает его подходящим для промышленных объектов в условиях сурового климата.

Назначение и область применения

Патрон ПТ-1.3-10-50-31,5-У3 используется для защиты полупроводниковых приборов и оборудования в распределительных устройствах высокого напряжения. Его основная задача - быстрое отключение цепи при аварийном токе, чтобы предотвратить повреждение дорогостоящего оборудования. Применяется в силовых щитах, трансформаторных подстанциях, системах питания промышленных станков и конвейеров, где требуется гарантированная защита от КЗ.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока (AC)
• Номинальный ток: 50 А
• Предельная отключающая способность: 31,5 кА
• Частота сети: 50 Гц
• Тип изделия: токоограничивающий патрон
• Категория применения: gR - защищает чувствительные полупроводниковые элементы от сверхтоков
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C, рассчитан на умеренные и холодные регионы
• Диаметр корпуса: 72 мм
• Метод установки: воздушная - монтаж в открытых распределительных устройствах, без герметичной камеры
• Категория эффективности: общего назначения - универсальное решение для типовых промышленных применений

Совместимость и монтаж

Патрон ПТ-1.3-10-50-31,5-У3 совместим с контактными гнездами, соответствующими стандартам для патронов серии ПКТ. Для правильной установки необходимо использовать зажимы, рассчитанные на диаметр 72 мм и номинальный ток 50 А. Монтаж выполняется в сухих помещениях с хорошей вентиляцией. Подключение проводится через шины или клеммы, допускающие механическую нагрузку. Перед установкой проверьте соответствие класса gR требованиям вашей системы защиты.

Безопасность и стандарты

Изделие соответствует международному требованию категории gR, которая гарантирует селективное и быстрое отключение при коротком замыкании, минимизируя тепловые воздействия на полупроводники. Наличие сертификатов КЭАЗ подтверждает соответствие ГОСТ Р 50030.3 и IEC 60269-1. Отказ от использования в средах с повышенной запылённостью или влагой обязателен - степень защиты IP20 исключает работу вне закрытых щитов.

Преимущества

• Высокая предельная отключающая способность (31,5 кА) обеспечивает безопасность даже при серьёзных авариях
• Работоспособность при низких температурах (-45 C) позволяет применять в северных регионах и на открытом воздухе внутри помещений
• Токоограничивающая технология снижает энергию пробоя, продлевая срок службы связанных компонентов
• Универсальная совместимость с другими изделиями серии ПКТ упрощает замену и обслуживание

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и мелкой пыли
• Не применяется в постоянном токе (DC) - только для переменного тока 50 Гц
• Требуется обязательная фиксация в специализированных держателях; самостабилизирующее крепление невозможно
• Не рекомендован для частых операций включения/выключения - является одноразовым защитным элементом

Примеры использования

• Защита выпрямителей и преобразователей частоты на заводах
• Автоматические выключатели в распределительных пунктах 6–10 кВ
• Щиты управления насосными станциями и вентиляционными комплексами
• Линии питания промышленных печей и сварочных аппаратов

Практические советы

• Выбирая патрон ПТ-1.3-10-50-31,5-У3, всегда сверьте номинальный ток (50 А) с расчетным током нагрузки вашего участка - переоценка может привести к ложным срабатываниям
• Проверяйте целостность контактов перед установкой - окисление или деформация увеличивают риск нагрева
• При замене используйте оригинальные патроны КЭAZ - несовместимые аналоги могут не обеспечивать заявленную отключающую способность 31,5 кА
• Устанавливайте патрон в вертикальном положении, как указано в документации - горизонтальный монтаж влияет на эффективность дугогашения
• Фиксируйте все соединения моментом, указанным в руководстве - недостаточно затянутый контакт вызывает перегрев, слишком сильный - повреждение корпуса
