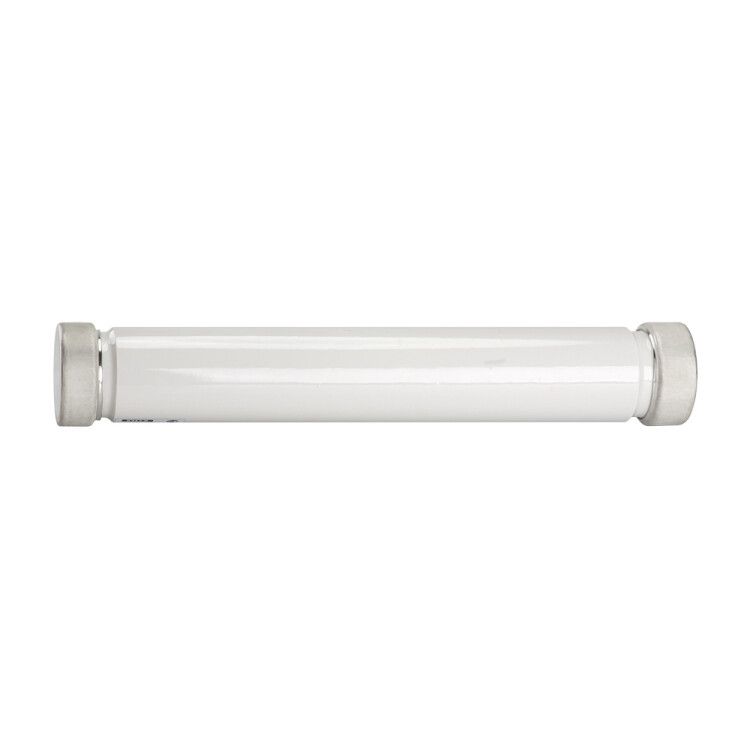

Патрон ПТ 1.2 10кВ 50А 12.5кА У3 КЭАЗ 113181

Патрон ПТ-1.2-10-50-12,5-У3 - высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 10 кВ. Он сочетает надёжную работу при больших токах короткого замыкания и устойчивость к экстремальным температурам, что делает его подходящим решением для промышленных объектов с жесткими условиями эксплуатации.

Назначение и область применения

Патрон ПТ-1.2-10-50-12,5-У3 используется для защиты силового оборудования в распределительных устройствах высокого напряжения - таких как трансформаторы, реакторы, кабельные линии и ячейки КРУ. Его основная задача - быстрое отключение цепи при перегрузках и коротких замыканиях, снижая риск повреждения дорогостоящего оборудования. Применяется в энергообъектах, на производствах, в подстанциях и других местах, где требуется надёжная защита от сверхтоков.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который патрон выдерживает длительно без срабатывания.
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях переменного тока до 10 000 В.
• Предельная коммутационная способность: 12,5 кА - способен безопасно отключить ток короткого замыкания до 12 500 А.
• Тип тока: Переменный, частотой 50 Гц - совместим с промышленными сетями России и стран СНГ.
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, подходит для открытых площадок и неотапливаемых помещений.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе.
• Диаметр: 72 мм - габаритный размер, важен при выборе места монтажа и совместимости с держателями.
• Категория применения: gR - соответствует международному стандарту IEC 60269, предназначен для защиты кабелей и оборудования от перегрузок и КЗ.
• Технология установки: Воздушная - монтируется в изолированных воздушных средах, не для погружения в масло или газ.

Совместимость и монтаж

Патрон ПТ-1.2-10-50-12,5-У3 совместим с держателями, предназначенными для изделий серии ПКТ/ПТ от КЭАЗ. Для правильной установки необходимо использовать только рекомендованные контактные элементы с аналогичным диаметром посадочного отверстия - 72 мм. Монтаж выполняется в сухих, хорошо проветриваемых помещениях с исключением попадания влаги и пыли. Подключение осуществляется через верхние и нижние зажимы, соблюдая полярность (если указана в документации держателя).

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60269-1 и IEC 60269-4 для категории gR. Произведено в соответствии с ГОСТ Р 50030.3 и сертифицировано для работы в условиях РФ. Отличается гарантированной дугогашущей способностью, минимизирующей риск возгорания и выброса горячих частиц. После срабатывания патрон подлежит обязательной замене - восстановлению не подлежит.

Преимущества

• Высокая коммутационная способность (12,5 кА) обеспечивает защиту даже при крупных аварийных токах.
• Токоограничивающая технология снижает энергию, проходящую через оборудование при КЗ, продлевая срок службы связанных компонентов.
• Устойчивость к широкому диапазону температур позволяет применять патрон в холодных регионах и на открытых подстанциях.
• Серия ПКТ/ПТ от КЭАЗ имеет проверенную надёжность в промышленных системах более чем 30 лет.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Степень защиты IP20 не допускает использование во влажных, запылённых или наружных условиях без дополнительной оболочки или шкафа.
• Не подходит для защиты маломощных нагрузок ниже 50 А - для них используются другие типы предохранителей.
• Требуется точное соответствие диаметра 72 мм - несовместим с держателями других производителей без адаптеров.

Примеры использования

• Защита трансформаторов 6–10 кВ на промышленных предприятиях.
• Ячейки КРУ-10 кВ в распределительных пунктах ЖКХ и метрополитена.
• Линии питания насосных станций, вентиляционных установок и конвейеров с высокой мощностью.
• Подстанции в северных регионах, где необходима работа при температурах ниже -30 C.

Практические советы

• Перед установкой всегда проверяйте целостность патрона - трещины, деформации или следы механического воздействия недопустимы.
• При замене используйте только оригинальные патроны ПТ-1.2-10-50-12,5-У3 от КЭАЗ - аналоги могут не обеспечивать заявленную коммутационную способность.
• Убедитесь, что держатель имеет достаточную механическую прочность и правильно затянут - слабый контакт вызывает нагрев и выход из строя.
• После срабатывания обязательно осмотрите всю цепь: возможно, произошло повреждение кабелей, контактов или самого оборудования.
• Храните патроны в сухом месте, избегая перепадов влажности - даже в неработающем состоянии они чувствительны к конденсату.
