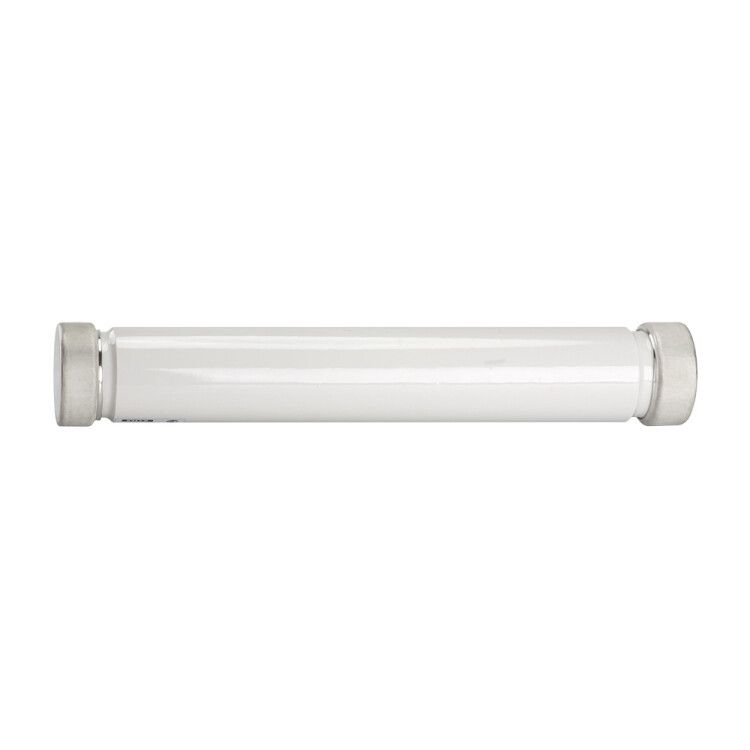

Патрон ПТ 1.2 10кВ 50А 31.5кА С У3 КЭАЗ 231488

Патрон ПТ-1.2-10-50-31,5-С-У3 от КЭАЗ - высоковольтный токоограничивающий патрон, предназначенный для защиты полупроводниковых устройств от коротких замыканий и перегрузок в распределительных системах переменного тока 10 кВ. Артикул 231488 соответствует серии ПТ и используется в промышленных энергообъектах.

Назначение и область применения

Патрон ПТ-1.2-10-50-31,5-С-У3 применяется в качестве элемента защиты в высоковольтных распределительных устройствах. Он обеспечивает быстрое отключение цепи при аварийных токах - коротком замыкании или значительной перегрузке. Особенно эффективен при защите чувствительных полупроводниковых приборов, таких как силовые транзисторы, выпрямители и преобразователи частоты. Подходит для установки в ячейках КРУ, комплектных трансформаторных подстанциях и других объектах с напряжением до 10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока (AC)
• Номинальный ток: 50 А
• Предельная коммутационная способность: 31,5 кА
• Частота сети: 50 Гц
• Тип изделия: Токоограничивающий патрон
• Категория применения: gR - защита полупроводниковых приборов
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы при температуре от –45 C до +40 C
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Диаметр: 72 мм
• Метод установки: Монтаж в воздушной среде

Совместимость и монтаж

Патрон ПТ-1.2-10-50-31,5-С-У3 совместим с предохранителями серии ПКТ и ПТ, имеющими аналогичные габариты и электрические параметры. Для монтажа требуется специализированный держатель или контактная система, рассчитанная на диаметр 72 мм и класс напряжения 10 кВ. Установка допускается только в изолированных камерах или герметичных щитах - благодаря степени защиты IP00 патрон не имеет собственной защиты от пыли, влаги и случайного контакта. Перед установкой проверьте соответствие зазора между фиксирующими элементами и корпусом патрона.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60282-1 и выполнено в категории «общего назначения». Применение категории gR гарантирует селективную работу с полупроводниковыми устройствами - патрон ограничивает энергию КЗ так, чтобы не повредить чувствительные компоненты. Соответствие нормам позволяет использовать его в промышленных сетях, регулируемых правилами ПУЭ и ГОСТ Р 50030.3.

Преимущества

• Высокая предельная коммутационная способность - 31,5 кА - обеспечивает надежное отключение даже при крупном КЗ
• Токоограничивающая технология снижает тепловую и механическую нагрузку на оборудование после срабатывания
• Широкий диапазон рабочих температур (-45…+40 C) позволяет применять в холодных регионах и на открытых площадках внутри помещений
• Совместимость со стандартными предохранителями серии ПКТ и ПТ упрощает замену и обслуживание

Ограничения применения

• Не предназначен для установки вне защитного корпуса - степень защиты IP00 исключает использование на открытом воздухе или в сырых помещениях без дополнительной изоляции
• Подходит только для переменного тока; не работает в цепях постоянного тока
• Не рекомендован для защиты обычных двигателей или осветительных нагрузок - оптимизирован именно для полупроводниковой аппаратуры
• Требует точного подбора предохранителя по току и времени-токовой характеристике; неверный выбор снижает эффективность защиты

Примеры использования

• Защита выходных модулей частотных преобразователей на промышленных конвейерах
• Фазовая защита вводных ячеек КРУ-10 кВ на заводах с мощными электропечами
• Ограничение токов КЗ перед силовыми диодными мостами в системах UPS
• Комплексная защита в трансформаторных подстанциях с полупроводниковыми выключателями

Практические советы

• При замене всегда используйте оригинальные предохранители того же типа и класса - несовместимые элементы могут не сработать или вызвать взрыв патрона
• Перед установкой проверьте наличие трещин, деформаций или следов нагрева на корпусе ПТ-1.2-10-50-31,5-С-У3 - даже малейшие повреждения недопустимы
• Убедитесь, что посадочные места в держателе имеют диаметр 72 мм и достаточное усилие фиксации - слабый контакт увеличивает риск перегрева
• При работе в условиях повышенной запыленности обязательно используйте дополнительные кожухи или герметичные камеры - внутренние контакты не защищены от пыли
• Регистрируйте срок службы каждого патрона - хотя он не имеет механического износа, многократные срабатывания снижают надежность
