Патрон токоограничивающий ПТ-1.2-6-50-31.5-У3 6кВ 50А 31.5кА КЭАЗ 113177

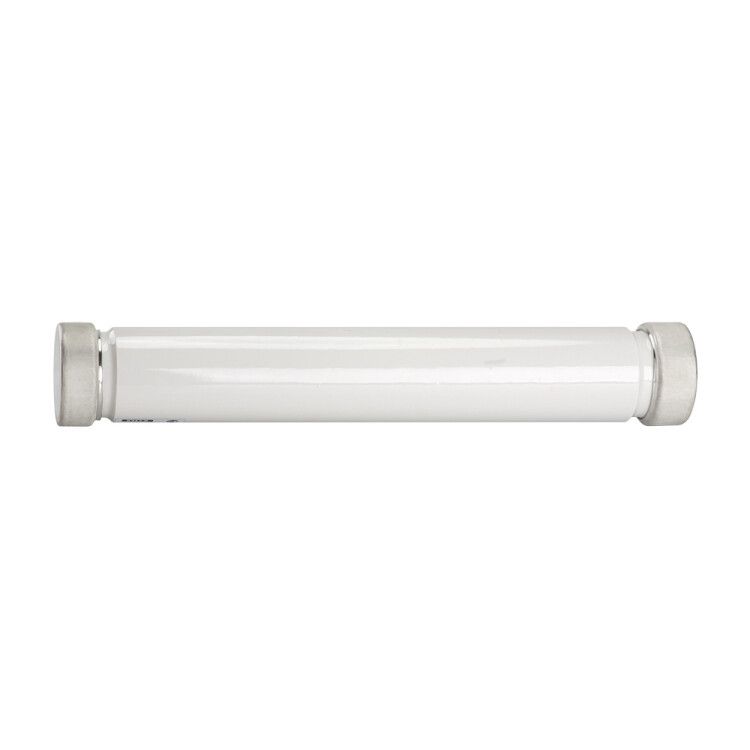

Патрон ПТ 1.2 6 кВ 50 А 31.5 кА У3 - высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств от сверхтоков в сетях до 6 кВ. Применяется в составе предохранителей серии ПКТ и ПТ.

Назначение и область применения

Патрон ПТ 1.2 6 кВ 50 А 31.5 кА У3 используется для быстрого отключения повреждённых участков в высоковольтных электрических цепях. Он защищает оборудование - трансформаторы, кабели, шины - от последствий коротких замыканий и перегрузок. Подходит для установки в распределительных устройствах (РУ) 6 кВ промышленных объектов, энергообъектов и подстанций.

Технические характеристики

• Номинальное напряжение: 6 кВ переменного тока - рассчитан на работу в сетях среднего напряжения.
• Номинальный ток: 50 А - максимальный постоянный ток, который патрон выдерживает без срабатывания.
• Предельная отключающая способность: 31,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Частота: 50 Гц - совместим с промышленными сетями России и стран СНГ.
• Категория применения: gR - предназначен для защиты силового оборудования от коротких замыканий и перегрузок.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе.
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, подходит для умеренного климата, включая неотапливаемые помещения.
• Диаметр: 72 мм - габаритный размер, важен при проектировании места установки.
• Технология установки: воздушная - монтируется в изолированных воздухом камерах, без погружения в масло или газ.
• Категория эффективности: общего назначения - универсальное решение для большинства типовых задач защиты.

Совместимость и монтаж

Патрон ПТ 1.2 6 кВ 50 А 31.5 кА У3 совместим с держателями и контактными системами, предусмотренными для серии ПКТ и ПТ от КЭАЗ. Монтаж выполняется в изолирующих щитах или ячейках РУ-6 кВ. Обязательно соблюдать требования к заземлению и изоляции контактов. Для замены требуется отключение питания и применение средств защиты согласно ПТБ. Диаметр 72 мм определяет посадочные размеры - проверьте соответствие гнезд держателя перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1 для высоковольтных предохранителей. Категория применения gR гарантирует селективную работу с другими защитными устройствами. Отключение происходит за доли миллисекунды, что снижает риск возгорания и повреждения оборудования.

Преимущества

• Высокая отключающая способность (31,5 кА) обеспечивает надёжную защиту даже при серьёзных авариях.
• Токоограничивающая технология снижает энергию короткого замыкания, защищая кабели и аппараты от термических и механических нагрузок.
• Устойчивость к широкому диапазону температур позволяет использовать в холодных регионах и на открытых площадках.
• Простая замена после срабатывания - не требует сложного обслуживания.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влаги или химически активной среде - степень защиты IP20 не обеспечивает герметичность.
• Не предназначен для частых операций включения/выключения - является одноразовым защитным элементом.
• Требует наличия специализированного держателя и правильной фиксации - некорректная установка может вызвать пробой или нагрев.
• Не рекомендован для использования в сетях постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Защита трансформаторов 6/0,4 кВ на промышленных предприятиях.
• Охрана кабельных линий 6 кВ в цехах, на насосных станциях и в горнодобывающей отрасли.
• Функциональный элемент в ячейках КРУ-6 кВ с предохранительно-выключательными комбинациями.
• Замена старых предохранителей типа ПКТ в модернизируемых подстанциях.

Практические советы

• Перед установкой проверьте целостность патрона - трещины, деформации или следы перегрева недопустимы.
• Используйте только оригинальные держатели от КЭАЗ - несовместимые комплектующие нарушают электрическую и механическую надёжность.
• При замене всегда используйте изолирующие перчатки и инструмент с классом защиты 10 кВ.
• Учёт посадочного диаметра 72 мм обязателен - неверный размер приведёт к плохому контакту и перегреву.
• После срабатывания патрон ПТ 1.2 6 кВ 50 А 31.5 кА У3 необходимо заменить полностью - восстановление невозможно.
