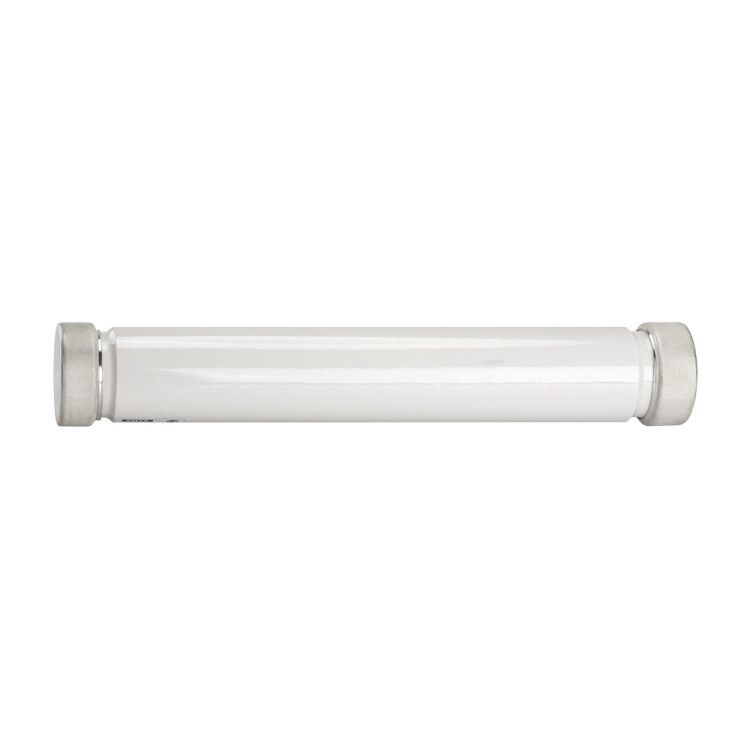

Патрон ПТ 1.2 6кВ 50А 31.5кА С У3 КЭАЗ 231507

Патрон ПТ-1.2-6кВ-50А-31.5кА-С-У3 - это токоограничивающий высоковольтный патрон от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Он сочетает надёжную работу при больших токах короткого замыкания и устойчивость к экстремальным температурам, что делает его подходящим решением для промышленных объектов. Артикул 231507 соответствует серии ПТ.

Назначение и область применения

Патрон ПТ-1.2-6кВ-50А-31.5кА-С-У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения. Его основная задача - быстрое ограничение тока короткого замыкания и безопасное отключение повреждённой цепи. Применяется в системах с частотой 50 Гц, где требуется надёжная защита от сверхтоков. Подходит для установки в ячейках КРУ, трансформаторных подстанциях и других компактных распределительных пунктах.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который патрон выдерживает длительно без перегрева.
• Номинальное напряжение: 6 кВ - рабочее напряжение сети переменного тока, для которой предназначен патрон.
• Предельная коммутационная способность: 31,5 кА - максимальный ток короткого замыкания, который патрон может безопасно отключить.
• Категория применения: gR - класс защиты, обеспечивающий координированное действие с другими аппаратами защиты, особенно в защите кабелей и полупроводниковых приборов.
• Частота: 50 Гц - совместим с сетями стандарта России и стран СНГ.
• Диаметр: 72 мм - габаритный размер корпуса, важен при проектировании места установки.
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, подходит для уличных и неотапливаемых помещений.
• Степень защиты: IP00 - патрон не имеет внешней защиты от пыли и воды; требует установки в закрытом корпусе или щите.
• Технология установки: воздушная - изоляция обеспечивается воздухом, не требует масла или газа.
• Категория эффективности: общего назначения - универсальное решение для большинства типичных условий эксплуатации.

Совместимость и монтаж

Патрон ПТ-1.2-6кВ-50А-31.5кА-С-У3 совместим с контактными элементами и держателями, рассчитанными на диаметр 72 мм. Монтаж выполняется в специализированных держателях, входящих в состав комплектных ячеек КРУ. Для правильной работы необходимо соблюдать механическую фиксацию и плотный контакт между контактом патрона и держателем. Нельзя использовать с держателями для патронов меньшего диаметра - возможна потеря контакта и перегрев.

Безопасность и стандарты

Патрон соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1/2 для токоограничивающих предохранителей категории gR. Произведён на заводе КЭАЗ, сертифицированном по ISO 9001. Обеспечивает безопасное отключение даже при аварийных режимах благодаря контролируемому разрушению внутреннего заполнителя, снижающему энергию дуги.

Преимущества

• Высокая коммутационная способность (31,5 кА) позволяет применять патрон там, где другие предохранители не справляются.
• Токоограничивающая технология минимизирует тепловые и электродинамические воздействия на оборудование.
• Широкий диапазон рабочих температур (-45…+40 C) обеспечивает стабильную работу в суровых условиях.
• Изделие из серии ПТ от КЭАЗ проверено многолетним использованием в энергетических объектах.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Степень защиты IP00 требует обязательной установки внутри герметичного шкафа или КРУ - нельзя использовать на открытом воздухе.
• Не рекомендован для защиты чувствительной электроники без согласования с другими уровнями защиты - оптимален для мощных нагрузок.
• Запрещена установка в помещениях с повышенной влажностью без дополнительной защиты корпуса.

Примеры использования

• Защита силовых трансформаторов 6 кВ в КРУ-10/0,4.
• Ограничение токов короткого замыкания в распределительных пунктах металлургических заводов.
• Фазовая защита вводных ячеек на подстанциях с малой мощностью.
• Комплектация автоматических выключателей в качестве вторичной защиты.

Практические советы

• При замене патрона всегда используйте оригинальные держатели от КЭАЗ - несовместимые модели могут вызвать нагрев и выход из строя.
• Проверяйте целостность корпуса перед установкой: трещины или деформации недопустимы - они нарушают изоляцию.
• Учитывайте посадочный диаметр 72 мм при проектировании щита - он отличается от более распространённых 38–45 мм.
• После срабатывания патрон заменяется полностью - восстановление невозможно. Храните запасные единицы в сухом месте.
• Для систем с частыми срабатываниями рекомендуется анализ причин - возможно, требуется пересмотр схемы защиты.
