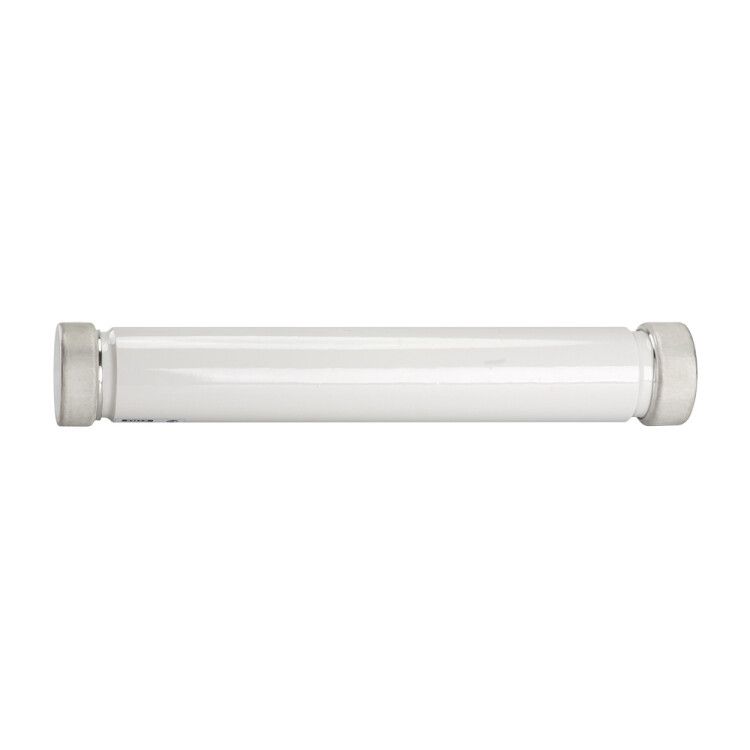

Патрон токоограничивающий ПТ-1.2-6-31.5-31.5-У3 31.5А 6кВ КЭАЗ (Курский электроаппаратный завод) 113175

Патрон ПТ 1.2 6 кВ 31.5 А 31.5 кА У3 - это токоограничивающий патрон для высоковольтных предохранителей, предназначенный для защиты распределительных устройств в сетях переменного тока 6 кВ. Произведён КЭАЗ, соответствует серии ПТ и ПКТ, артикул 113175.

Назначение и область применения

Патрон ПТ 1.2 6 кВ 31.5 А 31.5 кА У3 используется для фиксации и электрического соединения высоковольтных предохранителей типа ПКТ. Его основная задача - обеспечить надёжную работу системы защиты при аварийных перегрузках и коротких замыканиях. Применяется в распределительных устройствах (РУ) 6 кВ, таких как комплектные трансформаторные подстанции (КТП), ячейки КРУ, силовые пункты на промышленных объектах.

Технические характеристики

• Номинальное напряжение: 6 кВ - работает в сетях переменного тока с классическим напряжением 6 киловольт.
• Номинальный ток: 31,5 А - допустимый постоянный ток через патрон без перегрева и повреждений.
• Предельная отключающая способность: 31,5 кА - максимальный ток короткого замыкания, который патрон совместно с предохранителем способен безопасно прервать.
• Тип тока: Переменный - предназначен исключительно для цепей переменного тока частотой 50 Гц.
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью работы при температурах от -45 C до +40 C.
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не герметичен; требует установки в закрытом корпусе.
• Диаметр: 72 мм - габаритный размер, важен при проектировании места монтажа.
• Категория применения: gR - соответствует международному стандарту IEC 60269, означает быстродействующую защиту кабелей и оборудования.
• Категория эффективности: Общее назначение - подходит для широкого круга применений, не специализирован под конкретный тип нагрузки.
• Технология установки: Воздух - изоляция осуществляется воздушным зазором, не требует масла или газа.

Совместимость и монтаж

Патрон ПТ 1.2 6 кВ 31.5 А 31.5 кА У3 совместим с предохранителями серии ПКТ того же номинала (31,5 А, 6 кВ). Монтаж выполняется в щитах или ячейках КРУ с жесткими контактными системами. Для правильной установки необходимо соблюдать посадочный диаметр 72 мм и использовать только рекомендованные производителем предохранители. Подключение проводится через верхние и нижние контакты - важно обеспечить плотный контакт без люфта. Недопустимо использование с другими типами предохранителей, даже близкими по параметрам.

Безопасность и стандарты

Патрон соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1/2, что гарантирует безопасность при работе с высоким напряжением. Категория gR обеспечивает селективность и быстрое отключение при КЗ, снижая риск возгорания. IP20 позволяет использовать только внутри закрытых распределительных устройств - открытая установка запрещена. Эксплуатация вне диапазона температур (-45…+40 C) может привести к потере механической прочности или изоляционных свойств.

Преимущества

• Высокая отключающая способность (31,5 кА) - надёжно защищает оборудование даже при серьёзных авариях.
• Совместимость с сериями ПКТ и ПТ - легко заменяемый элемент в существующих системах.
• Устойчивость к экстремальным температурам - работает в холодных регионах и в помещениях без отопления.
• Механическая прочность конструкции - выдерживает многократные операции замены предохранителей.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать на улице или во влажных средах без дополнительной оболочки.
• Не предназначен для частых коммутаций - служит только для защиты от аварий, а не для регулярного включения/выключения.
• Требует точного соответствия номиналу предохранителя - использование другого тока или напряжения недопустимо.

Примеры использования

• Защита трансформаторов 6/0,4 кВ в КТП на промышленных предприятиях.
• Ячейки КРУ-6 кВ в энергообъектах ЖКХ, метрополитена, химических заводов.
• Распределительные пункты на объектах с высокой плотностью потребления - котельные, насосные станции.

Практические советы

• При замене предохранителя всегда проверяйте целостность контактов патрона - окисление или оплавление требуют замены самого патрона.
• Используйте только оригинальные предохранители ПКТ от КЭАЗ - сторонние аналоги могут не обеспечивать заявленную отключающую способность.
• Перед монтажом убедитесь, что шины и клеммы имеют достаточную площадь сечения для тока 31,5 А - недостаточный контакт вызывает нагрев.
• При эксплуатации в условиях низких температур (+40 C и ниже) перед первым включением проверьте механическую свободу движения предохранителя - возможна потеря эластичности материалов.
• Для обслуживания используйте изолирующие средства - работа с патроном ПТ 1.2 6 кВ 31.5 А 31.5 кА У3 требует соблюдения норм безопасности для оборудования выше 1 кВ.
