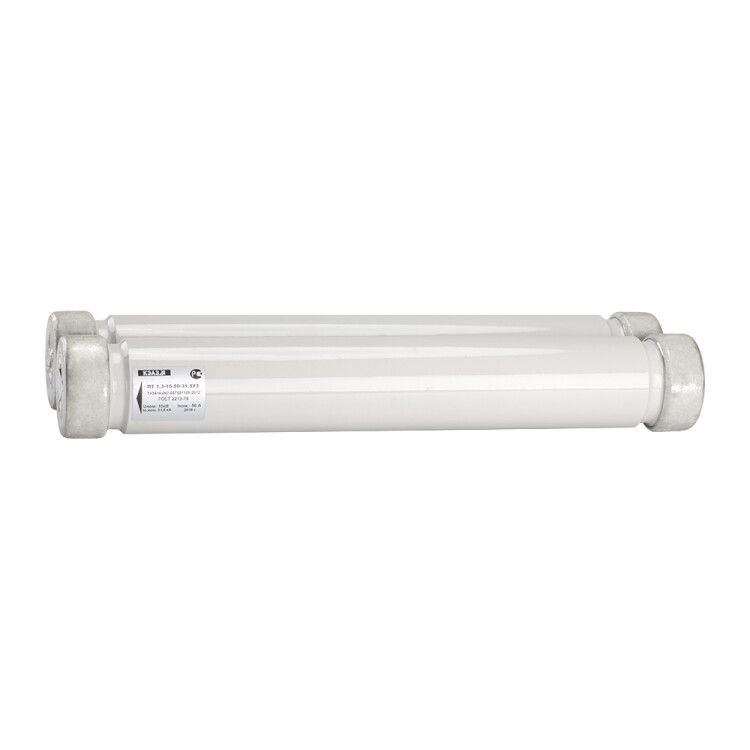

Патрон ПТ 1.3 6кВ 80А 31.5кА У3 КЭАЗ 113185

Патрон ПТ-1.3-6-80-31.5 У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Артикул 113185 соответствует серии ПТ и обеспечивает надёжную работу при больших токах короткого замыкания.

Назначение и область применения

Патрон ПТ-1.3-6-80-31.5 У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения - таких как трансформаторы, реакторы, кабельные линии и ячейки КРУ. Он применяется там, где требуется быстрое отключение сверхтоков, чтобы избежать повреждений оборудования и аварий.

Технические характеристики

• Номинальное напряжение: 6 кВ переменного тока (AC)
• Номинальный ток: 80 А - максимальный длительно допустимый ток через предохранитель
• Предельная отключающая способность: 31,5 кА - наибольший ток короткого замыкания, который предохранитель может безопасно отключить
• Частота сети: 50 Гц - совместим с промышленными сетями России и стран СНГ
• Тип изделия: токоограничивающий - снижает величину тока КЗ за счёт быстрого гашения дуги
• Категория применения: gR - предназначен для защиты кабелей и других чувствительных нагрузок
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; требует установки внутри закрытых щитов
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C, подходит для умеренного климата вне помещений с защитой от осадков
• Диаметр корпуса: 72 мм - важный параметр для выбора подходящего держателя
• Метод установки: воздушная - монтируется в воздухе, без герметизации или масла
• Категория эффективности: общее назначение - универсальное решение для типовых задач защиты

Совместимость и монтаж

Патрон ПТ-1.3-6-80-31.5 У3 рассчитан на установку в специализированные держатели типа ПТ-1.3, которые обеспечивают механическую фиксацию и электрический контакт. Диаметр 72 мм должен точно соответствовать внутреннему диаметру держателя - использование несовместимых элементов недопустимо. Монтаж выполняется при отключенном питании. Подключение проводится к верхним и нижним зажимам согласно схеме производителя. Наличие указателя срабатывания не предусмотрено - проверка целостности осуществляется внешним осмотром или тестером после отключения питания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3–99 (IEC 60269-1/-2) для высоковольтных предохранителей категории gR. Применение в соответствии с нормами позволяет гарантировать отказоустойчивость и соответствие правилам безопасности при работе с оборудованием до 6 кВ. Предохранители этой серии проходят сертификацию КЭАЗ и имеют документированную надёжность при многократных отключениях.

Преимущества

• Быстрая реакция на токи короткого замыкания благодаря технологии токоограничения - минимизирует термические и электродинамические воздействия на оборудование
• Высокая отключающая способность (31,5 кА) делает её пригодной даже для мощных подстанций и промышленных объектов
• Широкий диапазон рабочих температур позволяет использовать в холодных регионах без дополнительного обогрева
• Подтверждённая долговечность и стабильность характеристик при эксплуатации в условиях повышенной запылённости внутри закрытых шкафов

Ограничения применения

• Не для постоянных перегрузок выше 80 А - возможна преждевременная потеря работоспособности
• IP20 исключает применение во влажных, открытых или пыльных местах без дополнительной защиты корпуса
• Не предназначен для автоматического восстановления - после срабатывания необходимо заменить весь патрон
• Не рекомендован для цепей постоянного тока - только для AC 50 Гц
• Требуется точное соблюдение посадочных размеров - неверный держатель вызывает нагрев и риск возгорания

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ на промышленных предприятиях
• Ячейки КРУ-6 кВ в энергообъектах ЖКХ и метростроении
• Щитовые комплекты для питания насосных станций и конвейерных систем
• Линии питания двигателей большой мощности в металлургических цехах

Практические советы

• Перед установкой всегда проверяйте наличие трещин, деформаций или следов пробоя на корпусе патрона - бракованные экземпляры нельзя использовать
• Выбирайте держатели того же производства (например, от КЭАЗ), чтобы гарантировать плотный контакт и равномерное тепловое расширение
• При групповой замене нескольких предохранителей помечайте каждый - так легче выявить причину срабатывания
• Не используйте этот патрон вместо более слабых моделей - он не является “универсальным” решением для всех токов ниже 80 А
• Храните в сухом месте при комнатной температуре - влияние влаги может изменить характеристики внутренней камеры гашения дуги
