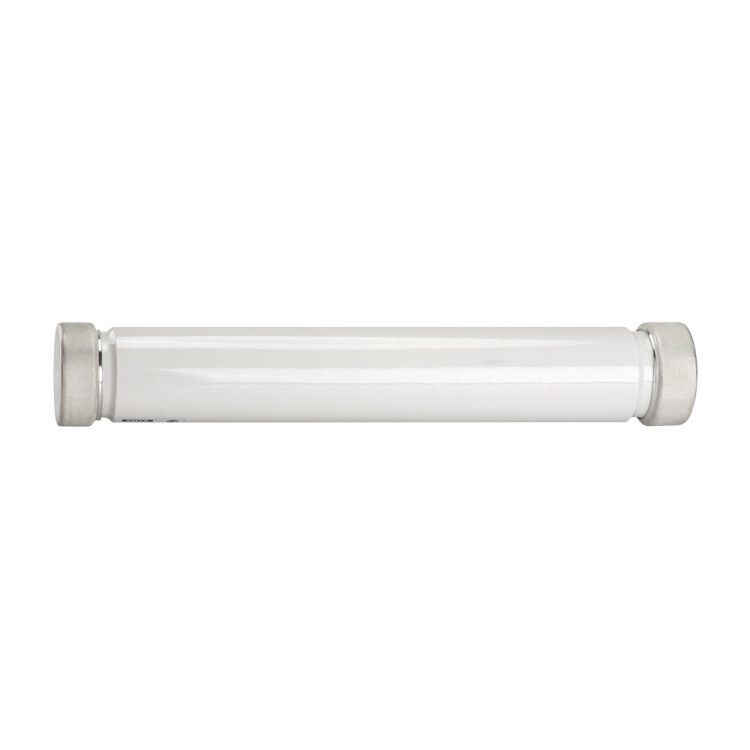

Патрон ПТ 1.2 6кВ 80А 31.5кА У3 КЭАЗ 115301

Патрон ПТ-1.2-6-80-31.5-У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Он сочетает надёжную отключающую способность 31,5 кА и устойчивость к экстремальным температурам, что делает его подходящим для промышленных объектов в условиях холодного климата.

Назначение и область применения

Патрон ПТ-1.2-6-80-31.5-У3 используется для защиты силового оборудования от сверхтоков и коротких замыканий в распределительных устройствах 6 кВ. Применяется в подстанциях, трансформаторных пунктах, на производствах с высокой нагрузкой - например, на металлургических заводах, в шахтах, на насосных станциях. Предназначен исключительно для работы в воздушной среде, не предназначен для установки в закрытых камерах или изолированных корпусах.

Технические характеристики

• Номинальное напряжение: 6 кВ (переменный ток, 50 Гц)
• Номинальный ток: 80 А
• Предельная отключающая способность: 31,5 кА
• Тип изделия: токоограничивающий патрон (класс gR)
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги
• Диаметр корпуса: 72 мм
• Категория эффективности: общего назначения

Совместимость и монтаж

Патрон ПТ-1.2-6-80-31.5-У3 совместим с контактными держателями, рассчитанными на диаметр 72 мм и тип крепления для предохранителей серии ПКТ/ПТ. Монтаж выполняется только в открытых распределительных устройствах с обеспечением свободного доступа воздуха вокруг корпуса. Не допускается установка в герметичных ячейках или местах с повышенной запылённостью - степень защиты IP20 не обеспечивает защиту от пыли. Перед установкой проверьте соответствие габаритов держателя и наличие механической фиксации контактов.

Безопасность и стандарты

Изделие соответствует требованиям класса gR - обеспечивает быстрое и надёжное отключение при коротком замыкании, снижая энергию пробоя. Соответствует нормам для промышленного оборудования в условиях умеренного климата. Сертифицирован для эксплуатации в соответствии с ГОСТ Р 50030.3 и IEC 60269-1.

Преимущества

• Высокая предельная отключающая способность (31,5 кА) - выдерживает самые серьёзные аварийные режимы
• Работает в широком диапазоне температур - подходит для зимних условий Сибири и Дальнего Востока
• Токоограничивающая технология минимизирует повреждение оборудования при КЗ
• Простая замена - не требует специальных инструментов, только соблюдение правил безопасности

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или химически активной средой - IP20 недостаточен
• Не предназначен для постоянной коммутации - только для защиты от аварийных токов
• Не совместим с системами автоматического переключения - требует ручной замены после срабатывания
• Не использовать в цепях постоянного тока - только для переменного тока 50 Гц

Примеры использования

• Защита трансформаторов 6/0,4 кВ на промышленных предприятиях
• Автоматические выключатели в комплектных трансформаторных подстанциях (КТП)
• Щитовые распределительные устройства на горнодобывающих объектах
• Линии питания крупных электродвигателей мощностью более 50 кВт

Практические советы

• При замене патрона ПТ-1.2-6-80-31.5-У3 всегда используйте изолирующие перчатки и отключите питание - работа с 6 кВ опасна!
• Проверяйте состояние держателя перед установкой нового патрона - окисление контактов снижает надёжность
• Убедитесь, что установленный патрон имеет ту же номинальную отключающую способность - нельзя менять 31,5 кА на меньшую
• Для длительной эксплуатации в условиях низких температур рекомендуется периодическая проверка механической целостности корпуса
• Артикул 115301 - точный идентификатор для заказа запасных частей; сохраняйте его при оформлении заявки
