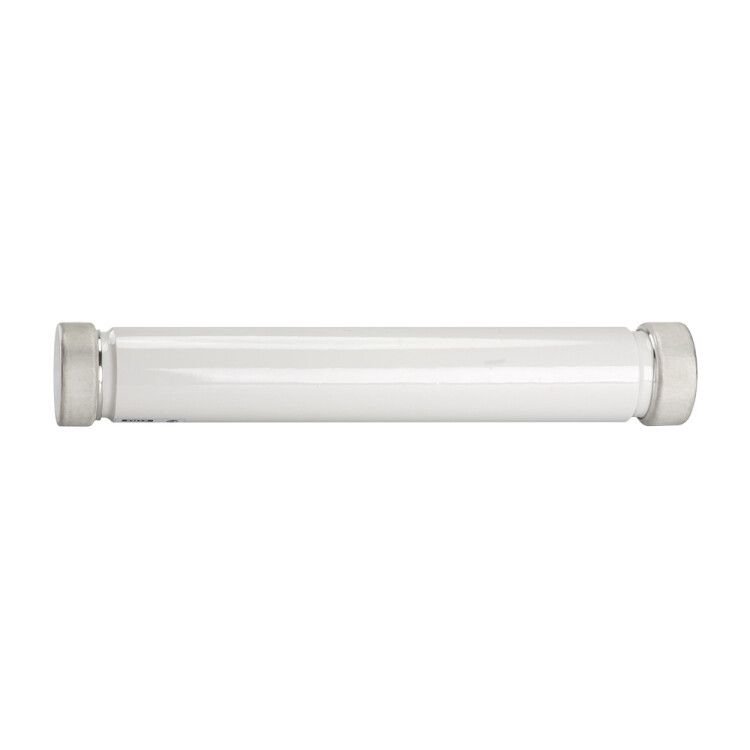

Патрон ПТ 1.2 6кВ 80А 20кА У3 КЭАЗ 120414

Патрон ПТ-1.2-6-80-20-У3 - высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Он сочетает надёжную работу при больших токах короткого замыкания и устойчивость к экстремальным температурам, что делает его подходящим решением для промышленных объектов.

Назначение и область применения

Патрон ПТ-1.2-6-80-20-У3 используется для защиты силового оборудования в воздушных распределительных устройствах (РУ) напряжением 6 кВ. Его основная задача - быстрое отключение цепи при перегрузках и коротких замыканиях, снижая риск повреждений кабелей, трансформаторов и другого оборудования. Применяется в энергообъектах, на производствах, в подстанциях и других местах, где требуется надёжная защита от аварийных токов.

Технические характеристики

• Номинальное напряжение: 6 кВ (переменный ток)
• Номинальный ток: 80 А
• Предельная коммутационная способность: 20 кА
• Частота: 50 Гц
• Тип тока: Переменный
• Тип изделия: Токоограничивающий патрон
• Категория применения: gR - для защиты кабелей и малых мощностных нагрузок
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от -45 C до +40 C
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в помещениях с повышенной влажностью
• Диаметр корпуса: 72 мм
• Технология установки: Воздушная - монтаж в открытой зоне, без герметичной камеры
• Категория эффективности: Общего назначения - универсальное решение для типовых условий

Совместимость и монтаж

Патрон ПТ-1.2-6-80-20-У3 совместим с контактными системами, рассчитанными на диаметр 72 мм. Монтаж осуществляется в изолированные держатели или специальные щитовые комплекты для воздушных РУ. Для безопасной замены необходимо отключить питание и применять средства индивидуальной защиты. Недопустимо использовать патроны с другими габаритами - это нарушает механическую фиксацию и электрический контакт.

Безопасность и стандарты

Изделие соответствует требованиям международной категории gR, которая гарантирует селективность и ограниченное воздействие тока короткого замыкания на оборудование. Конструкция обеспечивает контролируемый процесс дугогашения внутри корпуса, минимизируя выбросы горячих частиц. Однако, поскольку степень защиты IP20 не предусматривает герметизации, использование вне закрытых шкафов запрещено.

Преимущества

• Высокая коммутационная способность (20 кА) позволяет выдерживать самые опасные режимы КЗ
• Токоограничивающая технология снижает энергию, передаваемую в цепь во время аварии
• Широкий диапазон рабочих температур обеспечивает стабильную работу даже в холодных регионах
• Климатическое исполнение У3 адаптировано для большинства промышленных помещений в России
• Международная классификация gR подтверждает соответствие современным нормам безопасности

Ограничения применения

• Не предназначен для установки в условиях постоянной влаги, пыли или на открытом воздухе - IP20 недостаточно для таких сред
• Не применяется в цепях постоянного тока - работает только с переменным током частотой 50 Гц
• Не рекомендован для защиты крупногабаритных двигателей или трансформаторов свыше 80 А - требуются другие типы предохранителей
• Требует обязательного наличия держателя с правильным посадочным диаметром 72 мм

Примеры использования

• Защита вводных кабелей в ячейках КРУ 6 кВ
• Охрана трансформаторов собственных нужд на промплощадках
• Фазовая защита в распределительных пунктах металлургических заводов
• Автоматическая защита насосных станций и вентиляционных комплексов

Практические советы

• При замене всегда проверяйте целостность контактов в держателе - окисление увеличивает нагрев и снижает надёжность
• Выбирайте патроны ПТ-1.2-6-80-20-У3 только с сертификатами КЭАЗ; контрафактные аналоги не проходят тестирование на 20 кА
• Убедитесь, что система автоматического управления не зависит от этого предохранителя - он не даёт сигнала о срабатывании
• При использовании в районах с зимними температурами ниже -40 C проводите регулярные осмотры на предмет хрупкости материалов
• Срок службы - до первого срабатывания. После сработавшего предохранителя замена обязательна, восстановление невозможно
