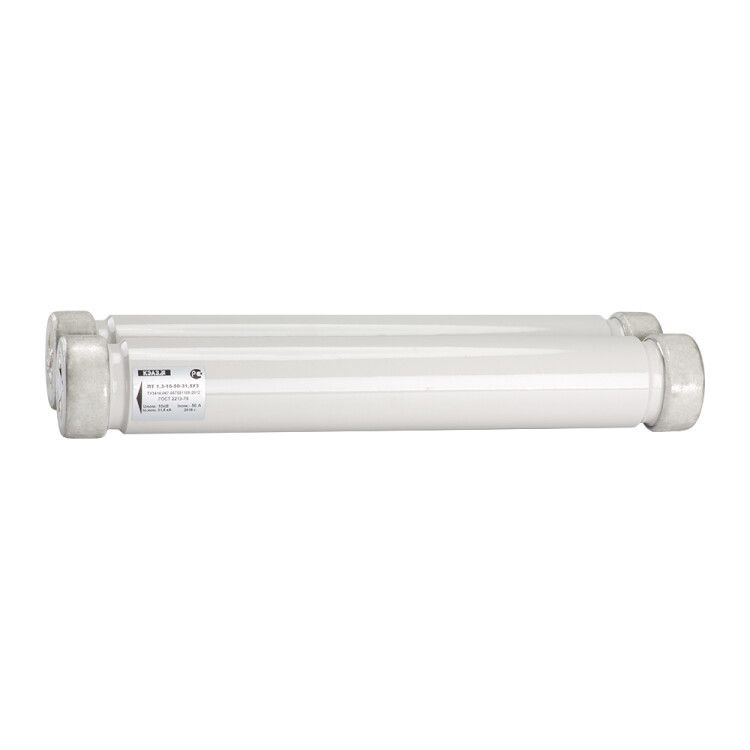

Патрон токоограничивающий ПТ-1.3 10кВ 80А 20кА У3 КЭАЗ 113189

Патрон ПТ-1.3-10-80-20-У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 10 кВ. Артикул 113189 относится к серии ПТ и обеспечивает надёжную работу при токе до 80 А и импульсах до 20 кА.

Назначение и область применения

Патрон ПТ-1.3-10-80-20-У3 используется для защиты силового оборудования от сверхтоков и коротких замыканий в распределительных устройствах высокого напряжения. Применяется в подстанциях, трансформаторных пунктах, ячейках КРУ и других системах, где требуется быстрое отключение повреждённого участка цепи. Подходит для работы в условиях умеренного климата, включая холодные регионы России.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток)
• Номинальный ток: 80 А
• Предельная коммутационная способность: 20 кА
• Тип тока: переменный, частота 50 Гц
• Категория применения: gR - для защиты кабелей и трансформаторов
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы при температурах от -45 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Диаметр корпуса: 72 мм
• Технология установки: воздушная - монтаж в изолированных камерах без герметизации
• Категория эффективности: общего назначения - универсальное решение для типовых задач

Совместимость и монтаж

Патрон ПТ-1.3-10-80-20-У3 совместим с контактными держателями, предназначенными для изделий серии ПТ. Диаметр 72 мм требует точного соответствия посадочных мест в щитах и ячейках. Монтаж выполняется только при отключенном питании. Недопустимо применение с держателями для других серий, включая ПКТ, даже при совпадении габаритов - различается внутренняя конструкция и механическая фиксация. Для безопасной замены используйте изолирующие штанги и средства индивидуальной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для токоограничивающих предохранителей категории gR. Конструкция исключает выброс горячих частиц за пределы корпуса при срабатывании. Однако, поскольку степень защиты IP20 не предусматривает герметичность, использование вне закрытых распределительных устройств запрещено.

Преимущества

• Высокая предельная коммутационная способность (20 кА) позволяет выдерживать самые опасные короткие замыкания
• Токоограничивающая технология снижает энергию пробоя, защищая оборудование от термических и электромагнитных нагрузок
• Широкий диапазон рабочих температур (-45…+40 C) обеспечивает стабильную работу в суровых климатических условиях
• Сертифицированная конструкция от КЭАЗ гарантирует долговечность и воспроизводимость характеристик

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - IP20 недостаточно для таких условий
• Запрещена установка в открытых зонах, на улице или в неизолированных щитах
• Не подходит для постоянной перегрузки выше 80 А - работает только как аварийный элемент, а не как автоматический выключатель
• Не совместим с предохранителями других серий, даже при одинаковом номинале - отличаются материалы, дугогасящая система и механическая посадка

Примеры использования

• Защита трансформаторов 6–10 кВ в комплектных подстанциях КРУ-10
• Автоматическая отсечка кабельных линий в распределительных пунктах
• Фазовая защита в ячейках КРУ с вакуумными выключателями
• Местная защита силовых установок на промышленных объектах - цеха, насосные станции, элеваторы

Практические советы

• Перед заменой проверьте соответствие номинала - 80 А и 10 кВ должны точно совпадать с проектом
• При монтаже не затягивайте контакты слишком сильно - это может деформировать посадочные поверхности
• Проверяйте целостность корпуса перед установкой: трещины, следы нагрева или деформации - основание для отказа
• Заменяйте патроны ПТ-1.3-10-80-20-У3 парой - если сработал один, второй также мог быть повреждён скрыто
• Храните в сухом месте, избегая перепадов температуры - влага внутри корпуса снижает изоляционные свойства
