Патрон ПТ 1.3 10кВ 100А 12.5кА У3 КЭАЗ 113190

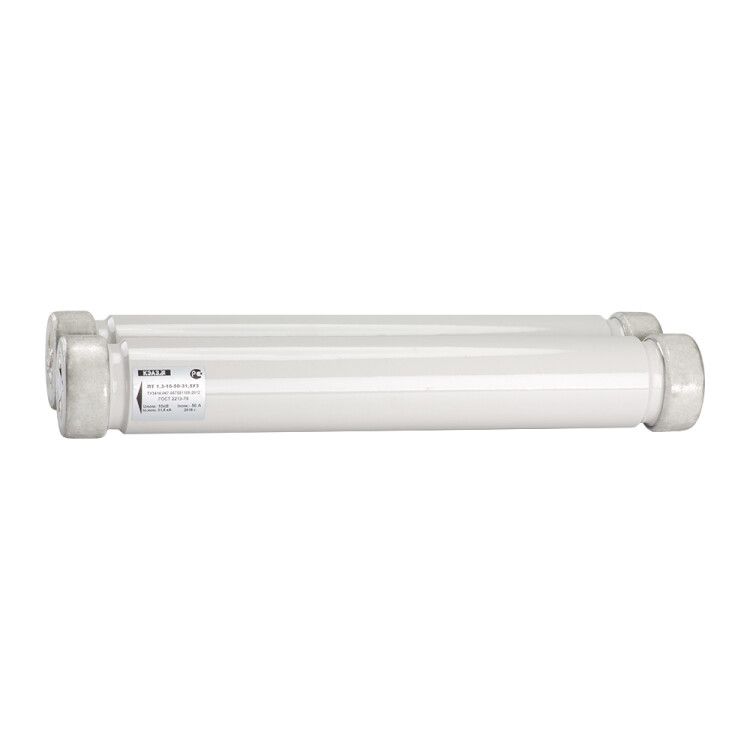

Патрон ПТ-1.3-10-100-12.5 У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий. Применяется в сетях до 10 кВ, обеспечивает надёжную отсечку токов до 12,5 кА.

Назначение и область применения

Патрон ПТ-1.3-10-100-12.5 У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения - таких как трансформаторы, реакторы, кабельные линии и ячейки КРУ. Он применяется в системах с частотой 50 Гц и работает в условиях переменного тока. Предназначен исключительно для внутренней установки в закрытых помещениях.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который предохранитель выдерживает длительное время без срабатывания;
• Номинальное напряжение: 10 кВ - класс изоляции, соответствует сетям 6–10 кВ;
• Предельная отключающая способность: 12,5 кА - наибольший ток короткого замыкания, который предохранитель может безопасно прервать;
• Категория применения: gR - предназначен для защиты полупроводниковых приборов и кабелей, характеризуется быстродействием и ограниченным рассеиванием энергии;
• Частота: 50 Гц - оптимизирован для работы в сети стандарта РФ и стран СНГ;
• Диаметр корпуса: 72 мм - габарит для правильного подбора места установки;
• Климатическое исполнение: У3 - допустимый температурный режим от –45 C до +40 C, умеренно холодный климат с возможностью эксплуатации в неотапливаемых помещениях;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри щита или камеры;
• Технология установки: воздушная - изолирующие элементы работают в воздухе, без масла или газовой среды;
• Категория эффективности: Общего назначения - универсальное решение для типовых задач защиты.

Совместимость и монтаж

Патрон ПТ-1.3-10-100-12.5 У3 совместим с контактными держателями серии ПКТ и другими держателями, имеющими посадочные размеры 72 мм. Монтаж выполняется в специализированных патронных ячейках КРУ или в компактных распределительных устройствах. Перед установкой проверьте соответствие зажимов держателя диаметру 72 мм и наличию механической фиксации. Нельзя использовать с держателями других серий без подтверждения совместимости от производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1 для высоковольтных предохранителей типа gR. Конструкция гарантирует безопасное отключение даже при значительных токах КЗ без выброса горящих частиц. Для обслуживания требуется отключение питания и применение средств индивидуальной защиты - работа под напряжением запрещена.

Преимущества

• Высокая отключающая способность - способен прерывать токи до 12,5 кА, что покрывает большинство аварийных ситуаций в сетях 10 кВ;
• Токоограничивающее действие - снижает энергию КЗ, защищая оборудование от термических и электромагнитных повреждений;
• Надёжность в широком диапазоне температур - сохраняет работу при экстремальных минусах до –45 C;
• Международная сертификация - совместим с зарубежными решениями и легко интегрируется в модульные системы;
• Простота замены - после срабатывания заменяется целиком, без сложной регулировки.

Ограничения применения

• Не для постоянного тока - только для переменного тока 50 Гц;
• Не имеет защиты от внешних воздействий - IP20 требует обязательной установки в закрытом шкафу;
• Не рекомендован для защиты двигателей с частым пуском - риск ложных срабатываний из-за импульсов пускового тока;
• Не подлежит ремонту - после срабатывания подлежит немедленной замене;
• Не используйте с держателями, не прошедшими испытание на совместимость с этим типом патрона - есть риск некорректного контакта и нагрева.

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ в подстанциях;
• Автоматическая защита кабельных ответвлений в КРУ-10 кВ;
• Фазовая защита вводных ячеек в промышленных цехах;
• Охрана преобразовательных установок с малой мощностью нагрузки (до 100 А);
• Резервирование в системах с недостаточно развитой автоматической защитой.

Практические советы

• Выбирая ПТ-1.3-10-100-12.5 У3, сверьте номинальный ток вашего оборудования - он должен быть ниже или равен 100 А;
• Проверяйте состояние держателя перед установкой нового патрона - окисление контактов вызывает перегрев;
• При замене всегда используйте оригинальные патроны КЭАЗ - аналоги могут иметь отличную временятоковую характеристику;
• Не затягивайте болты держателя слишком сильно - это деформирует контактные поверхности и снижает срок службы;
• Ведите журнал замен - особенно важно при работе в районах с суровым климатом (У3), где старые патроны могут потерять прочность изоляции.
