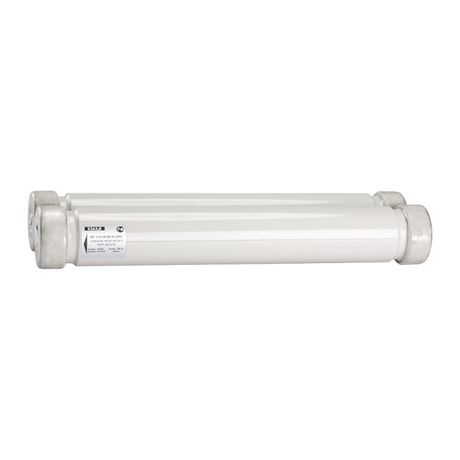

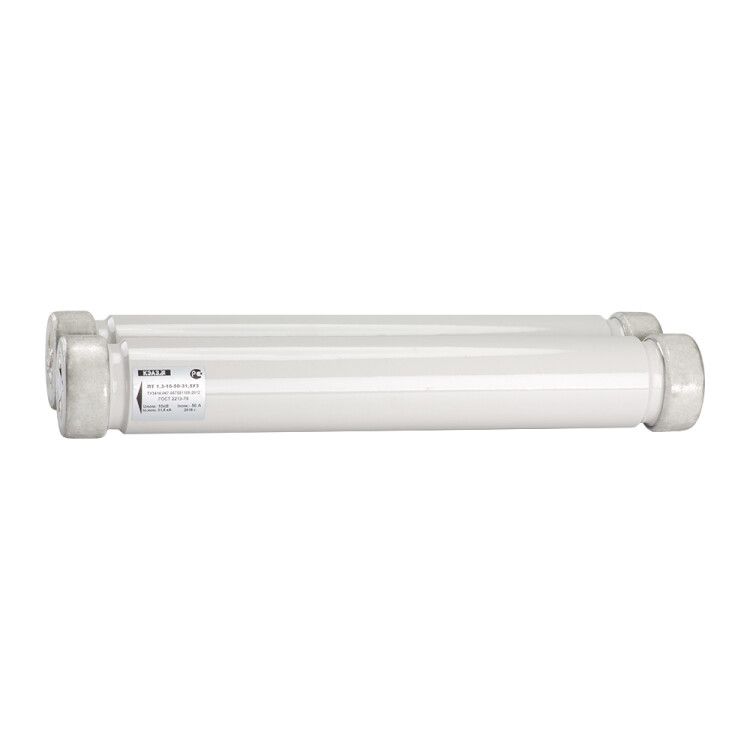

Патрон ПТ 1.3 10кВ 100А 31.5кА У3 КЭАЗ 258496

Патрон ПТ 1.3 10 кВ 100 А 31.5 кА У3 - высоковольтный предохранитель серии ПКТ/ПТ от КЭАЗ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий в сетях до 10 кВ. Артикул 258496 соответствует требованиям для воздушной установки в промышленных и энергетических объектах.

Назначение и область применения

Патрон ПТ 1.3 10 кВ 100 А 31.5 кА У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения - трансформаторах, кабельных линиях, секционирующих выключателях. Применяется в системах с переменным током частотой 50 Гц. Подходит для установки в открытых щитах, камерах КРУ и других помещениях с контролируемой средой.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который предохранитель может проводить без повреждений;
• Номинальное напряжение: 10 кВ - рабочее напряжение сети, для которой предназначен предохранитель;
• Предельная коммутационная способность: 31,5 кА - максимальный ток короткого замыкания, который предохранитель способен безопасно отключить;
• Тип тока: переменный (AC) - работает только в цепях с переменным током;
• Частота: 50 Гц - оптимальна для российских и ближнемагистральных сетей;
• Категория применения: gR - обеспечивает избирательную защиту кабелей и трансформаторов, соответствует международному стандарту IEC 60269;
• Диаметр корпуса: 72 мм - габарит для правильного подбора места установки;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки в закрытом корпусе или защищённом помещении;
• Диапазон рабочих температур: от -45 C до +40 C - допустимый интервал для эксплуатации в условиях сурового климата;
• Технология установки: воздушная - монтаж осуществляется в воздухе, без герметизации или погружения;
• Категория эффективности: общего назначения - универсальное решение для типовых задач защиты.

Совместимость и монтаж

Патрон ПТ 1.3 10 кВ 100 А 31.5 кА У3 совместим с контактными держателями серии ПТ, которые обеспечивают механическую фиксацию и электрический контакт. Для монтажа требуется подготовленный держатель с посадочным диаметром 72 мм. Нельзя использовать с держателями других серий - риск плохого контакта и перегрева. Монтаж выполняется при отключенном питании. После установки проверьте надёжность зажимов и отсутствие механических деформаций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1/-2 для предохранителей категории gR. Сертифицирован для работы в промышленных условиях. Отключение происходит через испарение плавящегося элемента внутри трубчатого корпуса - процесс не сопровождается выбросом пламени или газов, что снижает риск возгорания вблизи оборудования.

Преимущества

• Высокая коммутационная способность (31,5 кА) позволяет применять предохранитель даже в местах с большими токами КЗ;
• Широкий температурный диапазон (-45…+40 C) делает его пригодным для использования в холодных регионах;
• Механизм отключения надёжен и не требует обслуживания после срабатывания;
• Совместимость со стандартными держателями ПТ упрощает замену и ремонт;
• Производство на КЭАЗ гарантирует соответствие российским нормам и условиям эксплуатации.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• IP00 исключает использование вне закрытых шкафов - нельзя устанавливать на открытом воздухе или во влажных помещениях без дополнительной защиты;
• Не рекомендован для защиты чувствительной электроники - предназначен для мощных нагрузок, имеет задержку срабатывания;
• После срабатывания предохранитель необходимо заменить полностью - восстановление невозможно;
• Не подходит для частых коммутаций - рассчитан на одноразовое отключение при аварии.

Примеры использования

• Защита трансформаторов 6–10 кВ в подстанциях;
• Охрана кабельных линий средней протяжённости в промышленных цехах;
• Фидеры питания комплектных распределительных устройств (КРУ);
• Щитовые помещения тепловых и гидроэлектростанций;
• Линии питания насосных станций и крупных двигателей.

Практические советы

• Перед установкой проверьте соответствие диаметра держателя (72 мм) и наличие маркировки “ПТ” - не используйте адаптеры без официального согласования;
• При замене всегда используйте оригинальные предохранители того же типа - аналоги могут иметь отличную временятоковую характеристику;
• Проверяйте состояние держателя перед установкой нового патрона: окисления, трещины, прогорание контактов - всё это снижает надёжность;
• При работе в условиях низких температур (+5 C и ниже) храните запасные предохранители в тёплом месте - материал корпуса становится более хрупким;
• После срабатывания обязательно найдите причину КЗ - предохранитель не является средством диагностики, он лишь сигнализирует о проблеме.
