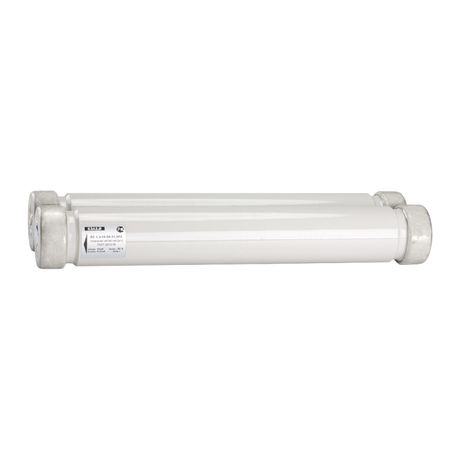

Патрон ПТ 1.3 10кВ 160А 31.5кА У3 КЭАЗ 258499

Патрон ПТ-1.3-10-160-31,5-У3 - высоковольтный предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 10 кВ. Он сочетает надежную коммутационную способность (31,5 кА) и устойчивость к широкому диапазону температур, что делает его подходящим для эксплуатации в условиях сурового климата.

Назначение и область применения

Патрон ПТ-1.3-10-160-31,5-У3 используется для защиты силового оборудования от перегрузок и коротких замыканий в распределительных устройствах напряжением 10 кВ. Применяется в подстанциях, трансформаторных пунктах, ячейках КРУ и других системах среднего напряжения. Предназначен для работы в воздушной среде, где требуется быстрое отключение поврежденного участка цепи.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток, 50 Гц)
• Номинальный ток: 160 А
• Предельная коммутационная способность: 31,5 кА
• Тип изделия: патрон (высоковольтный предохранитель)
• Категория применения: gR - для защиты кабелей и трансформаторов
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Диаметр: 72 мм
• Диапазон рабочих температур: от –45 C до +40 C
• Климатическое исполнение: У3 - для умеренного климата с возможностью эксплуатации под навесом или в помещениях

Совместимость и монтаж

Патрон ПТ-1.3-10-160-31,5-У3 совместим с контактными держателями и изоляторами, предназначенными для предохранителей серии ПКТ и ПТ. Монтаж осуществляется в специализированных выключателях или ячейках КРУ с механическими фиксаторами. Обязательно соблюдайте посадочный диаметр 72 мм при выборе держателя. Подключение выполняется через верхние и нижние контакты - важно обеспечить плотный контакт для снижения нагрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1 для высоковольтных предохранителей категории gR. Наличие сертификатов КЭАЗ гарантирует соответствие нормам безопасности при работе в сетях до 10 кВ. Для безопасной замены рекомендуется использовать средства индивидуальной защиты и выполнять процедуру после отключения питания и заземления.

Преимущества

• Высокая коммутационная способность (31,5 кА) позволяет надежно отключать крупные токи КЗ
• Широкий диапазон рабочих температур обеспечивает работу в холодном климате
• Климатическое исполнение У3 повышает долговечность в условиях повышенной влажности и перепадов температур
• Простая конструкция минимизирует риск отказа и упрощает обслуживание
• Совместимость со стандартными держателями серии ПКТ и ПТ снижает затраты на модернизацию

Ограничения применения

• Не допускается использование вне закрытых корпусов - степень защиты IP00 исключает применение на открытых площадках
• Не предназначен для постоянной коммутации нагрузки - работает только как аварийный защитный элемент
• Не совместим с оборудованием постоянного тока - рассчитан исключительно на переменный ток 50 Гц
• Требует регулярной проверки состояния контактов и целостности корпуса при каждом плановом осмотре

Примеры использования

• Защита масляных и сухих трансформаторов 6–10 кВ в городских подстанциях
• Автоматическая защита кабельных линий в жилых микрорайонах и промышленных объектах
• Ячейки КРУ-10 в энергообъектах с ограниченным доступом персонала
• Распределительные устройства на тепловых и гидроэлектростанциях в регионах с зимними температурами ниже –30 C

Практические советы

• При замене патрона ПТ-1.3-10-160-31,5-У3 всегда используйте оригинальные комплектующие от КЭАЗ - несовместимые держатели могут вызвать перегрев или пробой
• Проверяйте наличие следов перегрева на контактах перед установкой нового патрона - даже малый нагрев указывает на плохой контакт
• Не применяйте этот предохранитель там, где есть риск попадания воды или пыли - он не имеет герметизации
• Для удобства обслуживания выбирайте ячейки с механизмом выдвижения - это снижает риск поражения током при замене
• Храните запасные патроны в сухом месте при температуре выше 0 C - длительное воздействие холода ниже –45 C может повредить внутреннюю конструкцию
