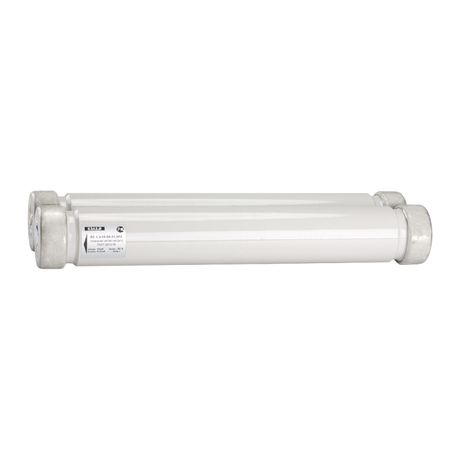

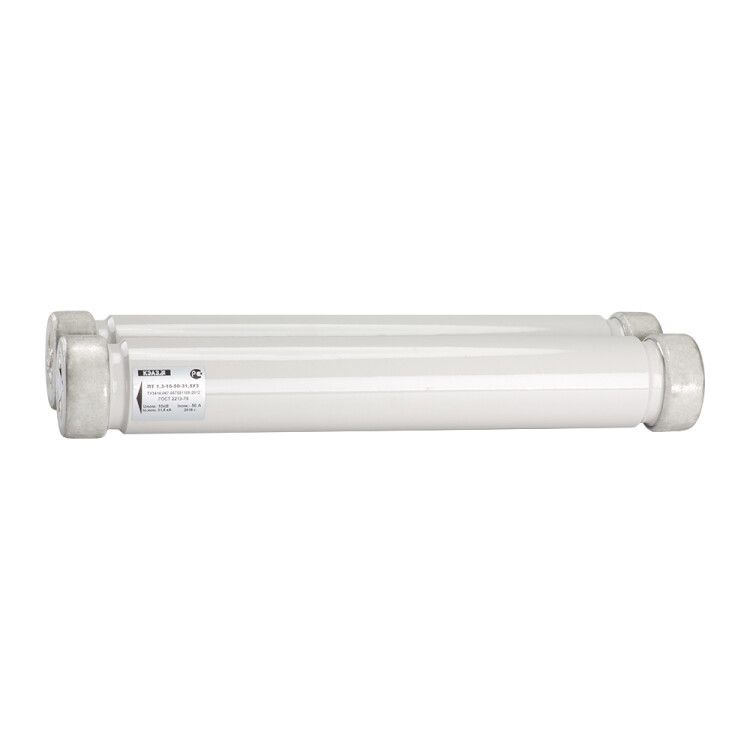

Патрон ПТ 1.3 6кВ 160А 20кА У3 КЭАЗ 113187

Патрон ПТ-1.3-6-160-20-У3 — высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Он сочетает надёжную работу при больших токах короткого замыкания и устойчивость к широкому диапазону температур, что делает его подходящим решением для промышленных объектов. Артикул 113187 соответствует серии ПТ и ПКТ.

Назначение и область применения

Патрон ПТ-1.3-6-160-20-У3 используется для защиты силового оборудования в распределительных устройствах напряжением 6 кВ. Его основная задача — быстрое отключение цепи при перегрузках и коротких замыканиях, особенно при значительных токах. Применяется в подстанциях, трансформаторных пунктах, на вводах в производственные цеха и других местах, где требуется надёжная защита от аварийных режимов.

Технические характеристики

• Номинальный ток: 160 А — максимальный постоянный ток, который патрон выдерживает длительно без повреждений.
• Номинальное напряжение: 6 кВ — работает в сетях переменного тока до этого значения.
• Предельная коммутационная способность: 20 кА — способен безопасно отключить ток короткого замыкания до этой величины.
• Тип тока: Переменный, частотой 50 Гц — совместим с промышленными сетями России и стран СНГ.
• Климатическое исполнение: У3 — рассчитан на умеренный климат с возможностью работы при температурах от -45 °C до +40 °C.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе.
• Технология установки: Воздушная — монтируется в воздушном изоляционном пространстве, без погружения в масло или газ.
• Диаметр: 72 мм — габаритный размер, важен при проектировании места установки.
• Категория применения: gR — классифицируется как патрон для защиты кабелей и оборудования от сверхтоков, согласно IEC 60269.
• Категория эффективности: Общее назначение — универсальное решение, не специализировано под конкретный тип нагрузки.

Совместимость и монтаж

Патрон ПТ-1.3-6-160-20-У3 предназначен для установки в специально спроектированные держатели, совместимые с сериями ПТ и ПКТ от КЭАЗ. Монтаж выполняется в сухих, пылезащищённых камерах или щитах с обеспечением достаточного воздушного зазора. Не допускается установка в условиях повышенной влажности, прямого попадания воды или оседания проводящей пыли. Для замены необходимо отключить питание и соблюдать правила безопасности при работе с высоким напряжением.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60269 (категория gR) и российским нормам для высоковольтных предохранителей. Сертифицирован для эксплуатации в промышленных системах. Наличие категории gR гарантирует, что патрон обеспечивает селективное отключение и не создаёт опасности возгорания при срабатывании. Однако сам патрон не имеет внутренней системы дугогашения — он работает в паре с держателем, обеспечивающим механическую и электрическую изоляцию.

Преимущества

• Высокая коммутационная способность (20 кА) позволяет использовать его даже в мощных распределительных сетях.
• Работает в широком диапазоне температур — подходит для холодных регионов и открытых площадок.
• Совместим со стандартными держателями серии ПТ/ПКТ — легко заменяется при необходимости.
• Материалы корпуса устойчивы к старению и воздействию окружающей среды в рамках исполнения У3.

Ограничения применения

• Не применяется в помещениях с уровнем защиты ниже IP20 — требует установки в закрытых шкафах.
• Не предназначен для частых операций включения/выключения — только для защиты от аварийных токов.
• Не работает в сетях постоянного тока — только для переменного тока 50 Гц.
• Не рекомендован для установки вблизи источников химически активных веществ или агрессивных газов.
• Запрещено использование при температурах выше +40 °C или ниже -45 °C — выход за пределы климатического исполнения снижает надёжность.

Примеры использования

• Защита вводного автомата на трансформаторной подстанции 6/0,4 кВ.
• Ограничение тока короткого замыкания в распределительном щите цеха.
• Фазовая защита в системах питания насосных станций или компрессоров.
• Дополнительная защита кабельных линий 6 кВ в городских сетях.

Практические советы

• При замене всегда проверяйте соответствие диаметра (72 мм) и типа держателя — не все модели совместимы.
• Перед установкой убедитесь, что система полностью обесточена и заземлена — работа с 6 кВ требует строгого соблюдения правил ЭБ.
• Не используйте патрон без держателя — он не является самостоятельным аппаратом, а лишь элементом предохранительной системы.
• При эксплуатации в районах с высокой запылённостью — периодически проверяйте состояние контактов и изоляторов держателя.
• Артикул 113187 — точный идентификатор для заказа запасных частей. Сохраняйте его при оформлении заявок.
