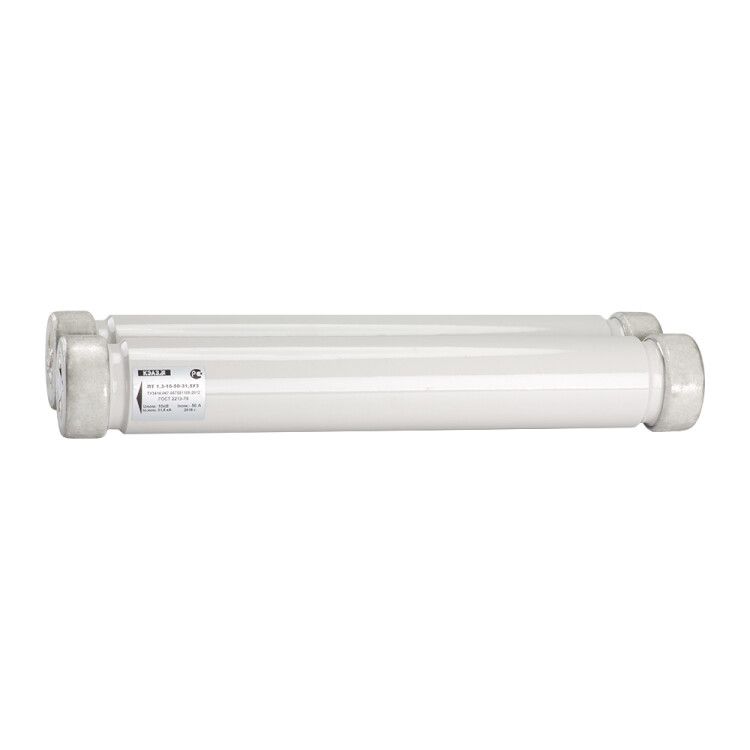

Патрон ПТ 1.3 6кВ 100А 31.5кА У3 КЭАЗ 113186

Патрон ПТ-1.3-6-100-31.5 У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Этот элемент обеспечивает быстрое отключение при коротком замыкании, сохраняя целостность оборудования. Артикул 113186 соответствует серии ПТ и ПКТ.

Назначение и область применения

Патрон ПТ-1.3-6-100-31.5 У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения. Он применяется там, где требуется надёжная и быстрая реакция на аварийные токи - например, в трансформаторных подстанциях, ячейках КРУ, комплектных устройствах питания. Предназначен исключительно для работы в воздушной среде, не предназначен для герметичных или взрывоопасных зонах.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который предохранитель выдерживает длительное время без срабатывания;
• Номинальное напряжение: 6 кВ - работает в сетях переменного тока до этого значения;
• Предельная отключающая способность: 31,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Частота: 50 Гц - совместим с промышленными сетями России и стран СНГ;
• Климатическое исполнение: У3 - рассчитан на умеренные климатические условия с перепадами температур от –45 C до +40 C;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли; требует установки в закрытом щите;
• Диаметр корпуса: 72 мм - важный габарит для подбора подходящего держателя;
• Категория применения: gR - классификация по IEC, указывает на применение для защиты кабелей и малых нагрузок, характерна для токоограничивающих предохранителей;
• Тип тока: переменный - не постоянному току;
• Тип изделия: токоограничивающий - снижает амплитуду пробивного тока за счёт специальной заполняющей массы внутри кварца.

Совместимость и монтаж

Патрон ПТ-1.3-6-100-31.5 У3 устанавливается в держатель типа ПТ-1.3, совместимый с другими изделиями серии ПТ. Для правильной установки необходимо:

• Использовать только рекомендованные держатели от КЭАЗ - несовместимые модели могут вызывать нагрев или плохой контакт;
• Проверить соответствие посадочного диаметра 72 мм - отклонение даже на несколько миллиметров недопустимо;
• Не допускать механических повреждений корпуса - трещины или деформация нарушают изоляцию;
• Монтаж проводится при отключенном питании - после срабатывания предохранитель меняется полностью, без возможности восстановления.

Безопасность и стандарты

Патрон ПТ-1.3-6-100-31.5 У3 соответствует требованиям международной категории gR (IEC 60269-1) и российским нормам для высоковольтных предохранителей. Применяет технологию токоограничения через кварцевую песчаную заполненную камеру - это минимизирует энергию дуги и снижает риск возгорания. Наличие сертификатов КЭАЗ подтверждает соответствие ГОСТ Р МЭК 60269.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет использовать в местах с большими токами КЗ - например, рядом с мощными трансформаторами;
• Токоограничивающее действие снижает ударную нагрузку на оборудование, продлевая срок службы кабелей и автоматических выключателей;
• Устойчивость к широкому диапазону температур делает его пригодным для установки вне помещений в холодных регионах;
• Простая замена - не требует сложных инструментов, достаточно отвертки и соблюдения мер безопасности.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50 Гц;
• IP20 не даёт защиты от влаги - нельзя устанавливать на открытых площадках или во влажных помещениях без дополнительной оболочки;
• Не подлежит ремонту - после срабатывания заменяется полностью;
• Не предназначен для частого включения/выключения - служит только для аварийного отключения, а не для оперативного управления;
• Требуется точное соответствие типоразмера держателя - использование адаптеров или самодельных решений опасно.

Примеры использования

• Защита входных кабелей к трансформаторам 6(10)/0,4 кВ в КРУ-6 кВ;
• Автоматическая защита шинопроводов в промышленных цехах;
• Фидеры на насосные станции, вентиляционные системы, конвейеры с двигателями до 100 А;
• Ячейки КРУ-6 кВ в жилых микрорайонах, больницах, школах - где нужна надёжная защита от КЗ без задержек.

Практические советы

• Перед заменой всегда проверяйте наличие следов дуги или оплавления в держателе - при необходимости замените и его;
• При хранении берегите от влаги и механических воздействий - даже новый патрон может потерять изоляционные свойства при попадании влаги;
• Выбирая аналоги, ориентируйтесь на серию ПТ и ПКТ от КЭАЗ - другие производители могут иметь отличные габариты или характеристики;
• Документацию по монтажу и тестированию лучше хранить вместе с паспортом изделия - особенно важно при прохождении осмотров энергонадзора.
