Патрон ПТ 1.2 10кВ 50А 31.5кА У3 КЭАЗ 115302

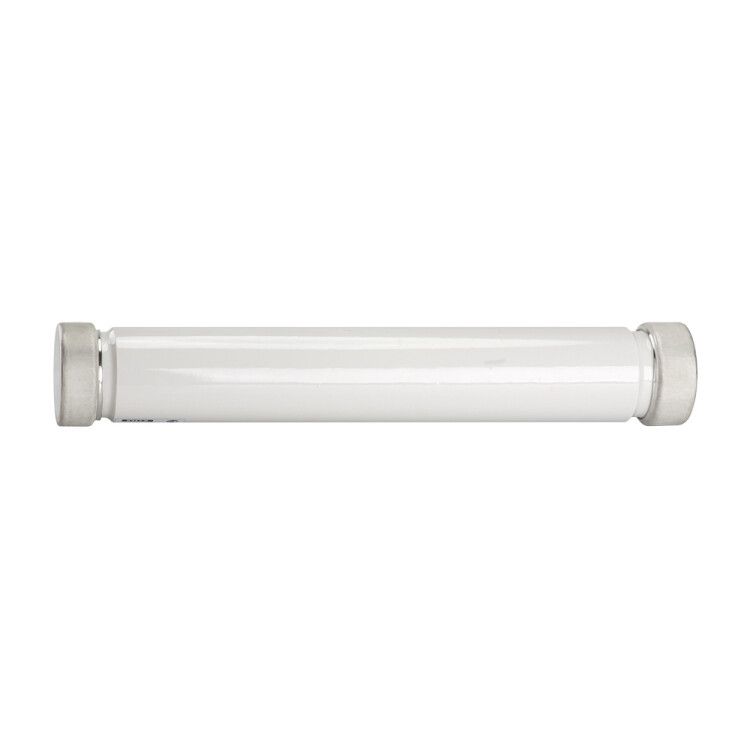

Патрон ПТ-1.2 10 кВ 50 А 31.5 кА У3 - высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств от сверхтоков в сетях до 10 кВ. Этот патрон применяется совместно с предохранителем серии ПКТ и обеспечивает надёжную отсечку аварийных токов даже при максимальных нагрузках.

Назначение и область применения

Патрон ПТ-1.2 10 кВ 50 А 31.5 кА У3 используется для физического удерживания и электрического соединения токоограничивающего предохранителя типа ПКТ. Он предназначен исключительно для работы в воздушной среде внутри комплектных распределительных устройств (КРУ) и ячеек высоковольтных систем. Применяется там, где требуется быстрая и гарантированная отсечка токов короткого замыкания - например, на вводах силовых трансформаторов, в секционирующих пунктах или защищаемых линиях 6–10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока - работает в сетях до 10 000 В;
• Номинальный ток: 50 А - допустимый длительный ток через патрон без перегрева;
• Предельная отключающая способность: 31,5 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Частота: 50 Гц - соответствует стандартной частоте сети в России и странах СНГ;
• Категория применения: gR - класс защиты для ограниченных токов короткого замыкания, типичный для распределительных сетей;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не герметична; требует установки в закрытом корпусе;
• Климатическое исполнение: У3 - рассчитан на работу при температурах от –45 C до +40 C, умеренные и холодные регионы;
• Диаметр: 72 мм - габаритный размер для правильного подбора места монтажа;
• Технология установки: воздух - не предназначен для установки в масле, газе или земле;
• Категория эффективности: Общего назначения - универсальное решение для большинства стандартных применений в энергообъектах.

Совместимость и монтаж

Патрон ПТ-1.2 10 кВ 50 А 31.5 кА У3 совместим только с предохранителями серии ПКТ того же номинала (50 А). Нельзя использовать другие модели или аналоги из других серий - риск некорректной работы или повреждения оборудования.

Монтаж выполняется в специализированных ячейках КРУ или щитах с жестко заданным креплением. Диаметр посадочного места - 72 мм, необходимо проверить соответствие отверстия перед установкой. Подключение осуществляется через верхние и нижние контактные выводы - важно соблюдать полярность и плотность контактов. Перед установкой обязательно отключите питание и выполните контрольную проверку наличия напряжения!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 282-1 и ГОСТ Р 50030.3, что гарантирует его соответствие международным нормам безопасности для высоковольтных предохранителей. Сертифицирован для эксплуатации в условиях повышенной опасности согласно ПУЭ. Отличается механической прочностью и термической стойкостью при работе с импульсными токами.

Преимущества

• Высокая предельная отключающая способность - обеспечивает защиту чувствительного оборудования даже при самых серьёзных авариях;
• Токоограничивающее действие снижает энергию пробоя, минимизируя повреждения проводников и аппаратов;
• Простая и надёжная конструкция - минимальное количество движущихся деталей, долгий срок службы;
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях;
• Подтверждённая совместимость с продукцией КЭАЗ - гарантия взаимодействия всех элементов системы.

Ограничения применения

• Не для постоянного тока - только для переменного тока 50 Гц;
• Степень защиты IP20 запрещает использование вне закрытых шкафов - открытые площадки недопустимы;
• Запрещено применять с предохранителями другой категории (например, aM или gL);
• Не рекомендован для циклических операций включения/выключения - предназначен только для однократного срабатывания при аварии;
• Не подлежит ремонту - после срабатывания заменяется полностью вместе с предохранителем.

Примеры использования

• Защита вводных автоматических выключателей в КРУ 10 кВ на подстанциях;
• Функциональная часть ячеек КСО с трансформаторами мощностью до 1600 кВ·А;
• Щитовые модули в промышленных цехах с высоковольтными двигателями;
• Линии питания насосных станций, эскалаторов, конвейеров в условиях возможных КЗ.

Практические советы

• Перед установкой всегда проверьте соответствие номинала предохранителя (ПКТ 50 А) и патрона - они должны быть парой;
• При замене используйте только оригинальные предохранители КЭАЗ - сторонние аналоги могут не иметь нужной характеристики отключения;
• Проверяйте состояние контактов патрона каждые 2 года - окисление увеличивает нагрев и снижает надёжность;
• При монтаже не затягивайте болты слишком сильно - можно деформировать изоляторы;
• После срабатывания патрон ПТ-1.2 10 кВ 50 А 31.5 кА У3 следует заменить сразу, даже если внешний вид кажется целым - внутренняя дуговая камера уже повреждена.
