Патрон ПТ 1.2 10кВ 40А 31.5кА У3 КЭАЗ 113180

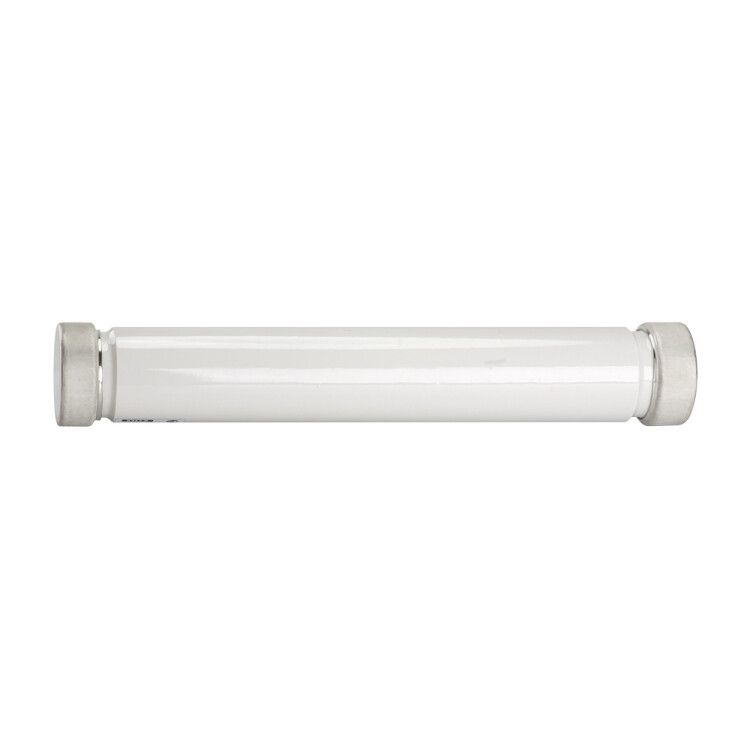

Патрон ПТ-1.2 10 кВ 40 А 31.5 кА У3 - высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 10 кВ. Применяется совместно с предохранителями серии ПКТ и обеспечивает надёжную отсечку токов короткого замыкания.

Назначение и область применения

Патрон ПТ-1.2 10 кВ 40 А 31.5 кА У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения - трансформаторах, реакторах, кабельных линиях и ячейках КРУ. Он применяется в системах с частотой 50 Гц и работает в паре с предохранителем серии ПКТ. Подходит для установки в закрытых помещениях с умеренным климатом.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток)
• Номинальный ток: 40 А
• Предельная отключающая способность: 31,5 кА - максимальный ток короткого замыкания, который патрон может безопасно отключить
• Частота: 50 Гц
• Климатическое исполнение: У3 - предназначен для работы при температурах от -45 C до +40 C, в условиях умеренного климата с возможными осадками и перепадами влажности
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри корпуса или щита
• Категория применения: gR - для защиты кабелей, трансформаторов и других чувствительных нагрузок
• Диаметр: 72 мм - габарит для правильного подбора места монтажа
• Технология установки: воздушная - изоляция осуществляется воздухом, не требует масла или эпоксидной заливки
• Категория эффективности: Общего назначения - универсальное решение для типовых задач защиты

Совместимость и монтаж

Патрон ПТ-1.2 10 кВ 40 А 31.5 кА У3 совместим исключительно с предохранителями серии ПКТ того же номинала (40 А). Монтаж выполняется в специальные держатели в комплекте с КРУ или шкафами распределительных устройств. Для установки требуется фиксация механическими зажимами - сам патрон не имеет собственных контактов, он служит лишь корпусом для вставки предохранителя. Диаметр 72 мм необходимо сверить с посадочным местом перед заказом. Недопустимо использование с другими сериями предохранителей - это нарушает работу системы и аннулирует гарантию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1 для высоковольтных предохранителей. Конструкция обеспечивает безопасное отключение даже при значительных токовых импульсах благодаря токоограничивающей технологии - она снижает энергию дуги и минимизирует повреждения соседних элементов сети. Отключение происходит автоматически при превышении порога тока, что делает патрон ПТ-1.2 важным элементом аварийной защиты.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет применять патрон в мощных распределительных сетях
• Токоограничивающая технология снижает тепловые и электромагнитные воздействия на оборудование
• Механическая прочность и стабильность при широком диапазоне температур (-45…+40 C)
• Простота замены предохранителя - достаточно вынуть старую вставку и вставить новую
• Не требует обслуживания во время эксплуатации

Ограничения применения

• Не для постоянного тока - только для переменного тока 50 Гц
• Степень защиты IP20 запрещает установку вне помещений или в сырых зонах без дополнительной оболочки
• Запрещено использовать с предохранителями других серий (например, ПТ-1.1 или ПКТ другого номинала)
• Не рассчитан на многократные срабатывания - после каждого отключения предохранитель меняют полностью
• Не подходит для защиты двигателей или сложной электроники - для этого нужны другие типы защит (термореле, автоматы)

Примеры использования

• Защита трансформаторов 6–10 кВ в подстанциях
• Автоматическая отсечка в ячейках КРУ-10
• Фидеры питания кабельных линий в жилых массивах и промзонах
• Щитовые распределительные пункты на заводах с высокой плотностью потребления энергии

Практические советы

• Перед монтажом проверьте соответствие номинала предохранителя (40 А) и типа (ПКТ) - неверная вставка может вызвать отказ защиты
• При замене используйте только оригинальные вставки от КЭАЗ - аналоги могут иметь отличную временятоковую характеристику
• Убедитесь, что место установки сухое и проветриваемое - даже при IP20 повышенная влажность снижает срок службы
• Проверяйте целостность контактных поверхностей в держателях - окисление увеличивает нагрев и риск выхода из строя
• Патроны ПТ-1.2 не ремонтируются - при повреждении корпуса замените весь модуль целиком
