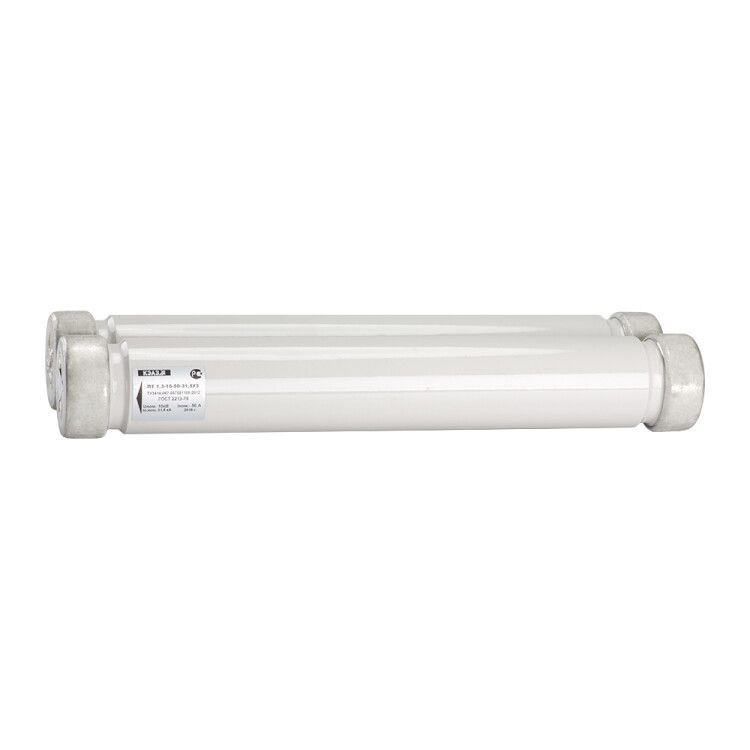

Патрон ПТ 1.3 10кВ 80А 31.5кА У3 КЭАЗ 118229

Патрон ПТ-1.3-10-80-31.5-У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 10 кВ. Обеспечивает быстрое отключение при коротком замыкании, сохраняя целостность оборудования. Артикул 118229 соответствует серии ПТ.

Назначение и область применения

Патрон ПТ-1.3-10-80-31.5-У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения - трансформаторах, кабельных линиях, шинопроводах. Применяется в промышленных объектах, энергообъектах, на подстанциях. Предназначен исключительно для работы в цепях переменного тока с частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток)
• Номинальный ток: 80 А
• Предельная отключающая способность: 31,5 кА - максимальный ток короткого замыкания, который предохранитель может безопасно отключить
• Частота: 50 Гц
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, устойчив к влажности и перепадам температур в условиях умеренного климата
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе
• Диаметр: 72 мм - габарит для правильного подбора держателя
• Тип установки: воздушная - монтаж в открытых распределительных устройствах, без изоляции в масле или газе
• Категория применения: gR - обеспечивает защиту кабелей и маломощных нагрузок, характерна для распределительных систем
• Категория эффективности: общего назначения - универсальное решение для типовых условий эксплуатации

Совместимость и монтаж

Патрон ПТ-1.3-10-80-31.5-У3 совместим с держателями, рассчитанными на диаметр 72 мм и класс напряжения 10 кВ. Монтаж выполняется в изолированных щитах или ячейках КРУ. Перед установкой проверьте соответствие зажимов держателя и контактов патрона. Нельзя использовать с держателями для других серий (например, ПКТ-2) - отличаются механические и электрические параметры. Подключение осуществляется через верхние и нижние контактные выводы. Отключать питание перед заменой обязательно!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1 для высоковольтных предохранителей типа gR. Конструкция обеспечивает надёжную дугогашущую способность при отключении больших токов. Для безопасности оператора рекомендуется применять средства индивидуальной защиты при работе с открытыми токоведущими частями.

Преимущества

• Высокая предельная отключающая способность (31,5 кА) позволяет защищать оборудование даже при серьёзных аварийных режимах
• Токоограничивающая технология снижает энергию короткого замыкания, минимизируя повреждения соседних элементов сети
• Климатическое исполнение У3 делает изделие пригодным для эксплуатации в холодных регионах России
• Материалы корпуса устойчивы к старению, что продлевает срок службы при постоянной нагрузке

Ограничения применения

• Не предназначен для постоянной коммутации нагрузки - только для защиты от сверхтоков
• IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Запрещено применять в цепях постоянного тока - только для AC 50 Гц
• Не совместим с автоматическими выключателями в качестве взаимозаменяемого элемента
• После срабатывания требуется обязательная замена - восстановление невозможно

Примеры использования

• Защита трансформаторов 6–10 кВ на промышленных предприятиях
• Охрана кабельных линий питания насосных станций
• Фидеры в комплектных трансформаторных подстанциях (КТП)
• Щитовые помещения с распределительными устройствами КРУ-10

Практические советы

• При выборе убедитесь, что номинальный ток патрона (80 А) соответствует расчетному току защищаемой цепи - не менее 1,25× от максимальной рабочей нагрузки
• Проверяйте состояние держателя перед установкой нового патрона - окисление контактов снижает надёжность
• Диаметр 72 мм - критический параметр. Использование адаптеров или нештатных держателей недопустимо
• При хранении соблюдайте условия: сухое помещение, температура от -45 до +40 C, без прямого воздействия солнца
• После срабатывания всегда заменяйте весь патрон - даже если внешний вид кажется целым. Элемент внутри не подлежит ремонту
