Патрон ПТ 1.2 10кВ 80А 31.5кА У3 КЭАЗ 120452

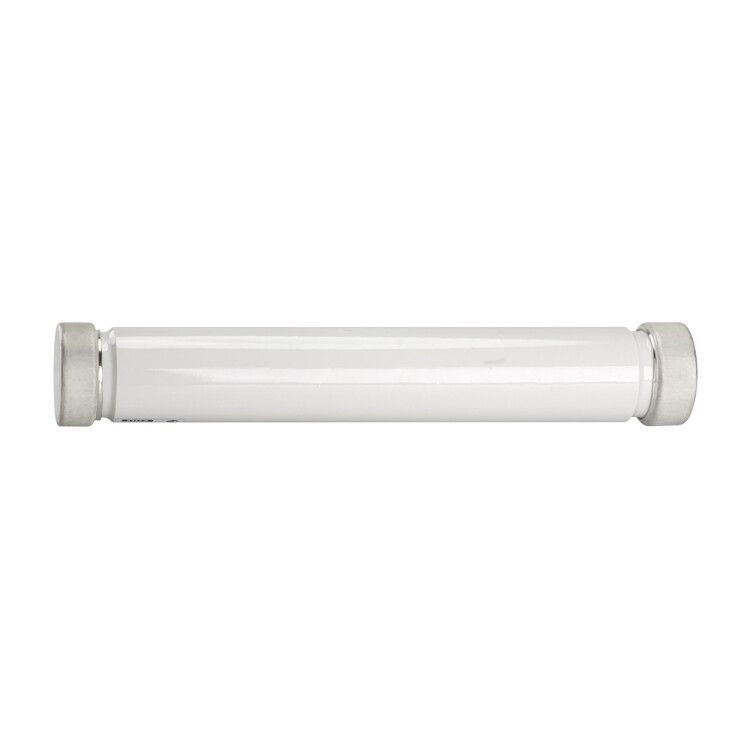

Патрон ПТ-1.2-10-80-31.5-У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий в сетях до 10 кВ. Артикул 120452 соответствует серии ПТ и применяется в промышленных энергообъектах.

Назначение и область применения

Патрон ПТ-1.2-10-80-31.5-У3 используется для быстрого отключения повреждённых участков в высоковольтных цепях переменного тока частотой 50 Гц. Он защищает оборудование распределительных устройств - трансформаторы, кабели, реакторы - от последствий сверхтоков. Применяется в подстанциях, промышленных предприятиях, объектах ЖКХ и энергетической инфраструктуре.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания.
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до 10 000 В переменного тока.
• Предельная отключающая способность: 31,5 кА - наибольший ток короткого замыкания, который предохранитель способен безопасно прервать.
• Частота: 50 Гц - совместим с промышленными сетями России и стран СНГ.
• Климатическое исполнение У3: работает при температурах от –45 C до +40 C, устойчив к влаге и колебаниям температуры в условиях открытых помещений.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых щитов.
• Диаметр: 72 мм - габарит для правильного подбора места монтажа и фиксирующих элементов.
• Категория применения gR: предназначен для защиты силового оборудования от коротких замыканий; обеспечивает избирательную координацию с другими аппаратами защиты.
• Технология установки: воздушная - монтируется в воздухе, без погружения в масло или газ.

Совместимость и монтаж

Патрон ПТ-1.2-10-80-31.5-У3 устанавливается в специализированные держатели серии ПКТ/ПТ от КЭАЗ. Для надёжного контакта требуется точное соответствие посадочных размеров - диаметр 72 мм и тип крепления должны совпадать с конструкцией держателя. Монтаж выполняется при отключённом питании. Недопустимо использование с держателями других серий или производителей без проверки механической и электрической совместимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3–99 (МЭК 60269-1/-2) для высоковольтных предохранителей категории gR. Обеспечивает гарантированное отключение даже при экстремальных значениях тока короткого замыкания. Конструкция исключает выброс горячих частиц за пределы корпуса при срабатывании.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет применять предохранитель там, где другие устройства не справятся с аварийными режимами.
• Токоограничивающее действие снижает энергию, передаваемую в место КЗ, что продлевает срок службы соседнего оборудования.
• Работает в широком диапазоне температур - подходит для холодных регионов и неотапливаемых помещениях.
• Простая замена после срабатывания - не требует сложной диагностики или настройки.

Ограничения применения

• Не для защиты двигателей или нагрузок с высокими пусковыми токами - не имеет времятоковой характеристики для таких задач.
• IP20 не допускает установку вне закрытых шкафов - запрещено использовать на открытом воздухе без защиты от осадков и пыли.
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока.
• Не является автоматическим выключателем - одноразовое устройство, требует замены после каждого срабатывания.

Примеры использования

• Защита высоковольтных трансформаторов 6(10)/0,4 кВ на подстанциях.
• Автоматическая защита кабельных линий 10 кВ в промышленных зонах.
• Функциональная часть ячеек КРУ-10 кВ в системах внутреннего электроснабжения предприятий.
• Щитовые комплекты для насосных станций, металлургических цехов, тепловых пунктов.

Практические советы

• Перед установкой проверьте целостность корпуса и наличие следов повреждений - трещины или деформация недопустимы.
• При замене используйте только оригинальные держатели от КЭАЗ - несовместимые модели могут вызывать нагрев или плохой контакт.
• Убедитесь, что номинальный ток нагрузки не превышает 80 А - превышение снизит долговечность и увеличит риск ложных срабатываний.
• При проектировании системы учтите, что ПТ-1.2-10-80-31.5-У3 требует свободного пространства вокруг себя для теплоотвода - плотная компактная сборка может влиять на термическую стабильность.
• Храните запасные предохранители в сухом месте, избегая воздействия влаги и химически активных сред - даже в нерабочем состоянии они чувствительны к условиям окружающей среды.
