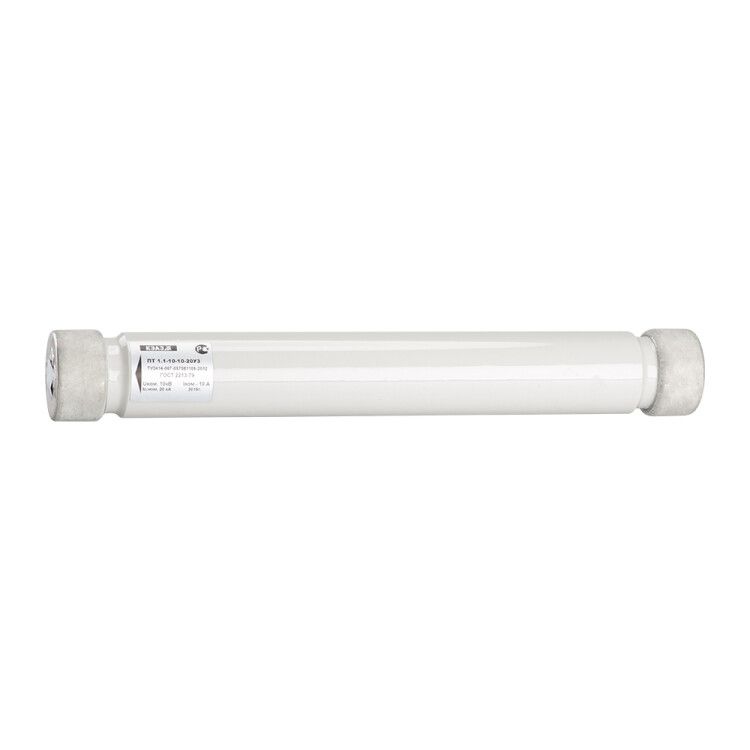

Патрон ПТ 1.1 10кВ 31.5А 31.5кА У1 КЭАЗ 256584

Патрон ПТ-1.1-10-31,5-31,5-У1 - высоковольтный предохранитель от Кэаз, предназначенный для защиты распределительных устройств в сетях до 10 кВ. Он сочетает надёжную коммутационную способность 31,5 кА с номинальным током 31,5 А и соответствует категории У1 по условиям эксплуатации.

Назначение и область применения

Патрон ПТ-1.1-10-31,5-31,5-У1 используется для защиты силового оборудования от перегрузок и коротких замыканий в распределительных устройствах. Применяется в воздушных ячейках КРУ, трансформаторных подстанциях и других системах среднего напряжения. Подходит для работы в условиях нормальной влажности и умеренного климата благодаря категории У1.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток, 50 Гц)
• Номинальный ток: 31,5 А
• Предельная коммутационная способность: 31,5 кА
• Тип изделия: патрон (высоковольтный предохранитель)
• Категория применения: gR - для защиты кабелей и трансформаторов
• Диаметр корпуса: 55 мм
• Метод изоляции: воздух
• Категория эффективности: общего назначения

Совместимость и монтаж

Патрон ПТ-1.1-10-31,5-31,5-У1 совместим с контактными держателями, рассчитанными на диаметр 55 мм и класс напряжения 10 кВ. Монтируется в комплектные распределительные устройства типа КРУ-10 кВ. Для правильной установки необходимо использовать только рекомендованные держатели от Кэаз или аналогичные, сертифицированные для данной модели. Неправильно подобранная фиксация снижает надёжность контакта и увеличивает риск нагрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3–99 (IEC 60282-1) для высоковольтных предохранителей типа gR. Обеспечивает безопасное отключение при аварийных токах за счёт быстрого плавления элемента внутри герметизированного корпуса. Конструкция исключает выброс горящих частиц - применение в закрытых помещениях допустимо.

Преимущества

• Стандартный диаметр 55 мм обеспечивает широкую совместимость с существующими держателями
• Высокая коммутационная способность (31,5 кА) позволяет работать даже при серьёзных КЗ
• Категория gR гарантирует точную координированию с другими защитными устройствами
• Произведён на заводе Кэаз - известном производителе с проверенной качеством продукции

Ограничения применения

• Не предназначен для постоянной нагрузки выше 31,5 А - превышение вызывает преждевременное срабатывание
• Не работает в условиях повышенной запылённости, агрессивной химической среды или экстремальных температур - требует соблюдения категории У1
• Не является автоматическим выключателем - после срабатывания требуется замена патрона
• Не применяется в цепях постоянного тока - только для AC 50 Гц

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ в КТП
• Автоматическое отключение кабельных линий 10 кВ при КЗ
• Функциональная часть ячеек КРУ-10 кВ в промышленных объектах
• Резервная защита вводных щитов на предприятиях с малой мощностью

Практические советы

• Проверьте соответствие диаметра 55 мм перед установкой - не все держатели подходят
• После каждого срабатывания осмотрите держатель на следы дуги; при повреждении - замените его
• Не используйте патроны с трещинами или деформацией корпуса - они теряют изолирующие свойства
• При заказе убедитесь, что указан артикул 256584 - он точно соответствует модели ПТ-1.1-10-31,5-31,5-У1
• Хранить в сухом месте, избегать механических ударов - внутренний кварцевый песок чувствителен к сотрясению
