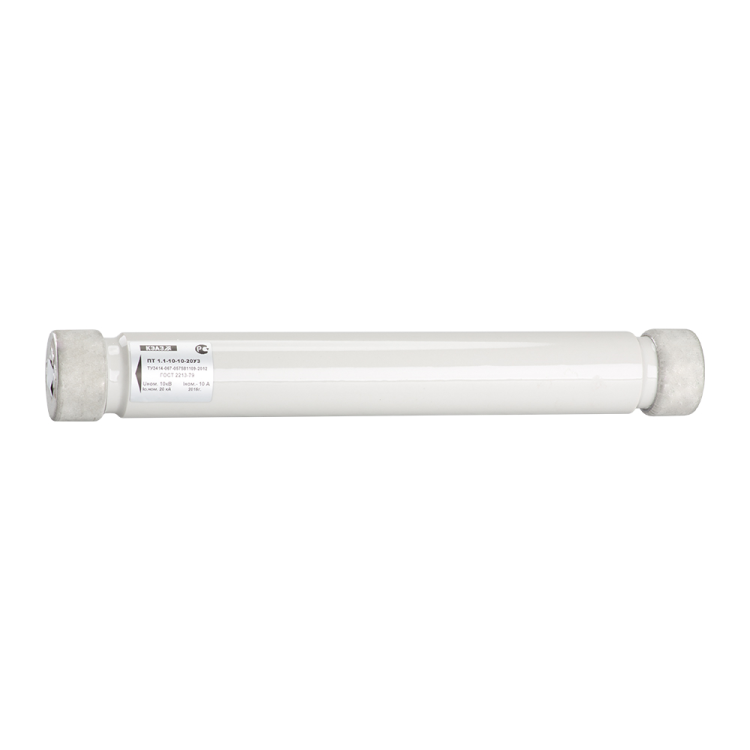

Патрон ПТ 1.1 10кВ 5А 20кА У1 КЭАЗ 120428

Патрон ПТ-1.1-10-5-20-У1 - высоковольтный предохранитель от Кэаз, предназначенный для защиты силовых цепей до 10 кВ при токе до 5 А. Модель из серии ПКТ/ПТ обеспечивает надёжную работу в условиях повышенных нагрузок благодаря полному диапазону отключения и наличию бойка.

Назначение и область применения

Патрон ПТ-1.1-10-5-20-У1 применяется в распределительных устройствах высокого напряжения для защиты оборудования от перегрузок и коротких замыканий. Подходит для установки в ячейках КРУ, трансформаторных подстанциях, на вводах промышленных объектов. Предназначен исключительно для работы в сетях переменного тока.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток)
• Номинальный ток: 5 А
• Предельная коммутационная способность: 20 кА
• Диаметр корпуса: 55 мм
• Тип изделия: патрон с бойком
• Категория применения: gL/gG - полный диапазон защиты от малых перегрузок до больших КЗ
• Метод установки: воздушная, без герметизации
• Категория эффективности: полный диапазон - отключение происходит во всём диапазоне токов, включая минимальные перегрузки

Совместимость и монтаж

Патрон ПТ-1.1-10-5-20-У1 совместим с контактными держателями, рассчитанными на диаметр 55 мм и класс напряжения 10 кВ. Установка осуществляется вручную - патрон вставляется в держатель до фиксации. Бойк внутри уведомляет о срабатывании - визуальный контроль возможен через окно держателя. Для безопасного обслуживания требуется отключение питания и заземление цепи перед заменой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1/2 для высоковольтных предохранителей категории gL/gG. Конструкция гарантирует безопасное гашение дуги при отключении токов до 20 кА. Применение вне указанных условий (например, постоянный ток или сверхвысокие температуры) запрещено.

Преимущества

• Наличие бойка позволяет оперативно определить сработавший элемент без демонтажа
• Полный диапазон отключения защищает как от длительных перегрузок, так и от аварийных токов
• Стандартный диаметр 55 мм обеспечивает широкую совместимость с существующими держателями
• Произведён на заводе КЭAZ - проверенная технология сборки и качества материалов

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами, паром или пылью - отсутствует защита IP
• Не используется в системах постоянного тока
• Не рекомендован для частых срабатываний - после каждого отключения требует замены
• Работает только при температуре окружающей среды, указанной в документации производителя (обычно –40…+40 C)

Примеры использования

• Защита трансформаторов 6–10 кВ на промышленных подстанциях
• Автоматическая защита вводных шкафов КРУ-10
• Фидеры на насосных станциях, компрессорных площадках
• Линии питания электродвигателей мощностью до 100–150 кВт

Практические советы

• Проверьте соответствие диаметра 55 мм вашему держателю - несовпадение вызывает плохой контакт и нагрев
• Обязательно используйте изолирующие перчатки и пробники при работе с патроном ПТ-1.1-10-5-20-У1 - даже выключенные цепи могут сохранять заряд
• При замене всегда устанавливайте новый патрон того же типа; не допускайте использование аналогов с меньшей коммутационной способностью
• При частых срабатываниях - проанализируйте причину: возможно, проблема в оборудовании, а не в предохранителе
• Храните запасные патроны в сухом месте - влага снижает изоляционные свойства
