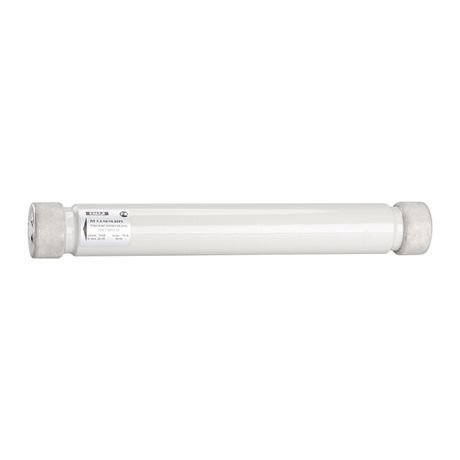

Патрон ПТ 1.1 6кВ 10А 12.5кА У3 КЭАЗ 258462

Патрон ПТ-1.1 6 кВ 10 А 12.5 кА У3 - высоковольтный предохранитель из серии ПКТ/ПТ производства КЭАЗ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий в сетях переменного тока 6 кВ. Этот патрон обеспечивает надёжную работу в условиях суровых климатических воздействий.

Назначение и область применения

Патрон ПТ-1.1 6 кВ 10 А 12.5 кА У3 применяется в качестве быстродействующего элемента защиты в высоковольтных распределительных устройствах. Он защищает силовые трансформаторы, кабели и другую аппаратуру от повреждений при аварийных режимах - коротком замыкании и длительной перегрузке. Подходит для установки в ячейках КРУ, комплектных трансформаторных подстанциях и других объектах энергоснабжения.

Технические характеристики

• Номинальное напряжение: 6 кВ (переменный ток)
• Номинальный ток: 10 А
• Предельная коммутационная способность: 12,5 кА
• Частота сети: 50 Гц
• Тип тока: переменный
• Категория применения: gR - универсальная защита кабелей и оборудования
• Диаметр корпуса: 55 мм
• Степень защиты: IP00 - открытое исполнение, без внешней защиты от пыли и воды
• Диапазон рабочих температур: от –45 C до +40 C
• Исполнение по климатическому классу: У3 - умеренный климат, для помещений с контролируемой средой

Совместимость и монтаж

Патрон ПТ-1.1 6 кВ 10 А 12.5 кА У3 предназначен для установки в специализированные держатели предохранителей, совместимые с габаритными размерами 55 мм. Монтаж осуществляется вручную через механический зажим - без инструментов. Обязательно соблюдайте полярность контактов и используйте только рекомендованные держатели от КЭАЗ. Недопустимо применение с другими типами предохранителей - даже при совпадении тока и напряжения.

Безопасность и стандарты

Патрон соответствует требованиям ГОСТ Р 50030.3–99 (МЭК 60269-1/-2) для высоковольтных предохранителей категории gR. Применение в соответствии с нормами снижает риск возгорания и поражения током при правильном монтаже. Открытый контакт (IP00) требует обязательного размещения внутри закрытых щитов или камерах КРУ - использование вне герметичной среды запрещено.

Преимущества

• Высокая коммутационная способность (12,5 кА) позволяет выдерживать крупные токи КЗ без разрушения корпуса
• Широкий температурный диапазон обеспечивает работоспособность в холодных регионах и зимних условиях
• Категория gR гарантирует точное срабатывание как при малых перегрузках, так и при максимальных КЗ
• Простая замена - не требуется демонтаж всей системы, достаточно снять старый патрон и вставить новый

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50 Гц
• IP00 исключает возможность установки на открытых площадках, в сырых помещениях или местах с пылевой нагрузкой
• Нельзя использовать вместо предохранителей с более высокими значениями тока или напряжения - даже если физически поместится
• Не рассчитан на многократное восстановление - после срабатывания подлежит обязательной замене

Примеры использования

• Защита силового масляного трансформатора 6(10)/0,4 кВ в КТП
• Фазовая защита вводного автомата в КРУ-10 кВ
• Охрана кабельной линии 6 кВ от пробоя изоляции
• Автоматическая защита цепей питания насосов, вентиляторов и конвейеров в промышленных системах

Практические советы

• Проверьте соответствие держателя патрона ПТ-1.1 6 кВ 10 А 12.5 кА У3 по диаметру 55 мм перед установкой - некорректный посадочный размер вызывает нагрев и выход из строя
• При замене всегда проверяйте целостность держателя: окисленные или деформированные контакты - причина преждевременного отказа
• Используйте изолирующие перчатки и инструкцию завода-производителя - работа с 6 кВ требует соблюдения мер безопасности
• Храните запасные патроны в сухом месте, избегая перепадов температуры - влага и перегрев снижают срок службы
• При использовании в составе КЭАЗ-продукции (например, КРУ-10) - выбирайте оригинальные держатели и комплектующие, чтобы сохранить сертификацию системы
