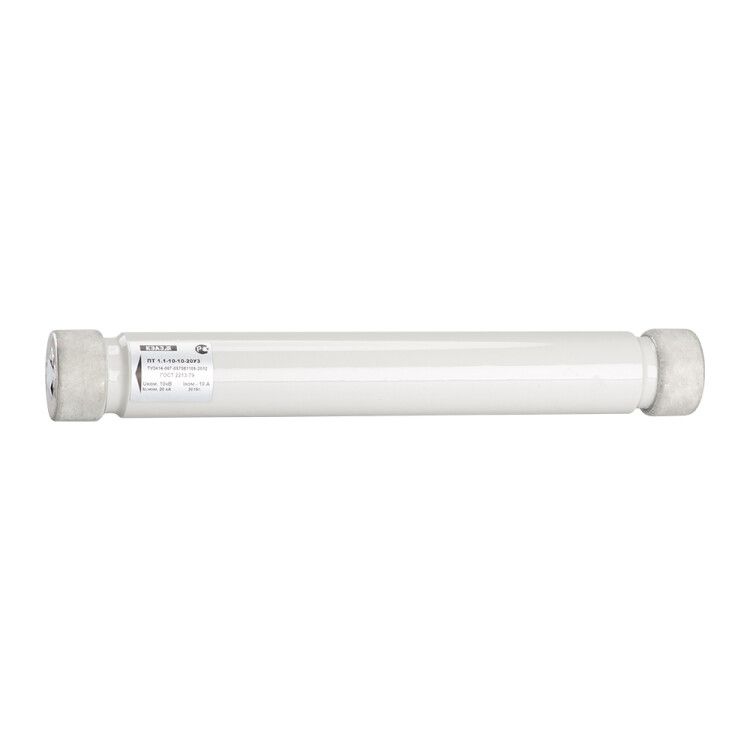

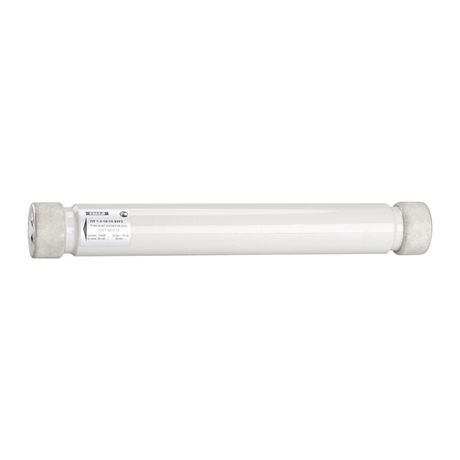

Патрон ПТ 1.1 6кВ 5А 31.5кА У3 КЭАЗ 258484

Патрон ПТ-1.1 6 кВ 5 А 31.5 кА У3 - это высоковольтный предохранитель из серии ПКТ, предназначенный для защиты распределительных устройств от коротких замыканий и перегрузок. Бренд КЭАЗ обеспечивает надёжность и соответствие требованиям промышленного оборудования. Артикул 258484 соответствует спецификациям для сетей 6 кВ.

Назначение и область применения

Патрон ПТ-1.1 6 кВ 5 А 31.5 кА У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения. Он применяется в системах, где требуется быстрое отключение цепи при аварийных токах - например, на подстанциях, в трансформаторных пунктах или у входа в промышленные установки. Предназначен исключительно для работы с переменным током частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 6 кВ (переменный ток)
• Номинальный ток: 5 А
• Предельная коммутационная способность: 31,5 кА
• Частота: 50 Гц
• Тип изделия: патрон (для выдвижных предохранителей)
• Категория применения: gR - защищает полупроводниковые приборы от коротких замыканий и перегрузок
• Категория эффективности по IEC 60282-1: общего назначения
• Диаметр корпуса: 55 мм
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом щите
• Рабочий температурный диапазон: от -45 C до +40 C
• Технология установки: воздушная (не для герметичных или подземных сред)

Совместимость и монтаж

Патрон ПТ-1.1 6 кВ 5 А 31.5 кА У3 совместим с предохранителями серии ПКТ того же номинала. Монтаж осуществляется в специализированные держатели с контактными зажимами, рассчитанные на диаметр 55 мм. Обязательно соблюдайте правила изоляции и доступа к токоведущим частям - патрон не имеет защиты IP, поэтому должен быть установлен внутри закрытых ячеек или шкафов. Для замены используйте изолирующие средства и отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60282-1 и классифицируется как gR - что гарантирует селективную работу при коротком замыкании. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.1. Наличие сертификатов КЭАЗ подтверждает соответствие промышленным стандартам безопасности.

Преимущества

• Высокая коммутационная способность (31,5 кА) позволяет безопасно отключать крупные аварийные токи
• Специальная конструкция патрона обеспечивает стабильное гашение дуги даже при максимальных нагрузках
• Широкий диапазон рабочих температур делает его пригодным для использования в суровых климатических условиях
• Совместимость с сериями ПКТ и ПТ упрощает замену и ремонт в существующих системах

Ограничения применения

• Не предназначен для постоянной работы при токах выше 5 А - возможна преждевременная потеря работоспособности
• IP00 не допускает использование вне закрытых щитов, в сыром воздухе, пыльных или взрывоопасных зонах
• Не работает с постоянным током - только с переменным 50 Гц
• Не рекомендован для защиты чувствительной электроники без дополнительных фильтров и ограничителей

Примеры использования

• Защита трансформаторов 6 кВ в комплектных распределительных устройствах (КРУ)
• Автоматическое отключение питания на вводе в цех с мощными преобразователями частоты
• Фидеры промышленных конвейеров и насосных станций с высокими пусковыми токами
• Щиты управления на тепловых и гидроэлектростанциях

Практические советы

• Проверяйте посадочный диаметр 55 мм перед установкой - не все держатели подходят
• При замене всегда проверяйте целостность контактов в держателе - окисление снижает надёжность
• Не используйте патрон ПТ-1.1 6 кВ 5 А 31.5 кА У3 в качестве основного автомата - он служит только для аварийного отключения
• Для систем с частыми перегрузками выбирайте предохранители с запасом по току - 5 А - минимальный порог для этой модели
• Храните запасные элементы в сухом месте - повышенная влажность влияет на изоляцию внутренних деталей
