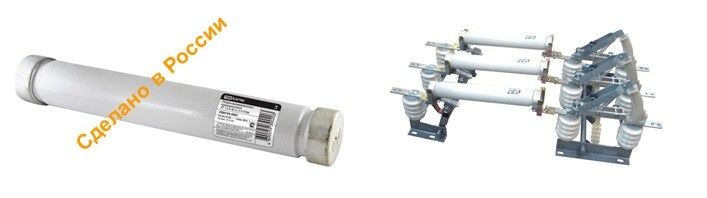

Патрон высоковольтного предохранителя ПТ 1,1-10-31,5-12,5 У3 | SQ0754-0019 TDM

Патрон высоковольтного предохранителя ПТ 1,1-10-31,5-12,5 У3 от TDM ELECTRIC предназначен для защиты оборудования в сетях до 10 кВ. Артикул sq0754-0019 используется там, где требуется надёжная и долговечная защита от перегрузок и коротких замыканий.

Назначение и область применения

Патрон высоковольтного предохранителя ПТ 1,1-10-31,5-12,5 У3 применяется для защиты силовых трансформаторов, воздушных и кабельных линий напряжением до 10 кВ. Подходит для установки на промышленных объектах, внутри распределительных устройств и на электроподстанциях. Предназначен для работы в условиях постоянной нагрузки и кратковременных аварийных режимов.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток плавкого элемента: 31,5 А
• Максимальный отключающий ток: 12,5 кА
• Конструкция корпуса: фарфоровый, с влагонепроницаемой глазурью
• Материал плавкого элемента: медь М1
• Исполнение по климату: У3 (для умеренного климата, с возможностью эксплуатации под открытым небом)

Совместимость и монтаж

Патрон ПТ 1,1-10-31,5-12,5 У3 совместим со стандартными держателями и опорными изоляторами, рассчитанными на патроны типа ПТ. Для монтажа необходимо использовать зажимы, соответствующие габаритам фарфорового корпуса. Обязательно проверьте соответствие диаметра контактных частей и глубины посадочного места перед установкой. Напряжение питания должно соответствовать номинальному значению 10 кВ - применение выше допустимых уровней недопустимо.

Безопасность и стандарты

Патрон ПТ 1,1-10-31,5-12,5 У3 соответствует требованиям ГОСТ Р 50030.3 и другим нормативным документам для высоковольтных предохранителей. Фарфоровая оболочка обеспечивает электроизоляцию и механическую прочность даже при температурных колебаниях. Контактные части выполнены из медного сплава М1, что снижает риск нагрева и окисления.

Преимущества

• Фарфоровый корпус с глазурью устойчив к влаге, грязи и химическим воздействиям - увеличивает срок службы в открытых условиях.
• Высокая теплостойкость материала позволяет выдерживать кратковременные перегрузки без деформации.
• Медный плавкий элемент М1 обеспечивает точную и быструю отсечку тока при аварии, минимизируя повреждения защищаемого оборудования.
• Стандартная форма и размеры позволяют легко заменить патрон без доработки креплений.

Ограничения применения

• Не предназначена для работы в средах с повышенной запылённостью без дополнительной защиты - фарфор может треснуть при ударах крупными частицами.
• Запрещено использование вне температурного диапазона, предусмотренного исполнением У3 (от –25C до +40C).
• Не рекомендуется применять в качестве основной защиты в системах с частыми коммутациями - для этого лучше подходят автоматические выключатели.
• Не подлежит ремонту - после срабатывания патрон заменяется полностью.

Примеры использования

• Защита трансформаторов на подстанциях 6–10 кВ.
• Обеспечение безопасности кабельных линий в промышленных цехах.
• Установка на столбовых опорах воздушных линий электропередачи.
• Резервная защита в комплектных трансформаторных подстанциях (КТП).

Практические советы

• Перед установкой проверьте целостность фарфора - наличие трещин или сколов требует замены патрона.
• При монтаже используйте изолированные инструменты и соблюдайте правила работы с оборудованием под напряжением.
• Убедитесь, что контакты в держателе чистые и плотно прилегают - плохой контакт вызывает перегрев и преждевременный выход из строя.
• При замене всегда используйте оригинальный плавкий элемент того же номинала - 31,5 А. Применение других значений нарушает защитные функции.
• Храните патроны в сухом месте - хотя они герметичны, длительное воздействие влаги может повредить внутренние контакты.
