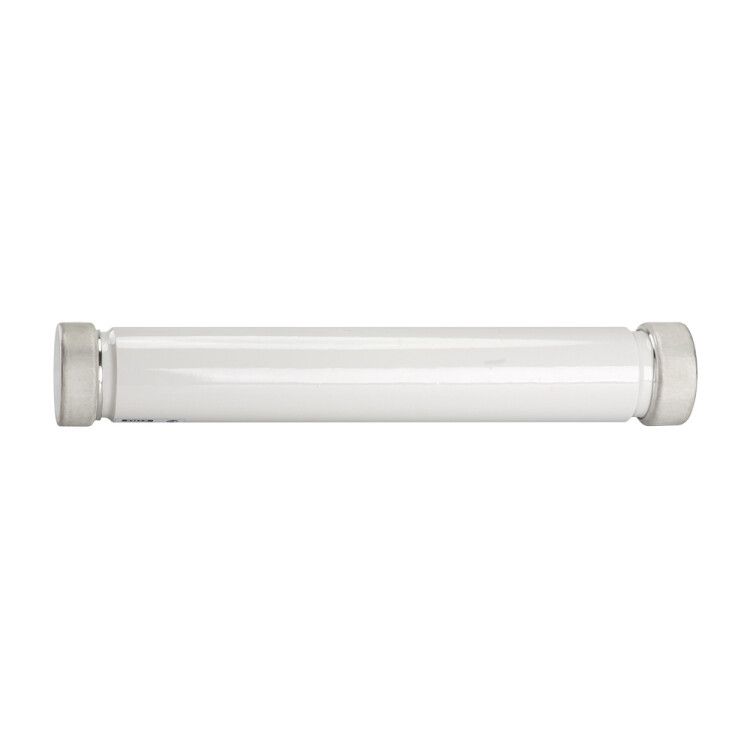

Патрон ПТ 1.2 10кВ 80А 31.5кА С У3 КЭАЗ 231491

Патрон ПТ-1.2-10-80-31,5-С-У3 от КЭАЗ - высоковольтный токоограничивающий патрон, предназначенный для защиты полупроводниковых устройств от коротких замыканий и перегрузок в распределительных системах переменного тока 10 кВ. Артикул 231491 соответствует серии ПТ и используется в промышленных энергообъектах.

Назначение и область применения

Патрон ПТ-1.2-10-80-31,5-С-У3 применяется в качестве элемента защиты в высоковольтных распределительных устройствах. Он обеспечивает быстрое отключение цепи при аварийных токах, снижая риск повреждения чувствительного оборудования - например, преобразователей частоты, выпрямителей или силовых полупроводниковых модулей. Подходит для установки в ячейках КРУ, щитах и других компактных распределительных системах, где требуется надёжная защита по категории gR.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока (AC)
• Номинальный ток: 80 А
• Предельная коммутационная способность: 31,5 кА
• Частота: 50 Гц
• Диаметр корпуса: 72 мм
• Климатическое исполнение: У3 - для умеренного климата, с возможной эксплуатацией при температурах от -45 C до +40 C
• Степень защиты: IP00 - без внешней защиты от пыли и воды; требует установки в закрытом оборудовании
• Тип изделия: токоограничивающий патрон
• Категория применения: gR - для защиты полупроводниковых приборов от КЗ и перегрузок
• Категория эффективности: общего назначения по IEC 60282-1
• Технология установки: воздушная - без изоляционной среды внутри корпуса

Совместимость и монтаж

Патрон ПТ-1.2-10-80-31,5-С-У3 совместим с контактными держателями, рассчитанными на диаметр 72 мм и номинальный ток 80 А. Монтаж осуществляется в специализированные гнёзда в КРУ или шкафах распределительных устройств. Обязательно соблюдать механическую фиксацию и правильную затяжку контактов - недостаточное усилие может вызвать нагрев и выход из строя. Для работы с этим патроном используются предохранители типа gR соответствующего номинала. Нельзя использовать с другими типами предохранителей - это нарушает гарантируемые характеристики защиты.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60282-1 и классифицируется как токоограничивающее устройство категории gR. Применение в соответствии с нормами обеспечивает селективность и координированную работу с другим оборудованием. Отказ от использования в защищённых корпусах (из-за IP00) создаёт риск поражения током - работа с патроном допускается только при отключении питания и заземлении цепи.

Преимущества

• Высокая предельная коммутационная способность (31,5 кА) позволяет выдерживать самые опасные КЗ без разрушения
• Токоограничивающая функция снижает энергию пробоя, защищая полупроводники от термического и электромагнитного воздействия
• Устойчивость к широкому диапазону температур (-45…+40 C) делает его пригодным для холодных регионов и неотапливаемых помещений
• Производится КЭАЗ - проверенным российским производителем с длительным опытом в области высоковольтной аппаратуры

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 исключает использование вне герметичных корпусов
• Не работает с постоянным током - только переменный ток 50 Гц
• Требует точного подбора предохранителя по току и типу (gR); применение других типов (например, gL) нарушает защитные свойства
• Не рекомендован для частой коммутации - это не автоматический выключатель, а одноразовый защитный элемент

Примеры использования

• Защита входных цепей частотных преобразователей на промышленных станках
• Функциональная часть КРУ-10 кВ в металлургических цехах
• Щиты управления насосными станциями с частотным управлением
• Системы электроснабжения горнодобывающего оборудования

Практические советы

• При замене патрона всегда используйте оригинальные предохранители gR того же номинала - 80 А. Не экономьте на комплектующих.
• Перед установкой проверьте состояние контактных поверхностей - окисление или деформация увеличивают переходное сопротивление.
• Убедитесь, что посадочное место имеет внутренний диаметр 72 мм - отклонение даже на 1–2 мм может привести к плохому контакту и перегреву.
• При работе в условиях повышенной запылённости - обязательно используйте патрон в закрытых боксах с фильтрами, так как сам патрон не защищён от пыли.
• Маркировка “У3” указывает на возможность эксплуатации в неотапливаемых помещениях - но не в местах с конденсацией влаги. При наличии сырости - предусмотрите принудительную вентиляцию.
