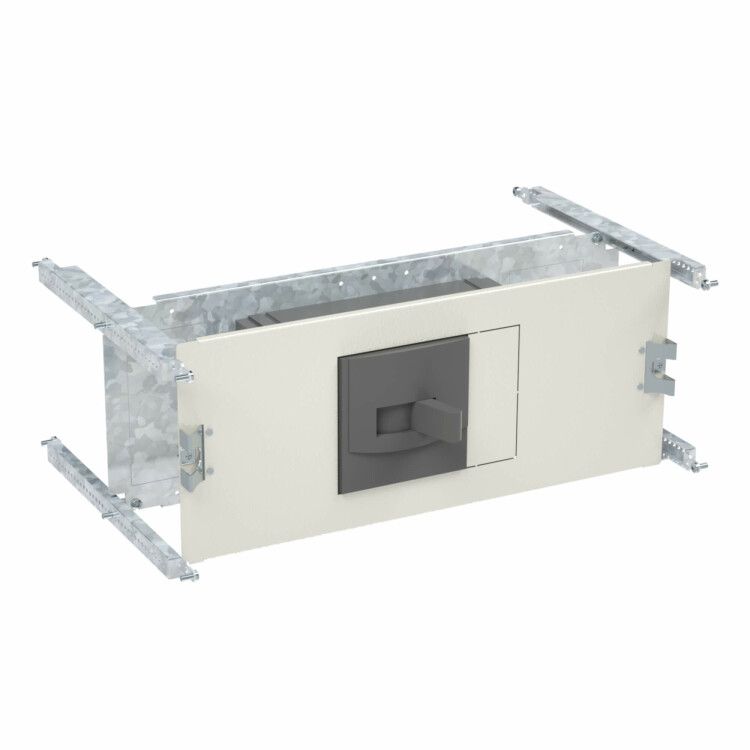

Комплект базовый для горизонтальной установки АВ ABB XT1 160А стац.+мот.прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61212 ДКС

Комплект для горизонтальной установки автоматического выключателя ABB XT1 (160A, стационарный + моторный привод), без секционирования, ширина 600мм, внутренняя панель DKC, серия F-MO предназначен для фиксации и подключения трёхполюсного автомата ABB XT1 в распределительном щите шириной 600 мм. Комплект включает металлическую панель DKC и обеспечивает надёжную стационарную установку с возможностью удалённого управления через моторный привод.

Назначение и область применения

Этот комплект используется для монтажа автоматического выключателя ABB XT1 в горизонтальном положении внутри силового шкафа. Подходит для систем, где требуется компактная и устойчивая установка без секционирования — например, в промышленных щитах на заводах, в системах конвейеров, насосных станциях или HVAC-оборудовании. Моторный привод позволяет дистанционно включать/выключать автомат, что особенно удобно при доступе к щиту затруднён.

Технические характеристики

• Номинальный ток автомата: 160 А
• Ширина комплекта: 600 мм
• Высота блока: 150 мм
• Исполнение автомата: стационарное (не выдвижное)
• Тип привода: моторный (электромеханический)
• Число полюсов: 3
• Материал корпуса: сталь
• Цвет: светло-серый
• Внутренняя панель: DKC (для крепления и коммутации)
• Серия комплекта: F-MO

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями ABB XT1 серии F-MO, имеющими стационарное исполнение и соответствующий габарит. Установка выполняется путём крепления панели DKC к стенкам шкафа шириной 600 мм. Автомат вставляется в панель сзади и фиксируется механически. Кабели подводятся к клеммам через заднюю часть панели. Моторный привод подключается к внешнему управлению — требует подачи напряжения управления (обычно 24 В постоянного или переменного тока, проверяйте спецификацию привода отдельно).

Безопасность и стандарты

Автоматический выключатель ABB XT1 соответствует международным стандартам IEC 60947-2. Комплект DKC выполнен из стали и не создаёт дополнительных электрических рисков. Для безопасной работы необходимо соблюдать требования по защите от поражения током — установка должна проводиться в соответствии с ПУЭ и нормами безопасности электроустановок.

Преимущества

• Жесткая стальная панель DKC предотвращает деформацию при нагрузках и вибрациях.
• Горизонтальное расположение экономит вертикальное пространство в шкафу.
• Моторный привод снижает необходимость физического доступа к автомату во время операций.
• Компоненты спроектированы для точного совпадения с габаритами ABB XT1 — минимизация зазоров и люфтов.

Ограничения применения

• Не подходит для выдвижных моделей автоматических выключателей — только для стационарных.
• Не содержит функции секционирования; нельзя использовать там, где нужна изоляция цепи без отключения питания всего шкафа.
• Работает только с автоматами ABB XT1 серии F-MO — другие модели (например, SACE, Masterpact) не подходят.
• Не предназначена для наружной установки — не имеет защиты IP выше IP20.

Примеры использования

• Щит управления технологической линией на пищевом производстве — автомат встроен в боковую панель, управление — с пульта.
• Распределительный щит насосной станции — компактная установка позволяет разместить несколько аппаратов в ограниченном пространстве.
• Система аварийного освещения — моторный привод позволяет дистанционно отключить питание при обслуживании.

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для свободного прохода кабелей к задним клеммам автомата.
• Убедитесь, что напряжение управления моторного привода соответствует заявленному в документации — обычно 24 В DC/AC.
• При сборке используйте только рекомендованные болты и крепёж — не допускайте перегрузки панели DKC.
• Обязательно укажите в проекте, что установлен именно комплект ABB XT1 (160A) с моторным приводом — это влияет на схему управления и выбор кабелей.
• Артикул r5pkib2h61212 — сохраняйте его при заказе запчастей или замене компонентов.
