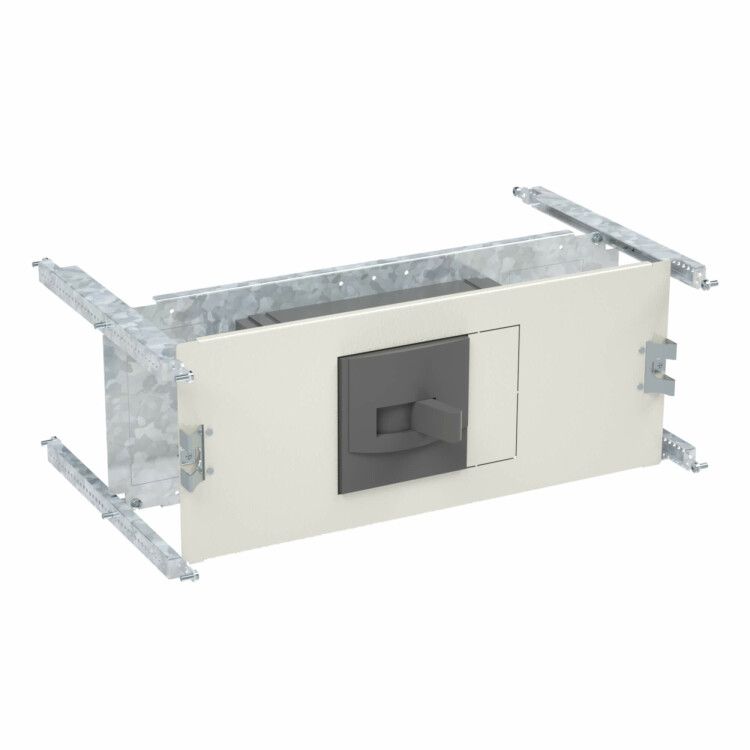

Комплект базовый для горизонтальной установки АВ ABB T4 320А выкат.+мот. прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61614 ДКС

Комплект базовый для горизонтальной установки автоматического выключателя ABB T4 (320A, выкат + моторный привод), ширина 600 мм - это готовое решение для монтажа выкатного автомата ABB T4 в силовые шкафы с шириной 600 мм. Комплект включает внутреннюю панель DKC, крепления и элементы для фиксации устройства с моторным приводом. Подходит для систем управления промышленными механизмами, где требуется безопасная изоляция и удобный доступ к аппарату.

Назначение и область применения

Комплект предназначен для горизонтального монтажа трёхполюсного автоматического выключателя ABB T4 на ток 320 А с выкатной конструкцией и моторным приводом. Он обеспечивает надёжную фиксацию аппарата внутри распределительного щита, позволяет легко выводить устройство для обслуживания и защищает контакты от внешнего воздействия. Применяется в промышленных электроустановках: на станках, конвейерах, насосных станциях, в системах бесперебойного питания и других местах, где важна быстрая замена или диагностика выключателя без демонтажа всей системы.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартному шагу монтажа в шкафах типа DKC
• Высота блока: 250 мм - оптимальна для установки выкатного автомата ABB T4 с моторным приводом
• Число полюсов: 3 - совместим с трёхполюсными автоматическими выключателями ABB T4
• Максимальный ток выключателя: 320 А - рассчитан на нагрузки средней и большой мощности
• Материал корпуса: сталь - прочная, устойчивая к механическим повреждениям конструкция
• Цвет: светло-серый - стандартизированная окраска для промышленных шкафов
• Тип комплекта: крепежные детали / набор - содержит все необходимые элементы для сборки

Совместимость и монтаж

Комплект базовый для горизонтальной установки автоматического выключателя ABB T4 совместим исключительно с выкатными моделями ABB T4 на ток 320 А и моторным приводом. Устанавливается на внутреннюю панель DKC - он не используется как самостоятельный шкаф, а служит направляющей рамой внутри уже существующего силового шкафа. Монтаж выполняется путём закрепления комплекта на стенках шкафа с помощью болтов или сварки. Обязательно проверьте соответствие габаритов вашего шкафа: ширина должна точно составлять 600 мм, иначе комплект не войдёт. Для работы с моторным приводом необходимо предусмотреть подключение управляющего сигнала и питания 24 В постоянного тока.

Преимущества

• Готовая система крепления - не требует изготовления собственных платформ или адаптеров
• Удобный доступ к контактам - благодаря выкатной конструкции можно провести осмотр и замену без отключения всего шкафа
• Интеграция с панелью DKC - совместимость с популярными сериями промышленных шкафов
• Жесткая металлическая основа - снижает риск деформации при длительной эксплуатации
• Поддержка моторного привода - обеспечивает дистанционное управление и автоматическое перемещение аппарата

Ограничения применения

• Не подходит для вертикальной установки - комплект спроектирован только для горизонтального расположения
• Не работает с другими сериями автоматических выключателей - например, ABB SACE или Schneider Masterpact
• Не имеет защиты IP - не предназначен для открытых помещений или агрессивных сред; требует установки внутри герметичного шкафа
• Не включает автоматический выключатель - устройство ABB T4 приобретается отдельно
• Не поддерживает секционирование - если нужна изоляция между группами аппаратов, следует выбрать другую модификацию комплекта

Примеры использования

• Энергообъекты: питание крупных насосных станций в водоснабжении
• Производственные линии: управление двигателями конвейеров на заводе
• Объекты ЖКХ: централизованное отключение потребителей в многоквартирном доме через выкатной автомат
• АРК-станции: коммутирующие узлы с частым переключением и удалённым управлением

Практические советы

• Перед монтажом убедитесь, что глубина шкафа достаточна для полного выдвижения автомата - минимум 800–900 мм рекомендовано
• Проверьте наличие свободного места рядом с комплектом для прокладки кабелей управления моторным приводом
• Не используйте комплект там, где возможны вибрации выше нормы - усиленная фиксация на раме обязательна
• При заказе уточняйте наличие секционирования: если в вашем проекте нужны изолированные зоны, выбирайте вариант “с секционированием”
• Заказывайте комплект вместе с автоматическим выключателем ABB T4 - так гарантируется точная совместимость всех элементов
