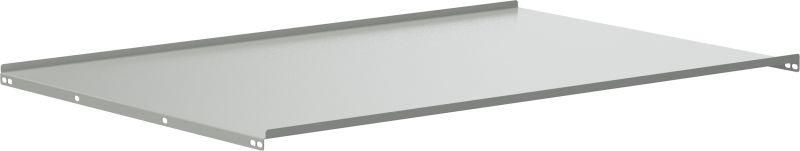

Перегородка горизонтальная 1000х600 FORMAT IEK FO-00-HW-100-060

Перегородка горизонтальная 1000х600 от IEK (ИЭК), артикул fo-00-hw-100-060, предназначена для безопасной изоляции клемм воздушного выключателя от сборных шин в комплектных распределительных устройствах (НКУ). Эта перегородка обеспечивает четкое физическое разделение зон ввода и вывода, снижая риск случайного контакта и повышая надежность работы оборудования.

Назначение и область применения

Перегородка горизонтальная 1000х600 используется внутри НКУ для создания электрической и механической барьера между клеммами воздушного выключателя и токоведущими шинами. Это необходимо для соблюдения требований безопасности при обслуживании, ремонте и проверке оборудования. Применяется в силовых щитах, подстанциях, промышленных распределительных пунктах, где установлены воздушные выключатели с вертикальным расположением клемм.

Технические характеристики

• Размеры: 1000 мм (длина) × 600 мм (высота)
• Материал: сталь - прочная, устойчивая к деформациям и коррозии поверхность
• Цвет: серый - соответствует стандартной цветовой гамме промышленного электрооборудования
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды

Совместимость и монтаж

Перегородка горизонтальная 1000х600 совместима с воздушными выключателями, используемыми в комплектных распределительных устройствах серии НКУ от IEK. Устанавливается внутренне - крепится к раме или направляющим корпуса НКУ с помощью болтов или защелок, предусмотренных конструкцией шкафа. Для правильной установки требуется свободный доступ к месту монтажа и соответствие габаритов проема в шкафу. Перед монтажом убедитесь, что перегородка не препятствует открыванию дверей или доступу к клеммам.

Безопасность и стандарты

Перегородка выполнена в соответствии с требованиями к изолирующим элементам в распределительных устройствах. Ее применение способствует соблюдению норм ГОСТ Р 51321.1 и IEC 61439, обеспечивающих электробезопасность и предотвращение коротких замыканий между зонами ввода и вывода. Материал не проводит ток и не поддерживает горение.

Преимущества

• Высокая жесткость стали гарантирует сохранение формы даже при механическом воздействии
• Серый цвет не отвлекает и легко сочетается с другими элементами НКУ
• Долгий срок службы - не требует замены в течение всего срока эксплуатации оборудования
• Обеспечивает четкую визуальную и физическую изоляцию, уменьшая риск ошибок при работе

Ограничения применения

Не применяется вне комплектных распределительных устройств (НКУ). Не предназначена для использования в качестве основной изоляции высоковольтных цепей - работает исключительно как разделительная перегородка в рамках низковольтных систем до 1000 В. Не рекомендуется использовать в агрессивных химических или взрывоопасных средах без дополнительной защиты.

Примеры использования

• Разделение входных и выходных клемм воздушного выключателя в щите управления технологической линией
• Изоляция зоны питания от зоны нагрузки в распределительном пункте завода
• Фиксированная перегородка в НКУ типа ЩО-70 для соответствия требованиям госнадзора

Практические советы

• Проверьте перед установкой, чтобы перегородка не перекрывала места крепления кабельных вводов или заземляющих шин
• При использовании нескольких перегородок в одном шкафу - убедитесь, что они не создают помех для вентиляции
• Для удобства обслуживания выбирайте модели с закругленными краями - меньше риск порезов при работе
• Артикул fo-00-hw-100-060 - единственный размер в серии FORMAT с такими габаритами; другие перегородки IEK имеют другую длину или высоту
