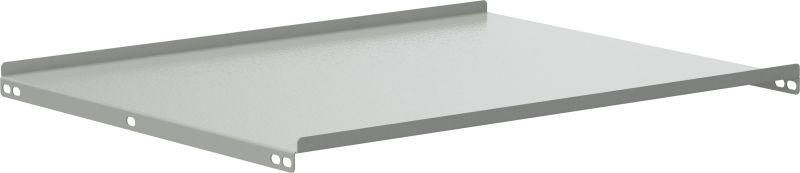

Перегородка горизонтальная 800х600 FORMAT IEK FO-00-HW-080-060

Перегородка горизонтальная 800х600 от IEK (ИЭК), артикул fo-00-hw-080-060, предназначена для безопасной изоляции клемм воздушного выключателя от сборных шин в комплектных распределительных устройствах НКУ. Эта перегородка обеспечивает четкое разделение зон ввода и вывода, снижает риск случайного контакта и упрощает обслуживание.

Назначение и область применения

Перегородка горизонтальная 800х600 используется внутри НКУ (напольных коммутационных устройств) для физического разделения двух электрических зон: входных клемм воздушного выключателя и сборных шин. Это предотвращает случайное замыкание между токоведущими частями, особенно при работе рядом с активными элементами. Применяется в силовых щитах на предприятиях, в центрах управления, на производствах с высокой плотностью оборудования.

Технические характеристики

• Размеры: 800 мм (длина) × 600 мм (высота)
• Материал: сталь - прочная, жесткая основа, устойчивая к механическим воздействиям
• Цвет: серый - соответствует стандартной цветовой гамме НКУ
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Перегородка горизонтальная 800х600 совместима с воздушными выключателями, установленными в корпусах НКУ серии FORMAT от IEK. Монтируется на направляющие или крепежные планки внутри шкафа. Установка выполняется после монтажа выключателя и перед подключением шин. Для надежной фиксации рекомендуется использовать болты или самонарезающие винты, предусмотренные конструкцией шкафа. Перегородка не требует дополнительной изоляции - материал уже обеспечивает необходимую электроизоляцию при нормальных условиях эксплуатации.

Безопасность и стандарты

Произведена в соответствии с требованиями к внутренней компоновке НКУ. Обеспечивает электробезопасность за счет создания физической барьера между токоведущими частями. Соответствует принципам разделения зон согласно ГОСТ Р 51321.1 и IEC 61439. Не содержит пластиков, которые могут воспламеняться при КЗ.

Преимущества

• Высокая механическая прочность благодаря стальной основе - не деформируется при вибрациях или ударах
• Чёткое разделение зон ввода/вывода - минимизирует риск ошибочного подключения
• Долгий срок службы - не требует замены в течение всего срока эксплуатации НКУ
• Стандартный размер - легко интегрируется в типовые решения формата FORMAT

Ограничения применения

• Не предназначена для использования вне НКУ - не является самостоятельным оборудованием
• Не обеспечивает степень защиты IP - не применяется во внешних или влажных средах без дополнительной герметизации шкафа
• Подходит только для установки в шкафах с достаточным внутренним пространством - минимальная глубина шкафа должна позволять свободно разместить перегородку и выключатель

Примеры использования

• Разделение входных клемм автоматического выключателя 1600 А от сборных медных шин в распределительном щите цеха
• Обустройство зоны вывода в шкафе НКУ на пищевом предприятии для удобства диагностики и замены выключателя
• Формирование безопасной зоны обслуживания в системах энергообеспечения объектов ЖКХ

Практические советы

• Перед установкой проверьте соответствие размеров перегородки 800×600 внутреннему профилю вашего шкафа - возможна необходимость подгонки крепежных точек
• Не используйте перегородку как опору для проводов или кабельных каналов - она не рассчитана на механическую нагрузку сверх своей функции разделения
• При ремонте или модернизации НКU сохраняйте оригинальное расположение перегородки - её перемещение может нарушить класс безопасности устройства
• Артикул fo-00-hw-080-060 от IEK совпадает с другими изделиями серии FORMAT - можно заказывать запасные части без риска несовместимости
