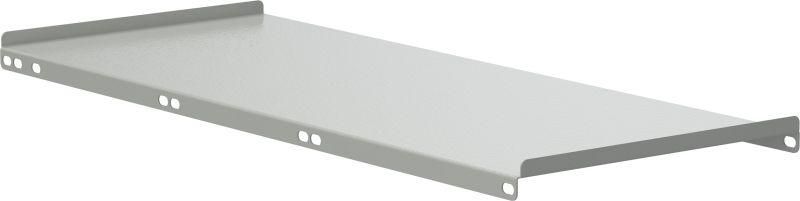

Перегородка горизонтальная для распред. шин 245х600 FORMAT IEK FO-00-HWD-0245-060

Перегородка горизонтальная для распределительных шин 245х600 от IEK (ИЭК), артикул fo-00-hwd-0245-060, предназначена для безопасной изоляции токоведущих элементов внутри шкафов НКУ. Эта перегородка используется в составе распределительных устройств серии FORMAT для разделения магистральных и распределительных шин.

Назначение и область применения

Перегородка горизонтальная для распределительных шин 245х600 устанавливается внутри шкафов НКУ для физического разделения магистральных шин (основных силовых цепей) и распределительных шин (ответвлений к нагрузкам). Она предотвращает случайный контакт с токоведущими частями при открытой двери шкафа, что соответствует требованиям безопасности при обслуживании оборудования. Применяется в промышленных щитах управления, распределительных пунктах и системах автоматизации.

Технические характеристики

• Размеры: 245 × 600 мм - оптимальная высота и длина для стандартных шкафов НКУ
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Цвет: серый - совместим с цветовой гаммой корпусов IEK, не требует дополнительного окрашивания
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды

Совместимость и монтаж

Перегородка горизонтальная для распределительных шин 245х600 совместима со шкафами серии FORMAT от IEK. Установка осуществляется на направляющие или крепёжные отверстия внутри шкафа. Монтировать рекомендуется до прокладки шин, чтобы избежать помех. Крепление выполняется болтами M4–M6 (не входят в комплект). Для точного расположения проверьте соответствие размеров шкафа и положения шин.

Безопасность и стандарты

Перегородка выполнена в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439 для защиты от прямого контакта с токоведущими частями. Обеспечивает класс защиты IP2X при закрытых дверях и повышает уровень безопасности при работе с открытыми шкафами.

Преимущества

• Высокая жесткость стали предотвращает деформацию даже при значительных нагрузках
• Не требует специального обслуживания - материал устойчив к коррозии в нормальных условиях эксплуатации
• Чёткая геометрия позволяет легко выстраивать последовательные секции вдоль шкафа
• Совместима с другими элементами серии FORMAT - обеспечивает единый стиль сборки

Ограничения применения

• Не предназначена для использования вне металлических шкафов - не имеет собственной защиты от внешних воздействий
• Не применяется в помещениях с повышенной влажностью или агрессивными химическими средами без дополнительной антикоррозийной обработки
• Не является изолирующим элементом для высоковольтных цепей выше 1000 В - требуется согласование с проектом

Примеры использования

• Разделение входной магистрали и групповых выходов в распределительном щите цеха
• Изоляция шин постоянного тока от переменного в системах питания станков
• Обустройство зон безопасности в шкафах управления насосными установками

Практические советы

• Перед установкой убедитесь, что шины не задевают кромки перегородки - возможна искра при сближении
• При использовании нескольких перегородок в одном шкафе сохраняйте равномерный шаг между ними для удобства прокладки кабелей
• Артикул fo-00-hwd-0245-060 подходит для шкафов глубиной от 600 мм; для более широких шкафов потребуются удлинители или другие модели
• Не используйте перегородку как несущую конструкцию - она не рассчитана на вес оборудования
