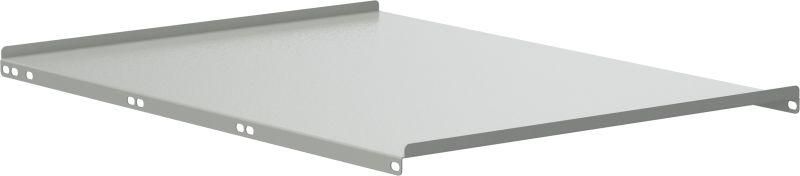

Перегородка горизонтальная для распред. шин 445х600 FORMAT IEK FO-00-HWD-0445-060

Перегородка горизонтальная для распределительных шин 445х600 от IEK (ИЭК), артикул fo-00-hwd-0445-060, предназначена для безопасной изоляции токоведущих элементов внутри шкафов НКУ. Эта перегородка используется в составе распределительных устройств серии FORMAT для разделения магистральных и распределительных шин.

Назначение и область применения

Перегородка горизонтальная для распределительных шин 445х600 устанавливается внутри шкафов НКУ для физического разделения магистральных шин (основного питания) и распределительных шин (ответвлений к нагрузкам). Она предотвращает случайный контакт с токоведущими частями при открытой двери шкафа, что соответствует требованиям безопасности при обслуживании оборудования. Применяется в промышленных щитах, распределительных пунктах, системах автоматизации и на объектах с высокой плотностью электрооборудования.

Технические характеристики

• Размеры: 445 × 600 мм - оптимальная габаритная совместимость со стандартными шкафами серии FORMAT
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Цвет: серый - унифицирован с корпусами шкафов IEK, не требует дополнительной окраски
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды

Совместимость и монтаж

Перегородка горизонтальная для распределительных шин 445х600 совместима с шкафами НКУ серии FORMAT от IEK. Установка осуществляется на направляющие или крепёжные профили внутренней рамы шкафа. Крепление выполняется болтовыми соединениями - требуется стандартный набор инструментов. Перегородка не имеет собственных точек подключения - она исключительно конструктивный элемент изоляции. Перед установкой проверьте соответствие размеров шкафа и наличия мест крепления.

Безопасность и стандарты

Перегородка выполнена в соответствии с требованиями ГОСТ Р МЭК 61439-1/2 к изолирующим элементам в распределительных устройствах. Её применение повышает уровень защиты от поражения электрическим током (класс защиты IP2X при закрытых дверях). Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая жесткость стали гарантирует сохранение формы даже при механических воздействиях
• Стандартные размеры позволяют заменить аналоги без переделки шкафа
• Серый цвет не контрастирует с корпусом, снижает визуальный дискомфорт при осмотре
• Не требует специального обслуживания - надёжна в течение всего срока службы

Ограничения применения

Перегородка горизонтальная для распределительных шин 445х600 не предназначена для использования вне шкафов НКУ. Не применяется в условиях повышенной влажности без дополнительной антикоррозийной обработки. Не является изолирующей конструкцией для напряжений выше 1000 В переменного тока - для таких случаев нужны специализированные барьеры. Не рекомендуется использовать как несущую конструкцию - не рассчитана на вес оборудования.

Примеры использования

• Разделение входной магистрали и групповых цепей в распределительном щите цеха
• Изоляция шин постоянного тока от переменных в системах управления станков
• Обеспечение безопасности при техобслуживании шкафов с открытыми дверями на энергообъектах

Практические советы

• Перед монтажом убедитесь, что перегородка не перекрывает места крепления клемм или проводов - возможна необходимость подрезки по краям
• При использовании в агрессивной среде (цеха с химикатами) рекомендуется дополнительно покрывать кромки противокоррозийным составом
• При компоновке шкафа учитывайте зазор между перегородкой и верхним/нижним уровнем шин - минимум 10 мм для теплоотвода
• Артикул fo-00-hwd-0445-060 можно заказывать в комплекте с другими элементами серии FORMAT - это ускоряет сборку и гарантирует совместимость
